Beschreibung
Wolf CHA-10/400V Luft/Wasser Wärmepumpe, Monoblock, BM-2, Schlammabscheider
Einleitung
Die Wolf CHA-10/400V Luft/Wasser Wärmepumpe im Monoblock-Design ist ein komplettes Systempaket für effiziente Raumheizung und Warmwasserbereitung. Das Lieferpaket umfasst die CHA-10 Monoblock-Außeneinheit mit integrierter Inneneinheit, ein Bedienmodul BM-2 inklusive Außenfühler sowie einen drehbaren Schlammabscheider 1¼“ mit Magnetitabscheider und Wärmedämmung. Die Anlage ist auf zuverlässigen Langzeitbetrieb und einfache Montage ausgelegt und bietet mit dem serienmäßigen E-Heizelement zusätzliche Betriebssicherheit. Wolf als Hersteller steht für Qualität und durchdachte Systemlösungen im Bereich Wärmepumpentechnik.
Vorteile und Besonderheiten
- Komplettes Systempaket: Monoblock-Außeneinheit, Inneneinheit, BM-2 Bedienmodul und Schlammabscheider
- Monoblockbauweise für vereinfachte Installation und geringen Dichtstellenaufwand
- Serienmäßiges E-Heizelement zur Unterstützung bei hohen Bedarfsspitzen
- Magnetitabscheider integriert: Schutz der Anlagenhydraulik vor Schmutz und magnetischen Partikeln
- R290 (Propan) als Kältemittel mit geringem GWP und hohen Vorlauftemperaturen bis +70 °C im Wärmepumpenbetrieb
- Leiser Außeneinheitenbetrieb dank robustem EPP-Kern und optimierter Luftführung
- BM-2 Bedienmodul mit Außenfühler: Einfache Integration in das WOLF Regelungssystem WRS
- Geprüft und zertifiziert: EN14511, EN14825, EHPA/HP-Keymark-Status und Netzdienlichkeit durch SG-Ready
Technische Details
Die CHA-10/400V Monoblock-Wärmepumpe ist ausgelegt für 400 V Dreiphasenanschluss und weist eine Nennheizleistung (A7/W35) von 4,1 kW mit einem COP von 5,7 sowie eine Nennleistung (A2/W35) von 5,8 kW mit einem COP von 4,7 auf. Außen- und Inneneinheit haben kompakte Abmessungen: Außeneinheit 1.286 x 979 x 562 mm, Inneneinheit 440 x 790 x 340 mm. Die Außeneinheit wiegt ca. 162 kg, die Inneneinheit ca. 27 kg. Das Kältemittel ist R290 (Propan) mit niedrigem GWP; Füllmengen und Öldaten entsprechen den Herstellerangaben für die CHA-Baureihe. Serienmäßig ist eine drehzahlgeregelte Hocheffizienzpumpe, Wärmemengenzähler, 3-Wege-Umschaltventil sowie diverse Sicherheits- und Messfunktionen in der Inneneinheit integriert. Die Anlage ist geprüft nach gängigen Normen und für den Heiz- und Kühlbetrieb in invertergeregelter Auslegung geeignet.
Anwendung und Einsatzbereiche
Das Wolf CHA-10 Systempaket ist ideal für Einfamilienhäuser, Reihenhäuser oder kleine Mehrfamilienhäuser mit niedrigen bis mittleren Heizleistungen und Warmwasseranforderungen. Die Monoblock-Bauweise reduziert hydraulischen Installationsaufwand, sodass die Wärmepumpe besonders bei Neubauten, Austauschinstallationen und gebäudetechnischen Modernisierungen eingesetzt werden kann. Dank des integrierten E-Heizelements und der Möglichkeit hoher Vorlauftemperaturen ist die Anlage auch für Systeme mit höheren Anforderungen an Temperatur oder zur Kombination mit bestehenden Heizsystemen geeignet. Der drehbare Schlammabscheider mit Magnetitabscheider schützt Heizungsnetze und erhöht die Lebensdauer der Komponenten.
Lieferumfang

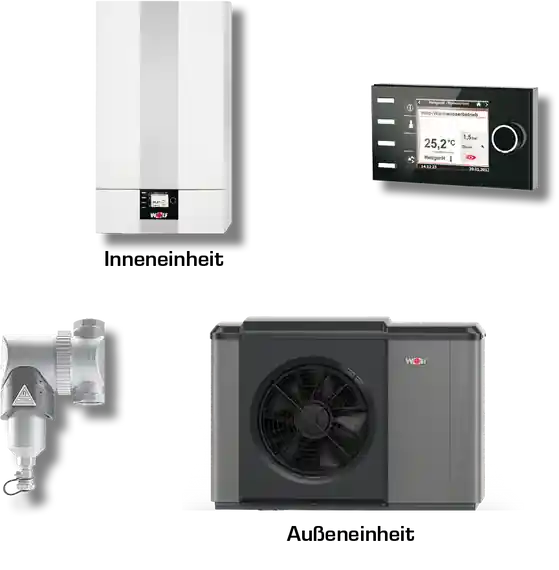

Im Paket enthalten sind: 1 Wolf CHA-10 Monoblock Luft/Wasser Wärmepumpe (inkl. Inneneinheit), 1 Bedienmodul BM-2 inkl. Außenfühler zur Regelung im WOLF-System, 1 drehbarer Schlammabscheider 1¼“ inkl. Magnetitabscheider sowie passende Wärmedämmung für den Schlammabscheider. Das Paket entspricht der Wolf Artikelnummer 9146863W02 und enthält alle Komponenten für eine fachgerechte Inbetriebnahme in Kombination mit der gebäudespezifischen Hydraulik.
Fazit
Das Wolf CHA-10/400V Paket bietet eine praxisgerechte, hochwertige Lösung für effizientes Heizen und Warmwasserbereitung in Wohngebäuden. Als Komplettpaket mit BM-2 Bedienmodul und Schlammabscheider minimiert es Planungsaufwand und erhöht die Betriebssicherheit. Wolf liefert damit eine zukunftsfähige, leise und ökologisch verbesserte Wärmepumpenlösung, die sich besonders für Neubau und Modernisierung eignet. Empfehlenswert für Anwender, die Wert auf zuverlässige, zertifizierte Technik und integrierte Systemkomponenten legen.
Technische Daten
| CHA-Monoblock | Einheit | 07 / 400 V | 10 / 400 V |
| Breite x Höhe x Tiefe Außeneinheit | mm | 1.286 x 979 x 562 | |
| Breite x Höhe x Tiefe Inneneinheit | mm | 440 x 790 x 340 | |
| Gewicht Außeneinheit | kg | 152 | 162 |
| Gewicht Inneneinheit | kg | 27 | 27 |
| Kältekreis | |||
| Kältemitteltyp / GWP | – / – | R290 / 3 | R290 / 3 |
| Füllmenge / CO2 eq | kg / t | 3,1 / 0,009 | 3,4 / 0,010 |
| Kältemaschinenöl | – | PZ46M | PZ46M |
| Füllmenge Kältemaschinenöl | ml | 900 | 900 |
| Kompressor – Typ / Anzahl | – | Scroll / 1 | Scroll / 1 |
| Heizleistung / COP | |||
| A2/W35 Nennleistung nach EN 14511 | kW / – | 5,15 / 4,54 | 5,75 / 4,65 |
| A7/W35 Nennleistung nach EN 14511 | kW / – | 4,50 / 5,47 | 4,10 / 5,72 |
| A-7/W35 Nennleistung nach EN 14511 | kW / – | 5,88 / 2,73 | 7,95 / 2,88 |
| Leistungsbereich bei | |||
| A2/W35 | kW | 1,9 – 7,0 | 3,0 – 10,0 |
| A7/W35 | kW | 2,2 – 7,0 | 3,5 – 10,0 |
| A-7/W35 | kW | 1,6 – 6,8 | 2,2 – 9,8 |
| Kühlleistung / EER | |||
| A35/W18 Nennleistung nach EN 14511 | kW / – | 5,01 / 5,83 | 6,01 / 5,92 |
| A35/W7 Nennleistung nach EN 14511 | kW / – | 3,43 / 3,86 | 4,81 / 4,04 |
| Leistungsbereich bei A35/W18 | kW / – | 2,3 – 7,0 | 4,3 – 10,0 |
| Leistungsbereich bei A35/W7 | kW / – | 1,9 – 6,5 | 3,1 – 8,3 |
| Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) | |||
| Schallleistungspegel bei Nenn-Wärmeleistung (ErP) | dB(A) | 52 | 53 |
| Schallleistungspegel Tag max. | dB(A) | 58 | 60 |
| Schallleistungspegel im reduzierten Nachtbetrieb | dB(A) | 49 | 51 |
| Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt) | dB(A) | 32 | 34 |
| Einsatzgrenzen | |||
| Temperatur Betriebsgrenzen | |||
| Heizbetrieb | °C | +15 bis +70 | +15 bis +70 |
| Kühlbetrieb | °C | +7 bis +30 | +7 bis +30 |
| maximale Heizwassertemperatur mit Elektroheizelement | °C | 75 | 75 |
| Temperatur Betriebsgrenzen Luft | |||
| Heizbetrieb | °C | -22 bis +40 | -22 bis +40 |
| Kühlbetrieb | °C | +10 bis +45 | +10 bis +45 |
| Heizwasser | |||
| Mindestvolumenstrom für Abtauung | l/min | 27 | 27 |
| Restförderhöhe bei minimalen Volumenstrom für Abtauung | mbar | 610 | 530 |
| maximaler Betriebsdruck | bar | 3 | 3 |
| Wärmequelle | |||
| Luftvolumenstrom im Nennbetriebspunkt | m³ / h | 3300 | 3500 |
| Anschlüsse Inneneinheit | |||
| Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf | mm | 28×1 | 28×1 |
| Anschlüsse Außeneinheit | |||
| Vorlauf, Rücklauf | G (IG) | 1 1/4 IG | 1 1/4 IG |
| Kondensatwasseranschluss | DN | 50 | 50 |
| Elektrik Außeneinheit (ODU) | |||
| Steuerung (ODU) | |||
| Elektrischer Anschluss | – | 1~NPE, 230VAC, 50Hz / 16A(B) | |
| Max. Stromaufnahme | A | 2,8 | 2,8 |
| Inverter (ODU) | |||
| Elektrischer Anschluss | – | siehe Elektrik Inneneinheit (IDU) | |
| Max. Leistungsaufnahme Standby | W | 13 | 13 |
| Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen | kW | 4,8 | 5,75 |
| Max. Verdichterstrom innerhalb der Einsatzgrenzen | A | 8 | 9,5 |
| Max. Anzahl Verdichterstarts pro Stunde | 1/h | 6 | 6 |
| Schutzart | IP | IP 24 | IP 24 |
| Elektrik Inneneinheit (IDU) | |||
| Steuerung (IDU) | |||
| Elektrischer Anschluss | – | 1~NPE, 230VAC, 50Hz / 16A(B) | |
| Max. Stromaufnahme | A | 6,5 | 6,5 |
| Inverter (ODU) + E-Heizung (IDU) | |||
| Elektrischer Anschluss | – | 3~NPE, 400VAC, 50Hz / 20A(B) | |
| Max. Leistungsaufnahme E-Heizung | kW | 9 | 9 |
| Max. Leistungsaufnahme Heizkreispumpe | W | 3 – 75 | 3 – 75 |
| Max. Leistungsaufnahme Standby | W | 2 | 2 |
| Max. Stromaufnahme E-Heizung (9 kW) | A | 13 (400VAC) | 13 (400VAC) |
| Schutzart | IP | IP 20 | IP 21 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | Systempaket mit CHA-10/400V Luft/Wasser-Wärmepumpe in Monoblockbauweise |
| Artikelnummer: | 9146863W02 |
| Heizleistung / COP bei A2/W35 Nennleistung: | 5,8 kW / 4,7 |
| Heizleistung / COP bei A7/W35 Nennleistung: | 4,1 kW / 5,7 |
| Heizleistung / COP bei A-7/W35 Nennleistung: | 8,0 kW / 2,9 |
| Gewicht Außenmodul / Innenmodul: | 162 / 27 kg |
