Beschreibung

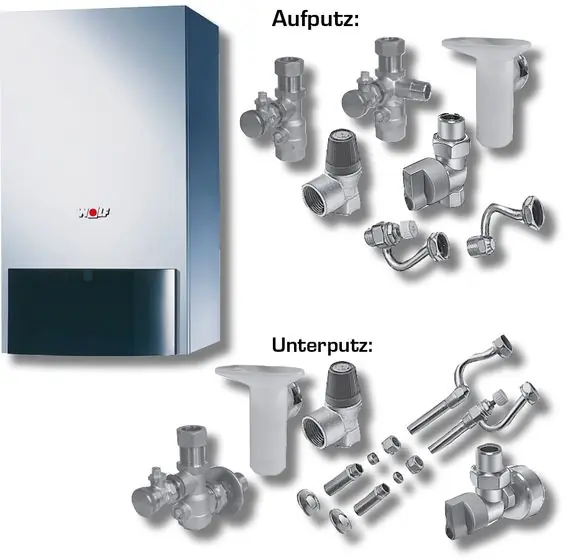

Wolf CGU-2K-18 18kW Gas-Heizwert-Kombitherme, BM, L / LL, Aufputz
Einleitung
Die Wolf CGU-2K-18 ist eine 18 kW Gas-Heizwert-Kombitherme (raumluftabhängig) aus der bewährten ComfortLine-Serie von Wolf. Als Paket liefert sie die kompakte Heizwerttherme inklusive Anschluss-Set für Aufputzmontage sowie das BM-Bedienmodul mit Außenfühler für die Anbindung an das Wolf-Regelungssystem WRS. Die CGU-2K-18 richtet sich an Modernisierer und Installateure, die ein robustes, wartungsfreundliches Niedertemperaturgerät benötigen, etwa beim Austausch in Mehrfamilienhäusern oder Etagenwohnungen, wenn eine Brennwertumrüstung nicht möglich oder nicht wirtschaftlich ist.
Vorteile und Besonderheiten
- Komplettpaket: Therme, Anschluss-Set Aufputz und Bedienmodul BM für einen einfachen und schnellen Einbau.
- 18 kW Nennwärmeleistung, abgestimmt auf Wohnungs- und kleineren Mehrfamilienhaus-Bedarf.
- Serie mit 10 l Ausdehnungsgefäß und modulierender Hocheffizienzpumpe für geringen Stromverbrauch.
- Wolf Low-NOx Hydro Tec Unit für niedrige Emissionen (NOx-Klasse 6) und sauberen Betrieb.
- Wartungsfreundliches Design mit guter interner Zugänglichkeit und hoher Ersatzteilgleichheit zu anderen Wolf-Geräten.
- eBus-fähige Regelung über das mitgelieferte BM-Bedienmodul, Anschluss eines Außenfühlers inklusive.
- Aufputz-Anschluss-Set inklusive KFE-Hahn und thermischer Sicherung vereinfacht die Installation.
- Sehr leiser Betrieb dank optimierter Wasserführung und neuer Pumpengeneration (EEI
Technische Details
Die CGU-2K-18 bietet einen Leistungsbereich von 8,0 bis 18,0 kW (Nennwärmeleistung) und einen Belastungsbereich von ca. 8,8 bis 20,2 kW. Der Normnutzungsgrad liegt bei typischen Arbeitsbedingungen nahe den für Heizwertgeräte üblichen Werten; die Abgasführung ist für Typ B 11BS ausgelegt. Maßlich ist die Einheit mit einer Breite von 440 mm, einer Höhe von 855 mm und einer Tiefe von 393 mm sehr kompakt. Abgasanschluss Ø 110 mm und ein Anschluss für Erdgas L/LL (CE-Ident.-Nr. CE-0085BS0516) sind serienmäßig. Gasanschluss und hydraulische Anschlüsse sind als 1/2 bzw. 3/4 Außen-G vorgesehen. Serienausstattung umfasst ein 10 l Ausdehnungsgefäß mit Vordruck 0,75 bar sowie die modulierende HE-Pumpe und ein 3-Wege-Ventil; bei der Kombiversion sind bewährte Sensorik wie Durchflusssensoren integriert.
Anwendung und Einsatzbereiche
Die CGU-2K-18 eignet sich insbesondere für den Einsatz in Etagenwohnungen, kleineren Wohngebäuden und als Austauschgerät in Mehrfamilienhäusern, wenn aufgrund baulicher oder wirtschaftlicher Gründe keine Brennwerttechnik installiert werden kann. Durch die Aufputz-Anschlussvariante ist die Montage einfach und besonders geeignet für nachträgliche Modernisierungen. Die integrierte Regelung mit BM-Bedienmodul und Außenfühler ermöglicht eine komfortable Einbindung in bestehende Wolf-Regelsysteme (WRS) sowie die Anpassung an individuelle Heizprofile.
Lieferumfang
Geliefert wird das Paket bestehend aus einer Wolf CGU-2K-18 Gas-Heizwert-Kombitherme (Erdgas LL-Ausführung) mit HE-Pumpe, einem Anschluss-Set für Aufputzmontage inklusive KFE-Hahn und thermischer Sicherung sowie dem Bedienmodul BM inklusive Außenfühler zur Steuerung und Kommunikation mit dem Wolf-Regelungssystem. Zusätzlich sind Anschlusskomponenten wie ein flexibles Gas-Schiebestück und die erforderliche Montage- und Anschlussdokumentation Teil des Lieferumfangs.
Fazit
Die Wolf CGU-2K-18 ist eine praxisorientierte, kompakte Heizwert-Kombitherme, die sich positiv durch einfache Installation, niedrige Emissionen und wartungsfreundliches Design auszeichnet. Als Paket mit Anschluss-Set und BM-Bedienmodul bietet sie Installateuren und Eigentümern eine komfortable, sofort einbaubereite Lösung für die Modernisierung oder den Austausch vorhandener Heizsysteme. Wolf steht hierbei als verlässlicher Hersteller für Qualität, Ersatzteilverfügbarkeit und Systemkompatibilität.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-18 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616109W04 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 8,0 – 18,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
