Beschreibung

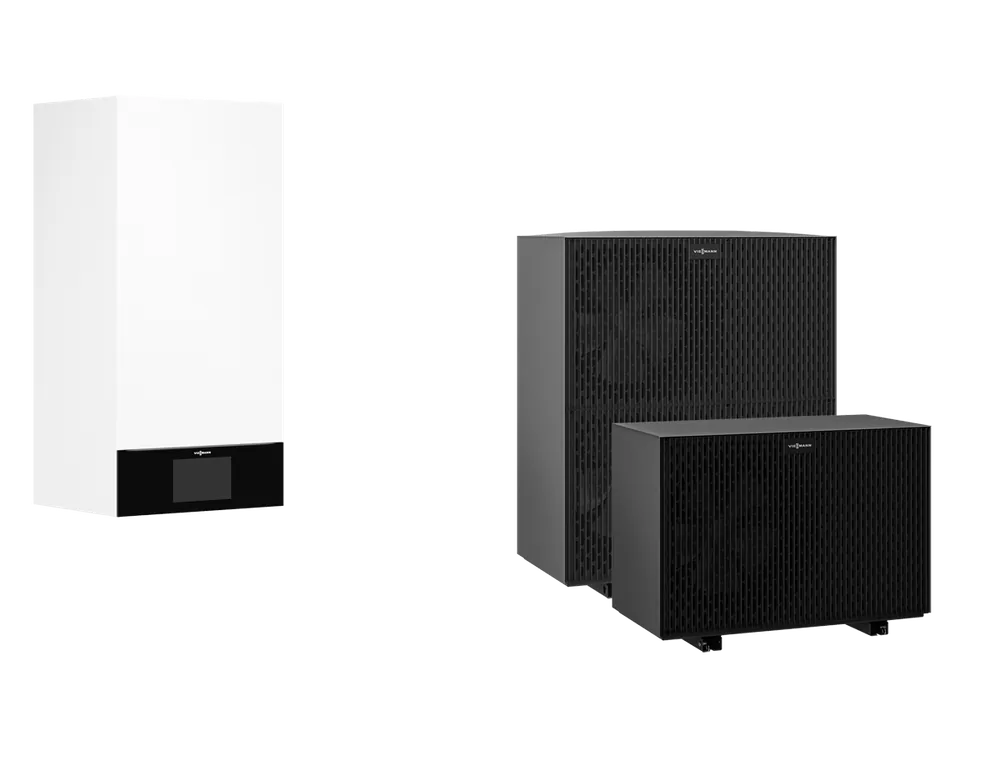

Viessmann Vitocal 250-A Modular A10 Kaskade, Wärmepumpe, Monoblock, 12,0 kW, 400 V, AF, LAN-Modul
Einleitung
Die Viessmann Vitocal 250-A Modular A10 Kaskade ist eine leistungsfähige Monoblock-Luft-Wasser-Wärmepumpe als 2er-Kaskade mit 12,0 kW Nennleistung (A10 400 V). Sie kombiniert moderne Inverter-Technik mit umweltfreundlichem Kältemittel R290 und bietet integrierte Kommunikation über LAN und Viessmann ViCare zur einfachen Regelung, Monitoring und Systemintegration. Das System wurde als AF-Variante (Antifreeze) ausgeführt und ist für Heiz-, Kühl- und Trinkwasseranwendungen konzipiert.
Vorteile und Besonderheiten
- Hohe Effizienz durch DC-Inverter-Technologie und drehzahlgeregelte Verdichter
- Umweltfreundliches Kältemittel R290 mit sehr niedrigem GWP
- Modulare Kaskaden-Bauweise ermöglicht Leistungsanpassung und Redundanz
- Integriertes LAN- und ViCare-Kommunikationsmodul für Fernbedienung und Monitoring
- Robuste Außeneinheit mit Blue Fin-Beschichtung und korrosionsbeständigen Komponenten
- Inneneinheit mit Hydro AutoControl, Hocheffizienz-Umwälzpumpe und integriertem Ausdehnungsgefäß
- Maximale Vorlauftemperatur bis 70 °C für anspruchsvolle Heizsysteme
Technische Details
Die Vitocal 250-A Modular A10 Kaskade besteht aus Außeneinheit (ODU) und Inneneinheit (IDU-A Modular). Die Außeneinheit nutzt eine drehzahlgeregelte Doppelrollkolben-Verdichter-Technologie und drehzahlgesteuerte Axialventilatoren zur Optimierung des Teillastverhaltens. Der Verdampfer ist korrosionsbeständig mit Blue Fin-Beschichtung; zur Effizienzsteigerung arbeitet ein elektronisches Expansionsventil. Die Inneneinheit enthält Hydro AutoControl, eine Hocheffizienz-Umwälzpumpe, Abtaupuffer (16 l), einen Heizwasser-Durchlauferhitzer und ein 12 l Ausdehnungsgefäß. Als Kältemittel kommt R290 zum Einsatz. Die Anlage bietet eine witterungsgeführte Regelung, Bedienung über 7-Zoll-Farb-Touchdisplay oder die ViCare App sowie Kommunikationsschnittstellen (CAN-BUS, PlusBus, WLAN und LAN). Hinweis: Für die Inneneinheit sind Montagehilfen als Zubehör erforderlich.
Anwendung und Einsatzbereiche
Die Vitocal 250-A Kaskade eignet sich für Ein- und Mehrfamilienhäuser sowie kleine gewerbliche Objekte, die eine zuverlässige, effiziente Heiz- und Kühlversorgung benötigen. Durch die Kaskaden-Ausführung können Lastspitzen abgefangen und Ausfallabsicherungen realisiert werden. Die hohe Vorlauftemperatur von bis zu 70 °C erlaubt den Einsatz in Systemen mit älteren Heizflächen oder Trinkwassererwärmung. Dank der LAN- und ViCare-Anbindung ist das System für Fernüberwachung, Energiemanagement und Schnittstellen in moderne Haustechnikapplikationen vorbereitet.
Lieferumfang
Im Lieferumfang enthalten ist die Viessmann Vitocal 250-A AWMOF-251.A1.10-400V-V002 Kaskade mit der modularen Monoblock-Außeneinheit und der IDU-A Modular Inneneinheit in der AF-Variante sowie das integrierte LAN-Kommunikationsmodul. Weiterhin sind werkseitige Komponenten wie Abtaupuffer, Umwälzpumpe, Ausdehnungsgefäß und Hydro AutoControl in der Inneneinheit enthalten. Montagehilfen für die Inneneinheit sind nicht im Standardumfang enthalten und müssen separat bestellt werden.
Fazit
Die Viessmann Vitocal 250-A Modular A10 Kaskade ist eine zukunftsfähige, effiziente Lösung für Heiz- und Kühlaufgaben in Wohn- und kleinen Gewerbegebäuden. Mit der bewährten Viessmann-Qualität, dem umweltfreundlichen Kältemittel R290, modularer Skalierbarkeit und umfangreicher Kommunikationstechnik bietet die Anlage hohen Bedienkomfort und gute Integrationsmöglichkeiten in moderne Gebäudetechnik. Empfohlen für Betreiber, die Wert auf Effizienz, Verlässlichkeit und smarte Steuerungsoptionen legen.
Technische Daten
| Vitocal 250-A | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
A19 400 |
|
| Leistungsdaten Heizen nach EN 14511 | |||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 8,5 | 9,0 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 10,0 | 11,1 | 11,7 | 12,3 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | |||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,1 | 5,1 | 4,9 | 5,3 | 5,5 | 5,4 | 5,3 | 5,3 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 7,4-17,1 | 7,4-18,5 |
| Vorlauftemperatur | °C | 70 | |||||||
| Schallleistungspegel | dB (A) | 46 | 47 | 48 | 49 | 49 | 50 | 48 | 48 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | |||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 6,3 | 6,5 | 8,1 | 9,5 | 10,5 |
| Leistungszahl EER | 4,7 | 4,4 | 4,1 | 5,3 | 5,3 | 6,2 | 5,4 | 5,2 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,7 | 12,9 | 13,0 | 15,1 | 16,8 | 18,7 |
| Kältekreis | |||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,00024 | 0,00024 | 0,00024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal 250-A Modular | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 450 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A Compact | |||||||||
| Höhe | mm | 1900 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 597 | |||||||
| Abmessungen Außeneinheit | |||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | ||||||
| Gewicht | |||||||||
| Gewicht Inneneinheit Vitocal 150-A | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Modular | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Compact | kg | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Gewicht Außeneinheit | kg | 162 | 162 | 162 | 215 | 221 | 221 | 257 | 257 |
| Energieeffizienz | |||||||||
| Energieeffizienz ds bei W35 | % | 180 | 183 | 176 | 197 | 206 | 201 | 190 | 191 |
| Energieeffizienz ds bei W55 | % | 130 | 141 | 140 | 152 | 163 | 162 | 153 | 152 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 250-A Modular |
| Bezeichnung: | Modulare Monoblock Luft/Wasser-Wärmepumpe für Heizung/Kühlung/Trinkwassererwärmung als 2er Kaskade |
| Artikelnummer: | Z032576 |
| EAN: | Ohne |
| Nennwärmeleistung (A7/W35): | 7,3 kW |
| COP (A7/W35): | 5,3 |
| Leistungsbereich (A7/W35): | 2,6 – 12,0 kW |
| Nennwärmeleistung (A-7/W35): | 9,7 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 4,55 kW |
| Schallleistungspegel (außen): | 49 dB(A) |
| Gewicht Außeneinheit: | 215 kG |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 1382 x 1144 x 600 mm |
