Beschreibung

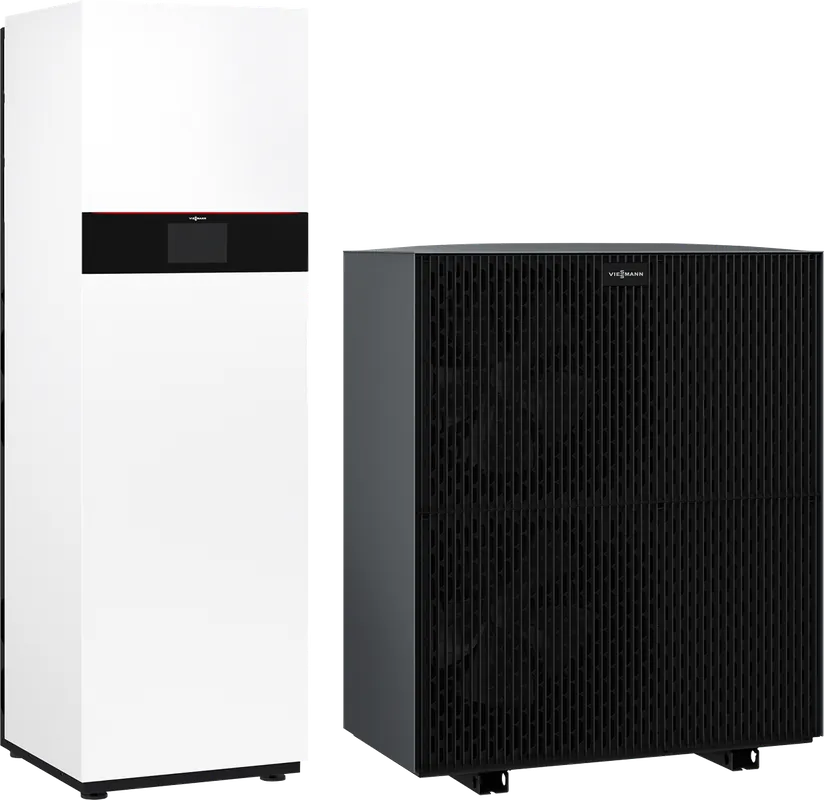

Viessmann Vitocal 250-A Compact A16 Wärmepumpe, Monoblock, 17,1 kW, 400 V, Antifreeze, LAN-Modul
Einleitung
Die Viessmann Vitocal 250-A Compact A16 ist eine monoblock Luft-Wasser-Wärmepumpe mit einer Nennwärmeleistung von 17,1 kW (Leistungsbereich A7/W35: 7,4 – 17,1 kW). Das serienmäßige Antifreeze-Paket und das integrierte LAN-Modul machen die Anlage besonders wartungsfreundlich und vernetzbar. Viessmann bietet mit der Vitocal 250-A Compact eine durchdachte Komplettlösung für Neubau und Modernisierung, die Heizleistung, Warmwasserbereitung und optionale Kühlfunktion kombiniert.
Vorteile und Besonderheiten
- Monoblock-Bauweise für vereinfachte Installation ohne Kältemittelanschluss in Innenräumen
- Hoher Wirkungsgrad mit einem COP von 5,3 (A7/W35) und stufenloser Leistungsregelung
- Antifreeze-Variante zum Frostschutz und erweiterte Einsatzfähigkeit im Außenbereich
- Integrierte Inneneinheit mit Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe und 16 l Pufferspeicher
- Umweltfreundliches Kältemittel R290 mit sehr geringem GWP
- LAN-Modul zur einfachen Einbindung ins Heimnetzwerk und Fernüberwachung
Technische Details
Die Vitocal 250-A Compact A16 ist als 400 V-Außeneinheit mit DC-Inverter-Technologie und drehzahlgeregeltem Doppelrollkolben-Verdichter ausgeführt. Die Außeneinheit verfügt über einen korrosionsbeständigen Verdampfer mit Blue Fin-Beschichtung, drehzahlgesteuerte Axialventilatoren und eine energieeffiziente Abtauung durch Kreislaufumkehr. Die Inneneinheit IDU-A Compact umfasst einen integrierten Speicher-Wassererwärmer mit Ceraprotect-Emaillierung, Magnesium-Schutzanode, Wärmedämmung, ein 4/3-Wege-Ventil für Heizen/Trinkwasser/BY, eine Hocheffizienz-Umwälzpumpe und einen 16 l Pufferspeicher. Weitere technische Merkmale: maximale Vorlauftemperatur bis 70 °C, Schallleistungspegel Außen etwa 48 dB(A) und ein integriertes Membran-Druckausdehnungsgefäß 18 l. Die Anlage arbeitet mit dem Kältemittel R290 (propane) und verfügt über Volumenstromerfassung sowie integrierten Wasserfilter zum Schutz des Verflüssigers.
Anwendung und Einsatzbereiche
Die Viessmann Vitocal 250-A Compact A16 eignet sich für Ein- und Mehrfamilienhäuser, Gewerbeobjekte mit moderatem Wärmebedarf und für Projekte, bei denen eine kompakte Inneninstallation gewünscht ist. Dank der Monoblock-Bauweise ist keine Kältemittelverrohrung in Innenräumen erforderlich, was Planung und Montage vereinfacht. Die Kombination aus Heizen, Trinkwassererwärmung und optionaler Kühlfunktion macht die Anlage vielseitig einsetzbar; die Antifreeze-Variante erhöht die Betriebssicherheit in kalten Regionen.
Lieferumfang
Geliefert wird die Viessmann Vitocal 250-A Compact A16 als Kompaktwärmepumpe mit Außeneinheit und Inneneinheit IDU-A Compact inklusive integriertem Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, 16 l Pufferspeicher, Heizwasser-Durchlauferhitzer, Sicherheitsventil, Digital-Manometer, Membran-Druckausdehnungsgefäß (18 l) sowie LAN-Erweiterungsmodul. Die Lieferung enthält Tragehilfe, integrierte Begleitheizungen und Ventilatorringheizung für die Kondenswasserwanne. Erforderliches Montagezubehör für die Inneneinheit (Montagehilfe Basic oder Comfort) ist separat zu bestellen.
Fazit
Die Viessmann Vitocal 250-A Compact A16 ist eine leistungsstarke, effiziente und durchdachte Monoblock-Wärmepumpe, die besonders durch ihre Komplett-Innenlösung, das umweltfreundliche Kältemittel R290 und die Netzwerkanbindung überzeugt. Viessmann bietet mit diesem Modell eine zuverlässige Option für energieeffizientes Heizen, Warmwasserbereitung und bedarfsorientierte Kühlung. Für Planer und Installateure empfiehlt sich die Abstimmung der Montagehilfe und die Prüfung der örtlichen Anforderungen vor Auftragserteilung.
Technische Daten
| Vitocal 250-A | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
A19 400 |
|
| Leistungsdaten Heizen nach EN 14511 | |||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 8,5 | 9,0 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 10,0 | 11,1 | 11,7 | 12,3 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | |||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,1 | 5,1 | 4,9 | 5,3 | 5,5 | 5,4 | 5,3 | 5,3 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 7,4-17,1 | 7,4-18,5 |
| Vorlauftemperatur | °C | 70 | |||||||
| Schallleistungspegel | dB (A) | 46 | 47 | 48 | 49 | 49 | 50 | 48 | 48 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | |||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 6,3 | 6,5 | 8,1 | 9,5 | 10,5 |
| Leistungszahl EER | 4,7 | 4,4 | 4,1 | 5,3 | 5,3 | 6,2 | 5,4 | 5,2 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,7 | 12,9 | 13,0 | 15,1 | 16,8 | 18,7 |
| Kältekreis | |||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,00024 | 0,00024 | 0,00024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal 250-A Modular | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 450 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A Compact | |||||||||
| Höhe | mm | 1900 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 597 | |||||||
| Abmessungen Außeneinheit | |||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | ||||||
| Gewicht | |||||||||
| Gewicht Inneneinheit Vitocal 150-A | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Modular | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Compact | kg | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Gewicht Außeneinheit | kg | 162 | 162 | 162 | 215 | 221 | 221 | 257 | 257 |
| Energieeffizienz | |||||||||
| Energieeffizienz ds bei W35 | % | 180 | 183 | 176 | 197 | 206 | 201 | 190 | 191 |
| Energieeffizienz ds bei W55 | % | 130 | 141 | 140 | 152 | 163 | 162 | 153 | 152 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 250-A Compact |
| Bezeichnung: | Monoblock Luft/Wasser-Wärmepumpe für Heizung/Kühlung/TWW, Inneneinheit mit Speicher-Wassererwärmer und 1 H/K-Kreis |
| Artikelnummer: | Z032497 |
| Nennwärmeleistung (A7/W35): | 8,5 kW |
| COP (A7/W35): | 5,3 |
| Leistungsbereich (A7/W35): | 7,4 – 17,1 kW |
| Nennwärmeleistung (A-7/W35): | 11,7 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 7,2 kW |
| Schallleistungspegel (außen): | 48 dB(A) |
| Gewicht Außeneinheit: | 257 kG |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 1382 x 1144 x 680 mm |
