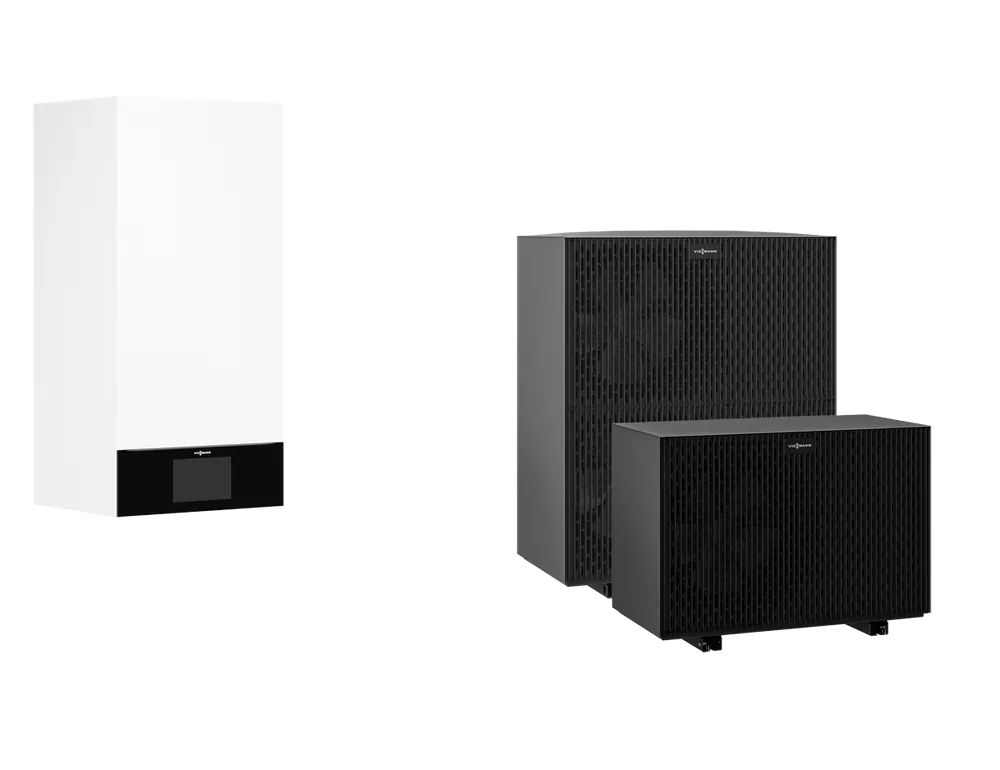

Viessmann Vitocal 250-A A06 Luft/Wasser-Wärmepumpe, Monoblock, 6 kW, 230 V, Antifreeze, LAN-Modul
Einleitung
Die Viessmann Vitocal 250-A A06 ist eine leistungsfähige Luft/Wasser-Wärmepumpe in Monoblock-Ausführung mit 6 kW Nennwärmeleistung (A7/W35). Die Antifreeze-Variante ist für frostgefährdete Standorte optimiert und wird werkseitig mit einem LAN-Modul für die einfache Netzwerkanbindung geliefert. Als Produkt von Viessmann verbindet die Vitocal 250-A moderne Kältetechnik mit einer anwenderfreundlichen Regelung und eignet sich zur effizienten Beheizung, Trinkwassererwärmung und zur bedarfsabhängigen Kühlung.
Vorteile und Besonderheiten
- Monoblock-Bauweise für einfache Installation und geringe Leckagerisiken
- Antifreeze-Ausführung für sicheren Betrieb bei tiefen Außentemperaturen
- Integriertes LAN-Modul für Fernüberwachung und einfache Anbindung an Viessmann ViCare
- DC-Inverter-Technologie und drehzahlgeregelte Komponenten für hohe Teillast-Effizienz
- Geräuschoptimierte Bauweise mit niedrigem Schallleistungspegel (ca. 47 dB(A) für A06)
- Umweltfreundliches Kältemittel R290 mit sehr geringem GWP
Technische Details
Die Vitocal 250-A A06 arbeitet als Monoblock-Luft/Wasser-Wärmepumpe mit einem Nenn-Wärmeleistungsbereich von ca. 2,1 bis 6,0 kW (A7/W35) und einer Nennleistung von 4,8 kW nach EN 14511. Der maximale Vorlauf beträgt bis zu 70 °C und der Schalldruckpegel der Außeneinheit liegt bei etwa 47 dB(A). Die Außeneinheit nutzt DC-Inverter-Technologie mit drehzahlgeregeltem Doppelrollkolbenverdichter, drehzahlgesteuerten Axialventilatoren sowie einen korrosionsbeständigen Verdampfer mit Blue-Fin-Beschichtung. Die Einheit ist mit dem Kältemittel R290 (propan) gefüllt. Die Inneneinheit IDU-A enthält Hydro AutoControl, eine Hocheffizienz-Umwälzpumpe, einen Abtaupuffer (16 l), Ausdehnungsgefäß (12 l), 4/3-Wege-Ventil und die witterungsgeführte Regelung mit Außensensor. Die Wärmepumpe ist kommunikativ über CAN-BUS, PlusBus, WLAN und LAN einbindbar; das LAN-Modul wird mitgeliefert.
Anwendung und Einsatzbereiche
Die Viessmann Vitocal 250-A A06 eignet sich für Einfamilienhäuser und kleinere Mehrfamilienhäuser sowie für Modernisierungen, bei denen eine platzsparende Monoblock-Lösung gewünscht wird. Typische Einsatzbereiche sind die Heizungsunterstützung, Trinkwassererwärmung und reversible Kühlung in Kombination mit geeignetem Heizsystem (Niedertemperaturheizung wie Fußbodenheizung oder Flächenheizkörper). Dank Antifreeze-Variante ist die Wärmepumpe auch an Standorten mit strengeren Frostbedingungen einsetzbar. Die integrierte Regelung und die ViCare-Kompatibilität ermöglichen einfache Überwachung, Fernzugriff und Komfortfunktionen für Endkunden und Fachhandwerker.
Lieferumfang
Im Lieferumfang enthalten ist die Viessmann Vitocal 250-A AWMOF-251.A1.06-230V-V002 Außeneinheit (Monoblock) in Antifreeze-Ausführung sowie das integrierte LAN-Modul. Die vorkonfigurierte Inneneinheit IDU-A enthält Hydro AutoControl-Funktionen und hydraulische Komponenten. Montagehilfen (Basic oder Comfort) sind als erforderliches Zubehör separat zu bestellen. Weitere Zubehörteile wie Wandhalterung, Außentemperatursensor und Anschlussteile werden entsprechend der Installationssituation ergänzt.
Fazit
Die Viessmann Vitocal 250-A A06 bietet eine praxisgerechte, effiziente und zuverlässige Lösung für moderne Heiz- und Kühlaufgaben in Wohngebäuden. Mit der Antifreeze-Variante, dem mitgelieferten LAN-Modul und der bewährten Viessmann-Qualität ist sie besonders für Anwender geeignet, die Wert auf einfache Integration, Fernüberwachung und energieeffizienten Teillastbetrieb legen. Für eine fachgerechte Auslegung und Montage empfehlen wir die Zusammenarbeit mit einem Viessmann-Partner.
Technische Daten
| Vitocal 250-A | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
A19 400 |
|
| Leistungsdaten Heizen nach EN 14511 | |||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 8,5 | 9,0 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 10,0 | 11,1 | 11,7 | 12,3 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | |||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,1 | 5,1 | 4,9 | 5,3 | 5,5 | 5,4 | 5,3 | 5,3 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 7,4-17,1 | 7,4-18,5 |
| Vorlauftemperatur | °C | 70 | |||||||
| Schallleistungspegel | dB (A) | 46 | 47 | 48 | 49 | 49 | 50 | 48 | 48 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | |||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 6,3 | 6,5 | 8,1 | 9,5 | 10,5 |
| Leistungszahl EER | 4,7 | 4,4 | 4,1 | 5,3 | 5,3 | 6,2 | 5,4 | 5,2 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,7 | 12,9 | 13,0 | 15,1 | 16,8 | 18,7 |
| Kältekreis | |||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,00024 | 0,00024 | 0,00024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal 250-A Modular | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 450 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A Compact | |||||||||
| Höhe | mm | 1900 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 597 | |||||||
| Abmessungen Außeneinheit | |||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | ||||||
| Gewicht | |||||||||
| Gewicht Inneneinheit Vitocal 150-A | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Modular | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Compact | kg | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Gewicht Außeneinheit | kg | 162 | 162 | 162 | 215 | 221 | 221 | 257 | 257 |
| Energieeffizienz | |||||||||
| Energieeffizienz ds bei W35 | % | 180 | 183 | 176 | 197 | 206 | 201 | 190 | 191 |
| Energieeffizienz ds bei W55 | % | 130 | 141 | 140 | 152 | 163 | 162 | 153 | 152 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 250-A |
| Bezeichnung: | Monoblock Luft/Wasser-Wärmepumpe für Heizung/Kühlung/Trinkwassererwärmung mit 1 integrierten Heiz-/Kühlkreis |
| Artikelnummer: | Z032422 |
| Nennwärmeleistung (A7/W35): | 4,8 kW |
| COP (A7/W35): | 5,1 |
| Leistungsbereich (A7/W35): | 2,1 – 6,0 kW |
| Nennwärmeleistung (A-7/W35): | 5,6 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 3,6 kW |
| Schallleistungspegel (außen): | 47 dB(A) |
| Gewicht Außeneinheit: | 162 kG |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 841 x 1144 x 600 mm |
