Beschreibung

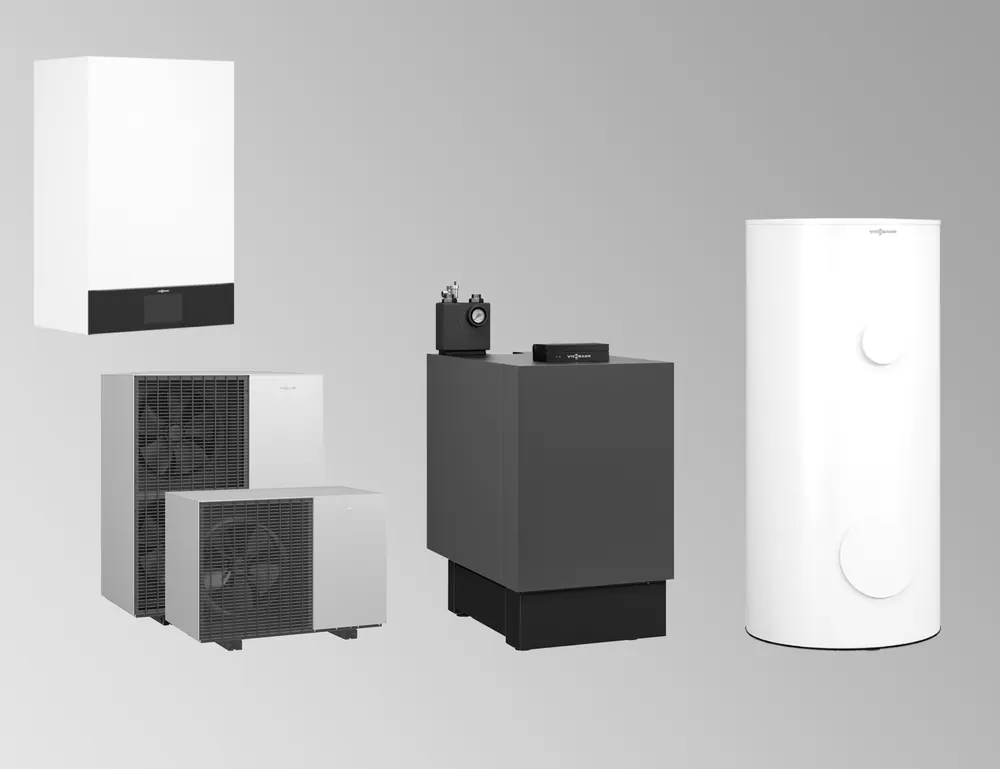

Viessmann Vitocal 150-A Hybridpaket A10, 400V, mit Vitoladens 300-C, 19 kW, 250 l, modulierend
Einleitung
Das Viessmann Vitocal 150-A Hybridpaket A10, 400V, kombiniert eine effiziente Luft/Wasser-Wärmepumpe mit dem bewährten Brennwertkessel Vitoladens 300-C (19 kW) und einem 250 l Speicher. Dieses Hybridpaket bietet modulierende Leistungsregelung und ist als Komplettsystem für energieeffizientes Heizen und die Trinkwassererwärmung konzipiert. Viessmann steht für Qualität und langfristige Systemlösungen, die sich für Neubau und Modernisierung eignen.
Vorteile und Besonderheiten
- Hocheffiziente DC-Inverter-Technologie und stufenlose Leistungsregelung für optimale Jahresarbeitszahlen.
- Modulierender Vitoladens 300-C zur lastangepassten Unterstützung bei hohen Vorlauftemperaturen bis 70 °C.
- Integrierter 250 l Speicher (Vitocell 100-V) für zuverlässige Warmwasserbereitung und Pufferspeicherung.
- Komplettes Lieferpaket inklusive Hydraulikkomponenten, Sensoren und Montagematerial für einfache Installation.
- Umweltfreundliches Kältemittel R290 mit sehr niedrigem GWP, energiesparende Abtauung und langlebige Komponenten.
- Umfangreiche Kommunikationsmöglichkeiten: CAN-BUS, PlusBus sowie optionale WLAN/LAN-Anbindung für smarte Regelung.
Technische Details
Die Vitocal 150-A Hybridvariante A10 in 400V hat eine Nennwärmeleistung (A7/W35) von 7,4 kW und eine COP von 5,2 (A7/W35). Der Leistungsbereich reicht bei A7/W35 von 2,6 bis 12,0 kW, bei A-7/W35 liegt die Nennwärmeleistung bei 9,7 kW. Maximal erreichbare Vorlauftemperatur beträgt 70 °C; die Außeneinheit arbeitet mit einem drehzahlgeregelten Doppelrollkolben-Verdichter und Axialventilatoren; der Verdampfer ist mit Blue Fin-Beschichtung versehen. Die Außeneinheit hat eine Geräuschleistung von rund 59 dB(A) und wiegt 197 kg. Die Inneneinheit misst 920 x 450 x 360 mm, die Außeneinheit 1382 x 1144 x 600 mm. Zum System gehören Hydro AutoControl-Hydraulik, hocheffiziente Umwälzpumpe, Heizwasser-Durchlauferhitzer/Abtaupuffer (16 l) und elektronische Regelung über ein 7-Zoll-Farb-Touchdisplay. Der Brennwertkessel Vitoladens 300-C ist modulierend und unterstützt das Gesamtsystem bei Bedarf.
Anwendung und Einsatzbereiche
Das Hybridpaket eignet sich für Einfamilienhäuser sowie kleine Mehrfamilienhäuser in Neubau und energetischer Sanierung. Die Kombination aus Wärmepumpe und modulierendem Brennwertkessel ermöglicht wirtschaftlichen Betrieb auch bei tiefen Außentemperaturen oder bei Bedarf nach hohen Vorlauftemperaturen (bis 70 °C). Typische Einsatzbereiche sind Heizsysteme mit Radiatoren oder Flächenheizungen sowie die komfortable Warmwasserbereitung über den integrierten 250 l Speicher. Die kommunikationsfähige Regelung erlaubt Einbindung in Hausautomations- und Energiemanagement-Systeme.
Lieferumfang
Das Paket enthält die Viessmann Vitocal 150-A Hybridpaket A10 (400V) mit Außeneinheit und Inneneinheit, den modulierenden Vitoladens 300-C (19 kW), Vitocell 100-V 250 l Speicher, Montagehilfe Comfort Aufputz 600 mm, Konsole für Bodenmontage (566 mm), Tauchtemperatursensor (NTC 10 kOhm), Heizungsfilter Dirtstop XL 1 1/4, Untergestell 400 mm, Membran-Ausdehnungsgefäß H35 white, Kappenventil R3/4, KFE-Hahn Simplex 1/2 mit Schlauchtülle, Anlegetemperatursensor, Außentemperatursensor, Montageschiene, Anschluss-Sets sowie 5 Jahre Garantieservice bei Registrierung. Verbindungsschläuche bauseits erforderlich; System ist CAN-BUS/PlusBus-kommunikationsfähig.
Fazit
Das Viessmann Vitocal 150-A Hybridpaket A10 ist eine technisch durchdachte, platzsparende und flexible Lösung für anspruchsvolle Heiz- und Warmwasseraufgaben. Die Kombination aus effizienter Wärmepumpe, modulierendem Brennwertkessel und großem Speicher bietet Ausfallsicherheit und hohe Jahresarbeitszahlen. Für Hausbesitzer, die auf nachhaltige, flexible und kommunikationsfähige Heiztechnik setzen, ist dieses Viessmann-Hybridpaket eine empfehlenswerte Wahl.
Technische Daten
| Vitocal 150-A Hybrid | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,000024 | 0,000024 | 0,000024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit IDU-A Hybrid | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Außeneinheit ODU 150-A | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A Hybrid |
| Bezeichnung: | Hybridpaket A10, 400V, mit Vitoladens 300-C, 19 kW, 250 l, modulierend |
| Artikelnummer: | Z033082 |
| Nennwärmeleistung (A7/W35): | 7,4 kW |
| COP (A7/W35): | 5,2 |
| Leistungsbereich (A7/W35): | 2,6 – 12,0 kW |
| Nennwärmeleistung (A-7/W35): | 9,7 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 4,8 kW |
| Schallleistungspegel (außen): | 59 dB(A) |
| Gewicht Außeneinheit: | 197 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 1382 x 1144 x 600 mm |
