Beschreibung

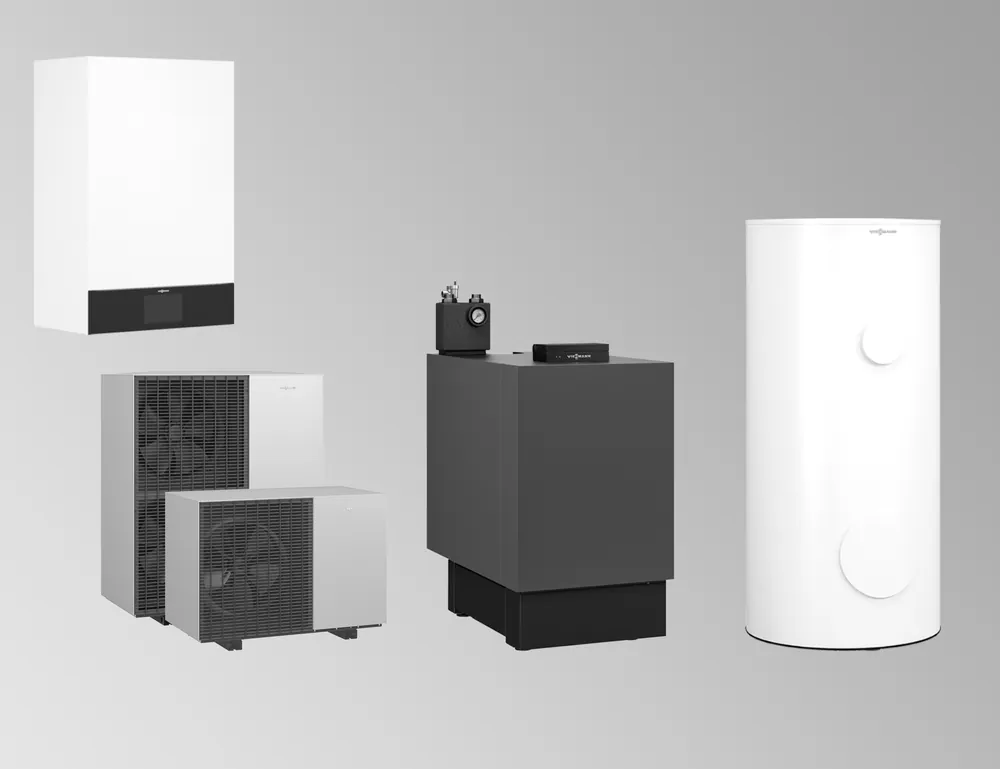

Viessmann Vitocal 150-A Hybridpaket A06, 230V, mit Vitoladens 300-C, 24 kW, 250 l, zweistufig
Einleitung
Das Viessmann Vitocal 150-A Hybridpaket A06 kombiniert die Effizienz einer Luft/Wasser-Wärmepumpe mit der bewährten Vitoladens 300-C Brennwerttechnik und einem 250 l Speicher. Das Paket ist als zweistufige, elektroanschlussfertige Lösung (230 V) ausgelegt und bietet eine flexible, hocheffiziente Heizlösung für Einfamilienhäuser und kleinere Mehrfamilienhäuser. Viessmann steht für zuverlässige Systemlösungen mit hoher Qualität und langfristigem Leistungsanspruch.
Vorteile und Besonderheiten
- Hybrides Heizkonzept: Kombination aus Vitocal 150-A Luft/Wasser-Wärmepumpe und Vitoladens 300-C Brennwertgerät für hohe Betriebssicherheit.
- Hoher Wirkungsgrad: COP-Wert von 5,1 (A7/W35) für die Wärmepumpe, unterstützt durch hydraulische Komponenten für optimale Energieausnutzung.
- Integrierter 250 l Speicher (Vitocell 100-V) zur Pufferung von Heizenergie und für Warmwasserbereitung.
- Zweistufige Brennerregelung im Vitoladens 300-C für bedarfsgerechte Wärmebereitstellung.
- Komfortable Bedienung über ein 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige.
- Umweltfreundliches Kältemittel R290 mit sehr niedrigem GWP.
- Vielseitige Kommunikationsmöglichkeiten: CAN-BUS, PlusBus, optional WLAN/LAN für Fernzugriff und Systemintegration.
Technische Details
Die Vitocal 150-A Hybridvariante A06 ist als 230 V-Ausführung ausgeführt. Die Nennwärmeleistung der Wärmepumpe beträgt 4,8 kW (A7/W35) und 5,6 kW (A-7/W35), mit einem Leistungsbereich von 2,1 bis 6,0 kW (A7/W35). Die Wärmepumpe erreicht eine Leistungszahl (COP) von 5,1 bei A7/W35. Maximaler Vorlauf für das System liegt bei 70 °C. Die Außeneinheit hat einen ausgewiesenen Schallleistungspegel von 51 dB(A) und ein Gewicht von 162 kg; die Innen- und Außeneinheit-Abmessungen sind mit 920 x 450 x 360 mm (Innen) bzw. 841 x 1144 x 600 mm (Außen) angegeben. Das Paket verwendet das Kältemittel R290. Die Vitoladens 300-C ist als Ergänzung zum Hybridbetrieb vorgesehen; sie ist in zweistufiger Auslegung integriert. Weitere Systemkomponenten umfassen unter anderem Hydraulikregelung Hydro AutoControl, hocheffiziente Umwälzpumpe, 16 l Heizwasser-Durchlauferhitzer/Abtaupuffer sowie witterungsgeführte Regelung.
Anwendung und Einsatzbereiche
Das Hybridpaket eignet sich für Neubau oder Bestandsmodernisierung in Wohngebäuden, wo eine Kombination aus erneuerbarer Wärmeerzeugung und gasbetriebener Spitzenlastabsicherung gewünscht ist. Die Anlage kann bei niedrigen Außentemperaturen Unterstützung durch den Brennwertkessel erhalten und bietet damit sicheren Betrieb auch bei hohen Vorlauftemperaturen bis 70 °C. Typische Einsatzbereiche sind Einfamilienhäuser, größere Wohngebäude und Objekte mit Bedarf an kombiniertem Heiz- und Warmwasserspeicher. Die Kommunikationsfähigkeit ermöglicht die Einbindung in moderne Haus- und Regelungstechnik.
Lieferumfang
Im Lieferumfang des Hybridpakets sind enthalten: Vitocal 150-A Hybrid (A06, 230 V), Vitoladens 300-C (J3RB) mit Untergestell 400 mm, Vitocell 100-V 250 l Speicher, Montagehilfe Comfort Aufputzmontage 600 mm, Konsole für Bodenmontage (566 mm), Tauchtemperatursensor (NTC 10 kOhm), Heizungsfilter Dirtstop XL 1 1/4, Anlegetemperatursensor, Membran-Ausdehnungsgefäß H35, Kappenventil R3/4, KFE-Hahn Simplex 1/2 mit Schlauchtülle, Montageschiene für Inneneinheit, Außentemperatursensor (leitungsgebunden) sowie Anschluss- und Montagematerialien laut Werkangaben. Zusätzliche Komponenten zur Verbindung von Außen- und Inneneinheit (wassergefüllte Leitungen) sind bauseits zu erstellen; optionale Zubehörteile für Kommunikation (WLAN/LAN) sind separat erhältlich. Bei Registrierung gelten 5 Jahre Garantieservice laut Herstellerangaben.
Fazit
Das Viessmann Vitocal 150-A Hybridpaket A06 mit Vitoladens 300-C und 250 l Speicher ist eine durchdachte, platzsparende Hybridlösung für energieeffizientes Heizen. Es verbindet die hohe Jahresarbeitszahl der Vitocal-Wärmepumpe mit der Absicherung und Leistungsfähigkeit des Vitoladens-Brennwertgeräts. Besonders in Kombination mit der Viessmann-Systemintegration bietet das Paket Komfort, Effizienz und Zukunftsfähigkeit für anspruchsvolle Heizaufgaben. Wir empfehlen diese Lösung, wenn Sie Wert auf ein bewährtes Viessmann-System mit flexiblen Betriebsarten legen.
Technische Daten
| Vitocal 150-A Hybrid | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,000024 | 0,000024 | 0,000024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit IDU-A Hybrid | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Außeneinheit ODU 150-A | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A Hybrid |
| Bezeichnung: | Hybridpaket A06, 230V, mit Vitoladens 300-C, 24 kW, 250 l, zweistufig |
| Artikelnummer: | Z033089 |
| Nennwärmeleistung (A7/W35): | 4,8 kW |
| COP (A7/W35): | 5,1 |
| Leistungsbereich (A7/W35): | 2,1 – 6,0 kW |
| Nennwärmeleistung (A-7/W35): | 5,6 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 3,6 kW |
| Schallleistungspegel (außen): | 51 dB(A) |
| Gewicht Außeneinheit: | 162 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 841 x 1144 x 600 mm |
