Beschreibung

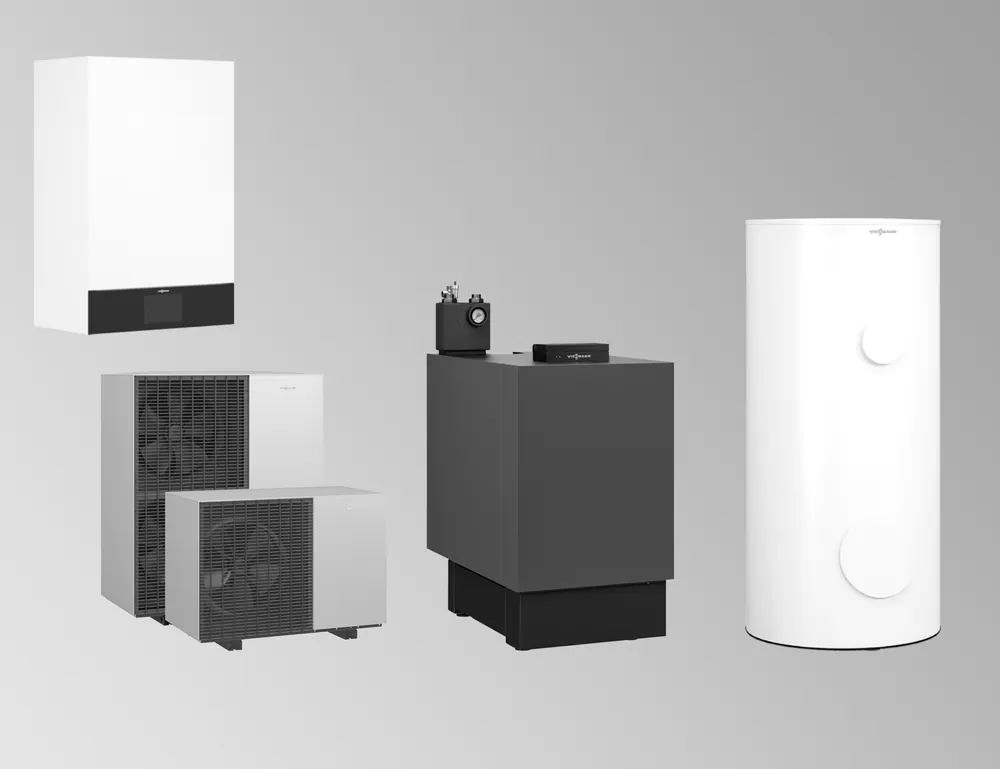

Viessmann Vitocal 150-A Hybridpaket A06, 230V, mit Vitoladens 300-C, 19 kW, 250 l, zweistufig
Einleitung
Das Viessmann Vitocal 150-A Hybridpaket A06, 230V, kombiniert die luft-/wasser-Wärmepumpe Vitocal 150-A mit dem effizienten Zusatzheizer Vitoladens 300-C (19 kW) und einem 250 l Speicher. Das zweistufige Hybridpaket wurde von Viessmann konzipiert, um in Bestandsgebäuden und Neubauten eine wirtschaftliche, umweltfreundliche Heizlösung zu ermöglichen. Die Kombination aus Inverter-gesteuerter Außeneinheit und elektronisch geregeltem Brennwertkessel sorgt für hohe Jahresarbeitszahlen und flexible Leistungsanpassung.
Vorteile und Besonderheiten
- Hocheffiziente Hybridlösung von Viessmann: Kombination aus Wärmepumpe und Vitoladens 300-C für zuverlässige Wärmeerzeugung.
- Umweltfreundliches Kältemittel R290 mit sehr geringem GWP.
- Breiter Leistungsbereich (2,1 – 6,0 kW) mit Nennwärmeleistung A7/W35 von 4,8 kW und COP-Wert von 5,1 für niedrigen Stromverbrauch im Standardbetrieb.
- Zweistufiger Vitoladens 300-C zur Unterstützung bei Spitzenlasten und zur Bereitstellung hoher Vorlauftemperaturen bis 70 °C.
- Integrierter 250 l Speicher (Vitocell 100-V) für stabilen Warmwasservorrat und Pufferspeicherung.
- Leiser Betrieb der Außeneinheit mit Schallleistungspegel von 51 dB(A) bei A06-Ausführung.
- Umfangreiches Komplettpaket inklusive Montagehilfen und Sicherheitskomponenten zur vereinfachten Installation.
Technische Details
Die Außeneinheit basiert auf DC-Inverter-Technologie mit drehzahlgeregeltem Doppelrollkolben-Verdichter für stufenlose Leistungsregelung und einen geräuscharmen Betrieb. Das System verwendet das Kältemittel R290 (GWP 0,02) und verfügt über elektronische Komponenten wie Expansionsventil und axial geregelte Ventilatoren sowie einen korrosionsbeständigen Verdampfer mit Blue Fin-Beschichtung. Für die Hydraulik sorgt die Hydro AutoControl Inneneinheit mit Hocheffizienz-Umwälzpumpe, Heizwasser-Durchlauferhitzer und 16 l Abtaupuffer. Wichtige Daten der A06-Ausführung: Nennwärmeleistung A7/W35 4,8 kW, COP (A7/W35) 5,1, Leistungsregelung 2,16,0 kW, Max. Vorlauftemperatur 70 °C, Schallleistungspegel außen 51 dB(A). Abmessungen Innen: 920 x 450 x 360 mm, Außen: 841 x 1144 x 600 mm, Gewicht Außeneinheit 162 kg. Die Anlage ist kommunikationsfähig über CAN-BUS, PlusBus sowie optional WLAN/LAN.
Anwendung und Einsatzbereiche
Das Hybridpaket eignet sich für Einfamilienhäuser, kleinere Mehrfamilienhäuser und energetisch sanierte Bestandsgebäude, in denen eine Kombination von Wärmepumpe und Gas- oder Öl-Brennwertunterstützung (Vitoladens 300-C) sinnvoll ist. Besonders vorteilhaft ist der Einsatz, wenn hohe Vorlauftemperaturen oder Spitzenlastabdeckungen erforderlich sind. Durch die witterungsgeführte Regelung und das 7-Zoll-Touchdisplay lässt sich die Anlage leicht an verschiedene Heizsysteme anpassen, inklusive Fußbodenheizung und Heizkörpern.
Lieferumfang
Das Hybridpaket wird als Komplettpaket geliefert und umfasst die Vitocal 150-A Hybrid-Innen- und Außeneinheit A06 (230V), Vitoladens 300-C J3RB (19 kW, zweistufig), Vitocell 100-V 250 l Speicher, Montagehilfe Comfort Aufputzmontage 600 mm, Konsole für Bodenmontage (566 mm), Untergestell 400 mm, Tauchtemperatursensor (NTC 10 kOhm), Anlegetemperatursensor, Heizungsfilter Dirtstop XL 1 1/4, Membran-Ausdehnungsgefäß H35 white, Kappenventil R3/4, KFE-Hahn Simplex 1/2 mit Schlauchtülle sowie Anschluss- und Regelungskomponenten. Zudem sind 5 Jahre Garantieservice bei Registrierung enthalten.
Fazit
Das Viessmann Vitocal 150-A Hybridpaket A06 mit Vitoladens 300-C bietet eine robuste, energieeffiziente und flexible Lösung für moderne Heizanforderungen. Viessmanns durchdachtes Paket vereint hohe Jahresarbeitszahlen, umweltfreundliches Kältemittel R290 und praxisorientierte Komponenten für einfache Montage und zuverlässigen Betrieb. Die Kombination aus Inverter-Wärmepumpe und zweistufigem Zusatzheizer macht das System ideal für Haushalte, die Wert auf Effizienz, Geräuscharmut und Zukunftsfähigkeit legen. Wir empfehlen das Paket für Planer und Hausbesitzer, die eine nachhaltige und wirtschaftliche Heizlösung suchen.
Technische Daten
| Vitocal 150-A Hybrid | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,000024 | 0,000024 | 0,000024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit IDU-A Hybrid | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Außeneinheit ODU 150-A | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A Hybrid |
| Bezeichnung: | Hybridpaket A06, 230V, mit Vitoladens 300-C, 19 kW, 250 l, zweistufig |
| Artikelnummer: | Z033088 |
| Nennwärmeleistung (A7/W35): | 4,8 kW |
| COP (A7/W35): | 5,1 |
| Leistungsbereich (A7/W35): | 2,1 – 6,0 kW |
| Nennwärmeleistung (A-7/W35): | 5,6 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 3,6 kW |
| Schallleistungspegel (außen): | 51 dB(A) |
| Gewicht Außeneinheit: | 162 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 841 x 1144 x 600 mm |
