Beschreibung

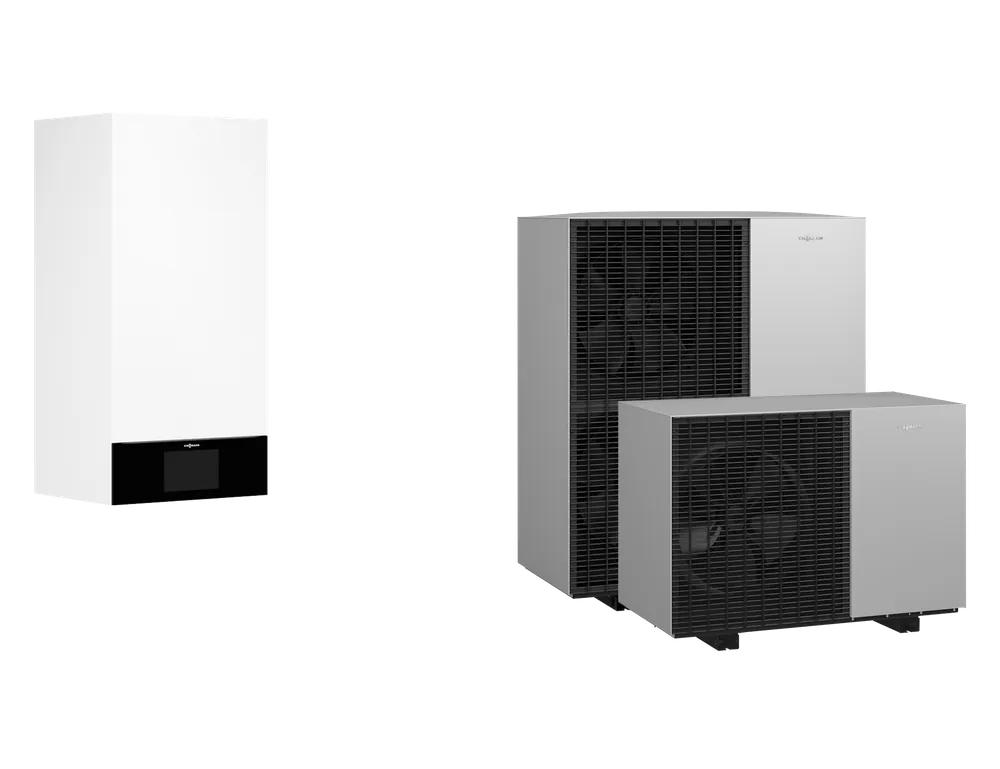

Viessmann Vitocal 150-A A10 Luft/Wasser-Wärmepumpe, Monoblock, 230 V, Innen- & Außeneinheit, Antifreeze
Einleitung
Die Viessmann Vitocal 150-A A10 ist eine Luft/Wasser-Wärmepumpe im Monoblock-Design, ausgelegt für die effiziente Bereitstellung von Wärme und gegebenenfalls Kühlung in Wohn- und Gewerbegebäuden. Die Anlage arbeitet mit 230 V und besteht aus einer modulierenden Außeneinheit und einer kompakten Inneneinheit. Viessmann bietet mit der Vitocal 150-A Serie eine ausgereifte, energieeffiziente Lösung zur Heizungsmodernisierung und für Neubauten.
Vorteile und Besonderheiten
- Hohe Jahresarbeitszahl dank effizienter DC-Inverter-Technologie und Doppelrollkolben-Verdichter
- Modulierender Leistungsbereich von 2,6 bis 12,0 kW für bedarfsgerechte Regelung
- Hohe Vorlauftemperatur bis 70 °C, geeignet für verschiedene Heizsysteme
- Integrierte Inneneinheit mit Hydro AutoControl, Umwälzpumpe, Abtaupuffer und Bedienung per 7-Zoll-Touchdisplay oder ViCare App
- Umweltfreundliches Kältemittel R290 und Blue Fin-beschichteter Verdampfer für lange Lebensdauer
Technische Details
Die Vitocal 150-A A10 weist eine Nennwärmeleistung (A7/W35) von 7,3 kW und eine COP von ca. 5,0 am Referenzpunkt A7/W35 auf. Der modulare Leistungsbereich liegt bei 2,6 bis 12,0 kW, die Nenn-Wärmeleistung bei niedrigeren Außentemperaturen (A-7/W35) beträgt bis zu 9,7 kW. Die Außeneinheit nutzt DC-Inverter-Technologie sowie einen Doppelrollkolben-Verdichter für ruhigen Betrieb; der Verdampfer ist Blue Fin-beschichtet und mit wasserabweisenden Lamellen versehen. Die Inneneinheit enthält Hydro AutoControl, eine hocheffiziente Umwälzpumpe, ein Abtaupuffer- und ein Ausdehnungsgefäß sowie Volumenstromerfassung und Sicherheitsventile. Die Außenabmessungen betragen ca. 1382 x 1144 x 600 mm, die Innenabmessungen 920 x 450 x 360 mm; die Außeneinheit wiegt rund 191 kg. Schallleistungspegel der Außeneinheit sind in den technischen Daten angegeben und ermöglichen eine ruhige Systemintegration.
Anwendung und Einsatzbereiche
Die Viessmann Vitocal 150-A A10 eignet sich für Ein- und Mehrfamilienhäuser sowie kleinere Gewerbeobjekte zur Heiz- und optionalen Kühlbedarfdeckung. Sie ist geeignet für die Kombination mit Niedertemperatur-Heizsystemen wie Fußbodenheizung, Flächenheizungen oder modernen radiatorenbasierten Systemen bei entsprechenden Auslegungen. Die witterungsgeführte Regelung erlaubt die Ansteuerung von bis zu vier Heiz- oder Kühlkreisen; Erweiterungen wie Raumregelungen oder ein zusätzlicher Wärmeerzeuger sind möglich. Durch die Integration in die Viessmann Systemwelt und die Bedienbarkeit über die ViCare App ist eine zeitgemäße Vernetzung und Fernüberwachung realisierbar.
Lieferumfang
Im Lieferumfang enthalten sind die Viessmann Vitocal 150-A A10 Außen- und Inneneinheit im Monoblock-Konzept sowie die werkseitigen Komponenten der Inneneinheit wie Hydro AutoControl, Umwälzpumpe, Abtaupuffer (16 l), Ausdehnungsgefäß (12 l) und Heizwasser-Durchlauferhitzer. Bauseits sind die wassergefüllten Leitungen zur Verbindung von ODU und IDU vorzusehen. Erforderliches Montagezubehör für die Inneneinheit wie Montagehilfe Basic oder Comfort ist separat zu bestellen. Weiteres optionales Zubehör und Regelungsoptionen sind separat erhältlich.
Fazit
Die Viessmann Vitocal 150-A A10 ist eine leistungsfähige, flexibel einsetzbare Monoblock-Luft/Wasser-Wärmepumpe, die sich durch hohe Effizienz, einfache Bedienung und gute Integration in bestehende und neue Heizkonzepte auszeichnet. Mit einer Nennleistung von 7,3 kW, einem breiten Lastbereich und Vorlauftemperaturen bis 70 °C bietet das System eine zuverlässige Basis für energiesparende Heiz- und Komfortlösungen. Viessmann steht für Qualität und Systemkompetenz, sodass die Vitocal 150-A A10 eine empfehlenswerte Wahl für dauerhaft effiziente Gebäudetechnik ist.
Technische Daten
| Vitocal 150-A | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 1900 | ||||||
| Breite | mm | 600 | ||||||
| Tiefe | mm | 597 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit Vitocal 150-A | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Modular | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Compact | kg | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Gewicht Außeneinheit | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A |
| Bezeichnung: | A10 Luft/Wasser-Wärmepumpe, Monoblock, 230 V, Innen- & Außeneinheit, Antifreeze |
| Artikelnummer: | Z032198 |
| Nennwärmeleistung (A7/W35): | 7,3 kW |
| COP (A7/W35): | 5,0 |
| Leistungsbereich (A7/W35): | 2,6 – 12,0 kW |
| Nennwärmeleistung (A-7/W35): | 9,7 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 4,55 kW |
| Schallleistungspegel (außen): | 59 dB(A) |
| Gewicht Außeneinheit: | 191 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 1382 x 1144 x 600 mm |
