Beschreibung

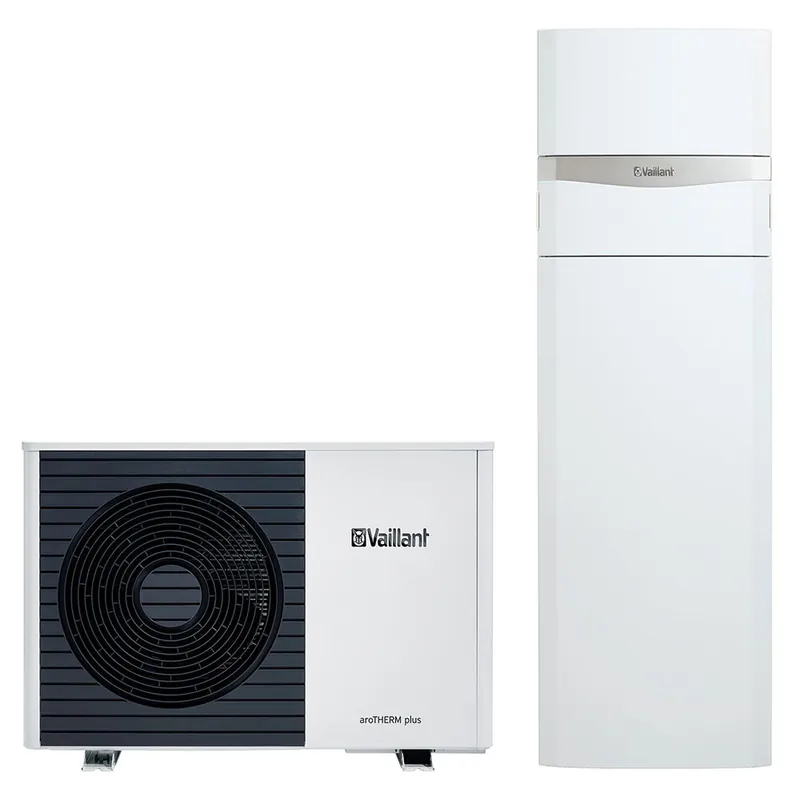

Vaillant aroTHERM plus VWL 35/6 A, uniTOWER, Heizungswärmepumpe
Einleitung
Die Vaillant aroTHERM plus VWL 35/6 A in Kombination mit dem uniTOWER plus ist eine kompakte Luft/Wasser-Heizungswärmepumpe, konzipiert für moderne Heizungs- und Warmwasseranwendungen. Als komplettes Paket bietet dieses System hohe Vorlauftemperaturen von bis zu 75°C im Wärmepumpenbetrieb, eine integrierte Warmwasserspeicherlösung und zahlreiche Komfortfunktionen. Vaillant steht für zuverlässige Technik und durchdachte Lösungen für Neubau und Modernisierung, speziell auch für Bestandsimmobilien mit höheren Heizanforderungen.
Vorteile und Besonderheiten
- Hohe Vorlauftemperaturen bis zu 75°C, geeignet für Modernisierung und den Austausch alter Öl- oder Gasheizungen
- Modulierender Kompressor mit Invertertechnik zur bedarfsgerechten Leistungsanpassung
- Serienmäßige, aktive Kühlfunktion für sommerlichen Komfort (bauseitige Vorbereitung erforderlich)
- SoundSafeSystem für einen besonders leisen Betrieb (Schallleistungspegel 51 dB(A))
- PVready: Intelligente Nutzung selbsterzeugter Energie für besseren Eigenverbrauch
- Integriertes Sicherheitskonzept mit dem natürlichen Kältemittel R290
- uniTOWER plus vormontierter Hydrauliktower mit 190-Liter-Wärmespeicher für komfortable Warmwasserbereitung
Technische Details
Das Set besteht aus der aroTHERM plus VWL 35/6 A (Luft/Wasser) und dem uniTOWER plus VIH QW 190/6 E. Typische Leistungsdaten der VWL 35/6 A sind Heizleistungen von 3,6 kW (A-7/W35) mit einer Leistungszahl COP 2,2 sowie 3,4 kW (A10/W35) mit COP 5,3. Die Anlage arbeitet mit dem Kältemittel R290 (Füllmenge 0,6 kg, GWP 3,0) und erreicht eine maximale Vorlauftemperatur von 75°C. Die Außeneinheit verfügt über einen modulierenden EC-Lüfter, eine hocheffiziente Umwälzpumpe und ein sensorgesteuertes Kältekreislauf-Management. Anschlüsse: Heizungs-Vor-/Rücklauf G 1 1/4, Betriebsdruck max. 3 bar, Pumpenvolumenstrom 580 l/h, Restförderhöhe 780 mbar. Maße der Inneneinheit uniTOWER plus: Höhe/Breite/Tiefe 1880/595/693 mm, Speicherinhalt 185 l, zul. Betriebsüberdruck 10 bar. Geräuschentwicklung der Anlage liegt bei einem Schallleistungspegel von 51 dB(A).
Anwendung und Einsatzbereiche
Die aroTHERM plus mit uniTOWER eignet sich für Einfamilienhäuser und kleinere Wohngebäude sowohl im Neubau als auch in der Modernisierung. Dank der Fähigkeit, hohe Vorlauftemperaturen zu liefern, ist sie besonders geeignet, bestehende Heizsysteme mit Radiatoren zu übernehmen oder als Ersatz für konventionelle Öl- bzw. Gasheizungen eingesetzt zu werden. Die integrierte aktive Kühlfunktion ermöglicht in geeigneter Systemvorbereitung auch Kühlbetrieb. Durch PVready-Funktionen lässt sich selbsterzeugter Solarstrom effizient nutzen. Die Anlage ist in bivalenten Hybridsystemen einsetzbar und kann alternativ, parallel oder mit triVAI Parametern betrieben werden.
Lieferumfang
Im Lieferumfang des Sets enthalten sind die Vaillant aroTHERM plus VWL 35/6 A Außeneinheit sowie der uniTOWER plus VIH QW 190/6 E mit vormontiertem Hydrauliktower und 190-Liter-Wärmespeicher. Zusätzlich gehören zur Ausstattung eine modulierende Elektro-Zusatzheizung im Tower, ein 3-Wege-Umschaltventil für Warmwasser sowie die erforderlichen hydraulischen Anschlüsse. Hinweis: Für die Aktivierung des aktiven Kühlbetriebs wird ein Kodierwiderstand benötigt, und zur Regelung wird multiMATIC 700 oder sensoCOMFORT 720 empfohlen.
Fazit
Die Vaillant aroTHERM plus VWL 35/6 A mit uniTOWER plus ist eine durchdachte, platzsparende und leistungsfähige Komplettlösung für Heizung und Warmwasser. Insbesondere bei Modernisierungen überzeugt sie durch hohe Vorlauftemperaturen, leisem Betrieb und der Möglichkeit, PV-Strom intelligent zu nutzen. Vaillant bietet mit diesem System eine zukunftssichere Variante für Kunden, die Effizienz, Komfort und niedrige Emissionen verbinden möchten.
Technische Daten
| aroTHERM plus mit uniTOWER | Einheit | VWL 35/6 A | VWL 55/6 A | VWL 75/6 A | VWL 105/6 A | VWL 125/6 A |
| Heizleistung / Elektr. Leistung / COP bei A-7/W35 | kW | 3,6 / 1,55 / 2,2 | 5,4 / 2,08 / 2,6 | 7,0 / 2,5 / 2,8 | 9,2 / 3,41 / 2,7 | 12,2 / 4,52 / 2,7 |
| Heizleistung / Elektr. Leistung / COP bei A2/W35 | kW | 2,0 / 0,51 / 3,9 | 2,0 / 0,51 / 3,9 | 3,1 / 0,76 / 4,1 | 5,8 / 1,26 / 4,6 | 5,9 / 1,28 / 4,6 |
| Heizleistung / Elektr. Leistung / COP bei A7/W35 | kW | 3,3 / 0,69 / 4,8 | 3,4 / 0,71 / 4,8 | 4,6 / 0,96 / 4,8 | 8,1 / 1,53 / 5,3 | 8,5 / 1,57 / 5,4 |
| Heizleistung / Elektr. Leistung / COP bei A10/W35 | kW | 3,4 / 0,64 / 5,3 | 3,5 / 0,66 / 5,3 | 4,8 / 0,92 / 5,2 | 8,7 / 1,53 / 5,3 | 8,8 / 1,54 / 5,7 |
| Kühlleistung / Elektr. Leistung / EER bei A35/W18 | kW | 4,5 / 1,05 / 4,3 | 4,5 / 1,05 / 4,3 | 6,4 / 1,52 / 4,2 | 10,9 / 2,37 / 4,6 | 10,8 / 2,35 / 4,6 |
| Jahreszeitbedingte Raumheizungseffizienz nS bei 35°C | % | 170 | 173 | 177 | 189 | 189 |
| Jahreszeitbedingte Raumheizungseffizienz nS bei 55°C | % | 116 | 122 | 120 | 136 | 142 |
| Spannung Verdichter | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 400 / 50 |
| Elektr. Leistungsaufnahme Pumpe (Min. – Max.) | W | 2 – 50 | 2 – 50 | 2 – 50 | 3 – 87 | 3 – 87 |
| Inhalt heizungsseitig | l | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 |
| Betriebsdruck heizungsseitig (Max.) | bar | 3 | 3 | 3 | 3 | 3 |
| Anlaufstrom | A | 14,3 | 14,3 | 15,0 | 15,0 | 15,0 |
| Temperatur Heizung (Min. – Max.) | °C | 22-75 | 22-75 | 22-75 | 22-75 | 22-75 |
| Leistungsaufnahme (Max.) | kW | 3,4 | 3,4 | 3,5 | 8,0 | 8,0 |
| Pumpen-Volumenstrom bei 5K (Restförderhöhe) | l/h (mbar) | 580 (780) | 580 (780) | 790 (640) | 1.418 (730) | 1.480 (730) |
| Schallleistungspegel (A7/W55) | dB(A) | 54 | 54 | 55 | 59 | 59 |
| Produktmaße (Höhe / Breite / Tiefe) | mm | 765 / 1.100 / 450 | 765 / 1.100 / 450 | 965 / 1.100 / 450 | 1.565 / 1.100 / 450 | 1.565 / 1.100 / 450 |
| Gewicht Produkt | kg | 114 | 114 | 128 | 210 | 210 |
| Anschluss Heizung (VL und RL) | – | G 1 1/4 | G 1 1/4 | G 1 1/4 | G 1 1/4 | G 1 1/4 |
| Max. Entfernung Innen-Außengerät | m | 20 | 20 | 20 | 20 | 20 |
| Kältemittelmenge | kg | 0,6 | 0,6 | 0,9 | 1,3 | 1,3 |
| Kältemittel (natürlich) | – | R290 | R290 | R290 | R290 | R290 |
| Treibhauspotential nach Verordnung (EU) | – | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| CO2-Äquivalent | t | 0,0018 | 0,0018 | 0,0027 | 0,0039 | 0,0039 |
| uniTOWER | Einheit | VIH Q 190/6 | ||||
| Speicher-Gesamtinhalt | l | 185 | ||||
| Spannung Hydrauliktower | V/Hz | 400 / 50 | ||||
| Schutzart | IP | IP10B | ||||
| Bereitschaftswärmeverlust Speicher | kWh/24h | 1,08 | ||||
| Max Betriebsdruck warmwasserseitig | bar | 10 | ||||
| Temperatur Warmwasser (Min – Max, mit Zusatzheizung) | °C | 55 – 75 | ||||
| Produktmaß (Höhe / Breite / Tiefe) | mm | 1.880 / 599 / 693 | ||||
| Gewicht Produkt | kg | 146 | ||||
| Anschluss Heizung (VL und RL) | – | G 1 | ||||
| Vorlauf, Rücklauf Wärmepumpe | – | G 1 1/4 | ||||
| Anschluss Kaltwasser, Warmwasser | – | G 3/4 | ||||
| Anschluss Zirkulation | – | G 3/4 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | aroTHERM plus VWL 35/6 A mit uniTOWER, Heizungswärmepumpe (Luft/Wasser) |
| Artikelnummer: | 0010036234 |
| Heizleistung/Elektr. Leistung/COP bei A-7/W35: | 3,6 / 1,55 / 2,2 kW |
| Heizleistung/Elektr. Leistung/COP bei A2/W35: | 2,0 / 0,51 / 3,9 kW |
| Heizleistung/Elektr. Leistung/COP bei A7/W35: | 3,3 / 0,69 / 4,8 kW |
| Heizleistung/Elektr. Leistung/COP bei A10/W35: | 3,4 / 0,64 / 5,3 kW |
