Beschreibung
Sungrow Solaranlage 10kWp 22x JA Solar 460W + Sungrow SH10T ist die abgestimmte Komplettlösung für alle, die ihren Solarstrom effizient erzeugen, speichern und selbst verbrauchen möchten. Mit 22 bifazialen Glas-Glas-Modulen erreicht die Photovoltaikanlage eine Gesamtleistung von 10,12 kWp und wird über den dreiphasigen Sungrow SH10T Hybrid-Wechselrichter mit 10 kW AC-Leistung netzgekoppelt. So gewinnen Familien ein großes Stück Unabhängigkeit vom öffentlichen Stromnetz.
Ihre Vorteile auf einen Blick
- Hohe Eigenverbrauchsquote: Der dreiphasige Hybrid-Wechselrichter ermöglicht die spätere Nachrüstung eines Batteriespeichers für maximalen Eigenverbrauch.
- Notstromfähigkeit: Dank integriertem 63-A-Bypass und 10 ms Umschaltzeit versorgt die Anlage Ihr Zuhause auch bei Netzausfall.
- Robuste Glas-Glas-Technik: Die bifazialen N-Type-Module von JA Solar bieten Mehrerträge und eine lange Lebensdauer mit 30 Jahren linearer Leistungsgarantie.
- Komplett vorkonfektioniert: Smart Meter, Solarkabel und MC4-Stecker sind im Set enthalten für eine zügige Installation.
Das System im Detail
Die Solarmodule
Das Herzstück der Stromerzeugung bilden 22 JA Solar JAM54D40-460/LB Module in bifazialer Glas-Glas-Bauweise mit schwarzem Rahmen. Die N-Type-Zellen mit MBB-Half-Cell-Technologie erreichen einen Modulwirkungsgrad von 23,0 % und eine Nennleistung von jeweils 460 Wp. Durch die Bifazialität von 80 % nutzen die Module zusätzlich das von der Rückseite eingefangene Licht. Die Glas-Glas-Konstruktion und die 30-jährige lineare Leistungsgarantie sorgen für einen langfristig stabilen Ertrag Ihrer Photovoltaikanlage.
Der Wechselrichter
Der Sungrow SH10T-V11 ist ein dreiphasiger Hybrid-Wechselrichter mit einer Nenn-AC-Ausgangsleistung von 10.000 W. Er verfügt über zwei MPP-Tracker und unterstützt eine empfohlene maximale PV-Eingangsleistung von 20.000 Wp, sodass die Anlage flexibel ausgelegt werden kann. Ein integrierter 63-A-Bypass ermöglicht die Voll-Notstromversorgung des Hauses mit einer nahtlosen Umschaltzeit von unter 10 ms. Der mitgelieferte Smart Meter misst den Energiefluss präzise, während Schnittstellen wie WLAN, Ethernet und RS485 die komfortable Überwachung Ihres Solarstroms ermöglichen. Mit einem maximalen Wirkungsgrad von 98,0 % arbeitet das Gerät äußerst effizient.
| SYSTEMÜBERSICHT (Gesamtleistungsdaten der Anlage) | |
|---|---|
| Gesamt-Nennleistung PV | 10,12 kWp (22 x 460 Wp) |
| Anzahl Solarmodule | 22 Stück |
| Wechselrichter AC-Leistung | 10.000 W |
| Phasigkeit | 3-phasig (3 / N / PE) |
| Notstrom / USV | Ja, Voll-Backup mit |
| Batteriespeicher | Nachrüstbar (Hybrid-Wechselrichter, Li-Ionen) |
| SOLARMODULE 22x JA Solar JAM54D40-460/LB (Bifazial Glas-Glas N-Type) | |
| Nennleistung (Pmax) | 460 Wp |
| Modulwirkungsgrad | 23,0 % |
| Zelltyp | N-Type, MBB Half-Cell (108 Zellen, 6×18) |
| Leerlaufspannung (Voc) | 39,70 V |
| Spannung bei Pmax (Vmp) | 33,17 V |
| Kurzschlussstrom (Isc) | 14,64 A |
| Strom bei Pmax (Imp) | 13,87 A |
| Bifazialität | 80 % ± 5 % |
| Abmessungen | 1762 x 1134 x 30 mm |
| Gewicht | 31,5 kg |
| Front-/Rückseitenglas | 3,2 mm / 2,0 mm |
| Max. Systemspannung | 1500 V DC |
| Max. statische Last (Front / Rück) | 5400 Pa / 4900 Pa |
| Produktgarantie | 25 Jahre |
| Leistungsgarantie | 30 Jahre (lineare Leistung) |
| HYBRID-WECHSELRICHTER 1x Sungrow SH10T-V11 (Dreiphasig, inkl. Smart Meter) | |
| Empf. max. PV-Eingangsleistung | 20.000 Wp |
| Max. PV-Eingangsspannung | 1000 V |
| MPPT-Betriebsspannungsbereich | 150 V950 V |
| Anzahl MPP-Tracker | 2 |
| Max. PV-Eingangsstrom | 32 A (16 A / 16 A) |
| Batterietyp | Li-Ionen (100 V700 V) |
| Max. Lade- / Entladeleistung | 15.000 W / 10.000 W |
| Nenn-AC-Ausgangsleistung | 10.000 W |
| Max. AC-Scheinleistung | 10.000 VA |
| Max. AC-Ausgangsstrom | 15,2 A |
| Nenn-AC-Spannung | 3 / N / PE, 230 V / 400 V |
| Netzfrequenz | 50 Hz / 60 Hz |
| Notstrom-Nennleistung (Off-Grid) | 10.000 W / 10.000 VA |
| Peak-Ausgangsleistung (Backup) | 15.000 W / 15.000 VA (10 s) |
| Umschaltzeit Notstrom | |
| Max. Wirkungsgrad / EU-Wirkungsgrad | 98,0 % / 97,5 % |
| Schutzart | IP65 |
| Abmessungen (B x H x T) | 620 x 480 x 195 mm |
| Gewicht | 32 kg |
| Kommunikation | RS485, WLAN, Ethernet, CAN |
| Kühlung | Natürliche Konvektion |

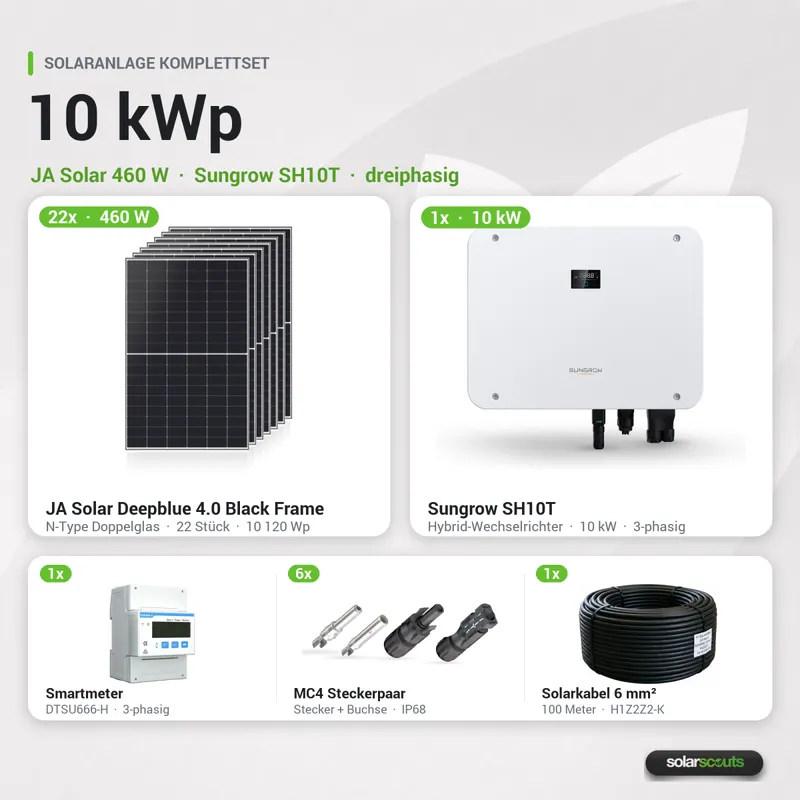

Lieferumfang
- 22x JA Solar 460W JAM54D40LB Bifazial Black Frame N-Type Glas-Glas Modul
- 1x Sungrow Hybrid SH10T-V11 10kW Hybrid-Wechselrichter inkl. Smart Meter
- 1x Solarkabel MC4 6mm² 100m H1Z2Z2-K Schwarz
- 6x MC4 Solarstecker-Paar (Male + Female)
