Beschreibung

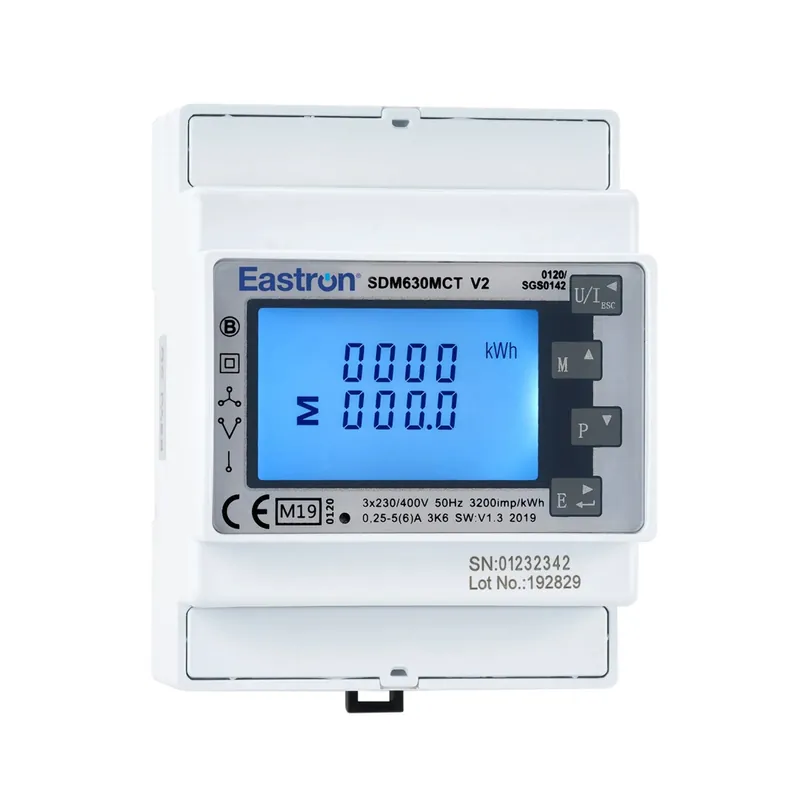

Eastron SDM630MCT Smartmeter (3-Phasig) ist die passende Messlösung für Ihren Solis RHI Wechselrichter und erfasst Ihren Energiefluss präzise über einen externen Stromwandler (CT). Als multifunktionales Drei-Phasen-Energiemessgerät mit Genauigkeitsklasse 0,5 liefert es zuverlässige Verbrauchs- und Einspeisedaten, damit Ihr Solarstrom optimal geregelt wird.
Hauptvorteile für Ihre Anlage
- Bidirektionale Messung: Erfasst kW und kWh in beide Richtungen und unterscheidet zuverlässig zwischen Bezug und Einspeisung.
- MID-zertifiziert: Nach EU-Richtlinie 2014/32/EU zertifiziert (MID B+D), ideal für die verlässliche Abrechnung Ihres Solarstroms.
- Einfache Kommunikation: Die RS485-Schnittstelle mit Modbus RTU sorgt für eine reibungslose Anbindung an den Solis RHI Wechselrichter.
- Kompakte DIN-Montage: Für die Hutschienenmontage konzipiert und mit Schutzart IP51 zuverlässig im Schaltschrank geschützt.
Intelligente Steuerung Ihres Eigenverbrauchs
Ein präzises Smartmeter ist die Grundlage für eine effiziente Photovoltaikanlage: Nur wenn Ihr Wechselrichter genau weiß, wie viel Energie im Haushalt verbraucht und wie viel eingespeist wird, kann er den Eigenverbrauch und die Batterieladung optimal steuern. Das Eastron SDM630MCT misst über den externen Stromwandler den gesamten Energiefluss und übermittelt diese Werte an Ihren Solis RHI Wechselrichter. So nutzen Sie Ihren selbst erzeugten Solarstrom bestmöglich, senken Ihre Stromkosten und gewinnen mehr Unabhängigkeit vom öffentlichen Netz. Die Multi-Parameter-Messung erfasst dabei neben kWh auch Spannung, Strom, Leistungsfaktor und Frequenzfür einen vollständigen Überblick über Ihre Anlage.
| ALLGEMEINE DATEN (Basisinformationen zum Smartmeter) | |
|---|---|
| Hersteller | Eastron |
| Serie | SDM630MCT |
| Ausführung | 3-Phasig, extern über Stromwandler (CT) |
| Montageart | DIN-Hutschienenmontage |
| Display | LCD |
| Schutzart | IP51 (indoor) |
| Zertifizierung | MID B+D, UL Registered, MID-Richtlinie 2014/32/EU |
| Abmessungen (H×B×T) | 94,5 × 72 × 65 mm |
| MESSUNG & GENAUIGKEIT (Elektrische Eigenschaften) | |
| Nennspannung (Un) | 3×230/400 V AC |
| Betriebsspannung | 60 %120 % von Un |
| Nennstrom (Ib) | 5 A CT oder 333 mV CT-Eingang |
| Betriebsstrombereich | 0,4 % IbImax |
| Überstromfestigkeit | 20 Imax für 0,01 s |
| Frequenzbereich | 50 oder 60 Hz |
| Genauigkeitsklasse (Wirkenergie) | Klasse 0,5 / Klasse B |
| Genauigkeit Blindenergie | Klasse 2 |
| Messung | Bidirektional (kW und kWh, Import/Export) |
| Max. Anzeige | 9999999,9 kWh/kVarh |
| Eigenverbrauch pro Phase | 2 W / 10 VA |
| KOMMUNIKATION & AUSGÄNGE (Schnittstellen) | |
| Bus-Typ | RS485 (semi-duplex) |
| Protokoll | Modbus RTU |
| Baudrate | 2400 / 4800 / 9600 / 19200 / 38400 bps |
| Adressbereich | 1247 |
| Max. Bus-Teilnehmer | 64 Stück |
| Kommunikationsdistanz | 1000 m |
| Impulsausgänge | Puls 1 konfigurierbar; Puls 2: 3200 imp/kWh |
| UMGEBUNG & NORMEN (Betriebsbedingungen) | |
| Betriebstemperatur | -25 °C+55 °C |
| Lagertemperatur | -40 °C+70 °C |
| Betriebs-/Lagerfeuchte | 90 % /95 % |
| Internationale Norm | IEC 62053-21 / EN 50470-1/3 |
| Installationskategorie | CAT III |
| Verschmutzungsgrad | 2 |
Lieferumfang
- Eastron SDM630MCT Smartmeter (3-Phasig)
- Bedienungsanleitung
- Externe Stromwandler (CT)
