Schneller Versand Vaillant Einwand-Installationsset 0020234447

Beschreibung

Vaillant Einwand-Installationsset

Einleitung

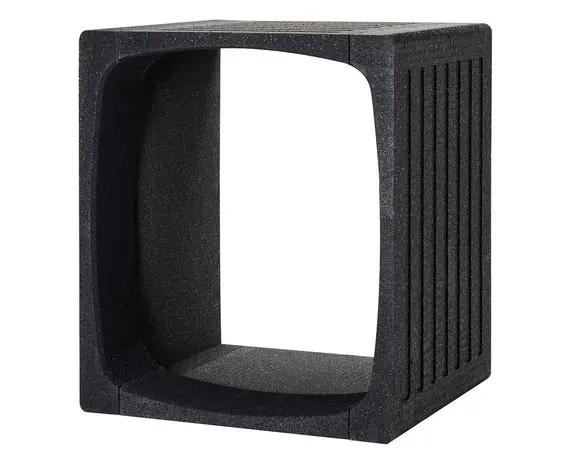

Das Vaillant Einwand-Installationsset ist ein komplettes Wand-Installationspaket für die Be- und Entlüftungsgeräte recoCOMPACT und versoTHERM. Es dient der sicheren, normgerechten und passgenauen Wanddurchführung der Lüftungskanäle bei der Einbindung dieser kompakten Wohnungslüftungsgeräte. Das Set wurde von Vaillant entwickelt, um Montagezeiten zu reduzieren und die Schnittstelle zwischen Gerät und Außenwand systematisch abzudecken.

Vorteile und Besonderheiten

• Komplettset von Vaillant: alle relevanten Komponenten aufeinander abgestimmt für recoCOMPACT und versoTHERM.
• Passgenaue Wanddurchführungen und Luftkanäle mit definierten Außen- und Innenmaßen für einfache Montage.
• Reduzierter Planungsaufwand dank klarer Maße (Mitte/Mitte Lüftungskanal 9501060 mm).
• Enthält sowohl gerade Kanäle als auch Bogen- und Muffen-Elemente für flexible Verlegungen.
• Verbesserte Dichtigkeit und Montagequalität im Vergleich zu Einzelbestellungen von Komponenten.

Technische Details

Das Installationsset hat die Bestellnummer 0020234447 und ist speziell für die Gerätefamilien recoCOMPACT und versoTHERM ausgelegt. Die Mitte/Mitte-Achse des Lüftungskanals ist variabel zwischen 950 und 1060 mm. Das Set besteht aus zwei Wanddurchführungen (Artikel-Nr. 0010023377) mit Außenmaßen 680 x 780 mm und Innenmaßen 590 x 690 mm; es setzt eine minimale Wandstärke von 30 mm voraus. Zusätzlich sind zwei Luftkanäle (Artikel-Nr. 0010023378) im Set enthalten; diese haben Innenmaße 500 x 600 mm und Außenmaße 580 x 680 mm bei ebenfalls mindestens 30 mm Wandstärke. Ein Luftkanal-Bogen (Artikel-Nr. 0010023533) ist enthalten, dessen Bogenbreite 754 mm beträgt und den seitlichen Platzbedarf neben dem Gerät beeinflusst. Zwei Luftkanal-Muffen (Artikel-Nr. 0010023534) runden das Paket für einfache Verbindung der Kanäle ab. Hinweis: Wetterschutzgitter oder Nagerschutz sind nicht im Lieferumfang enthalten und sind ggf. separat zu bestellen.

Anwendung und Einsatzbereiche

Das Set ist vorgesehen für die Wandinstallation von dezentralen Lüftungsgeräten der Vaillant-Serien recoCOMPACT und versoTHERM in Wohngebäuden oder vergleichbaren Objekten. Es eignet sich sowohl für Neubau- als auch für Sanierungsprojekte, sofern die Wandstärke mindestens 30 mm beträgt und der Platz für die definierte Mitte/Mitte-Achse vorhanden ist. Der enthaltene Bogen ermöglicht die seitliche Verlegung, wobei die Bogenbreite von 754 mm bei der Einplanung des Aufstellortes zu berücksichtigen ist. Vaillant empfiehlt die Montage durch eine qualifizierte Fachkraft, um die Dichtigkeit und Funktion der Lüftungsanlage sicherzustellen.

Lieferumfang

Lieferumfang des Vaillant Einwand-Installationssets (Bestell-Nr. 0020234447): 2 x Wanddurchführung (0010023377), 2 x Luftkanal (0010023378), 1 x Luftkanal-Bogen (0010023533), 2 x Luftkanal-Muffe (0010023534). Hinweis: Wetterschutzgitter oder Nagerschutzgitter sind nicht enthalten und müssen separat bestellt werden.

Fazit

Das Vaillant Einwand-Installationsset bietet eine durchdachte, vollständig auf recoCOMPACT und versoTHERM abgestimmte Lösung zur fachgerechten Wanddurchführung und Verbindung der Lüftungskanäle. Mit klaren Maßen, fertig zusammengestellten Komponenten und der bekannten Vaillant-Qualität reduziert es Montageaufwand und Planungsunsicherheiten. Empfehlenswert für Installateure und Planer, die eine saubere, reproduzierbare Anschlusslösung für Vaillant Wohnungslüftungsgeräte suchen.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
