Beschreibung

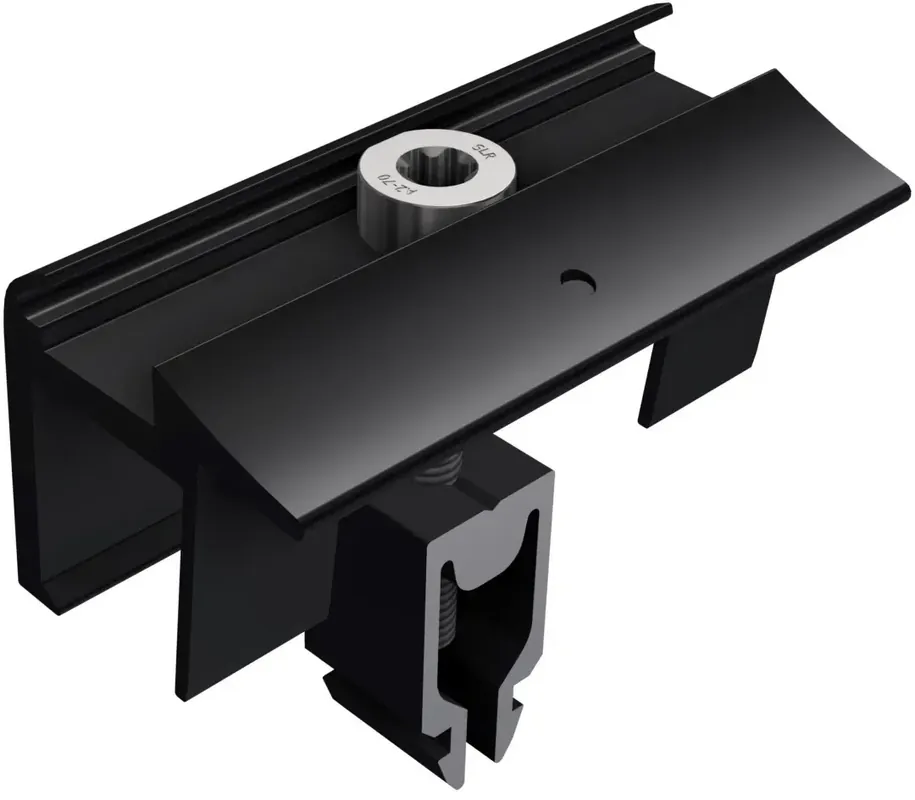

SL Rack 96162-01 Endklemme mit Erdung ist die flexible Befestigungslösung für alle, die ihre PV-Module sicher und optisch ansprechend auf Tragschienen montieren möchten. Die universelle Vario-Endklemme eignet sich für Modulrahmenhöhen von 28 bis 45 mm und vereint dank integriertem Erdungspin die Modulbefestigung und den Potentialausgleich in einem einzigen Bauteildas spart Montagezeit und Material.
Hauptvorteile für Ihre Anlage
- Flexible Montage: Für Rahmenhöhen von 2845 mm geeignet und durch einfaches Anheben und Drehen um 90° wahlweise horizontal oder vertikal einsetzbar.
- Integrierter Potentialausgleich: Der Erdungspin ermöglicht die Systemerdung direkt an der Klemme und macht zusätzlichen Aufwand für den Potentialausgleich überflüssig.
- Schnelle Installation: Komplett vormontiert und bequem von oben mit nur einem Werkzeug (Torx 40) verschraubbar.
- Robuste Materialien: Klemmkörper aus Aluminium mit Edelstahlschraube, schwarz eloxiert für ein einheitliches, dezentes Erscheinungsbild Ihrer Solaranlage.
Sichere Modulbefestigung und einfacher Potentialausgleich
Eine zuverlässige Klemmung ist die Grundlage jeder langlebigen Photovoltaik-Anlage. Die SL Rack Endklemme 96162-01 sorgt mit einer Klemmlänge von 70 mm für einen festen und gleichmäßigen Halt Ihrer Solarmodule auf der Tragschiene. Ein integrierter Mitnehmer zum Öffnen der Klemme erleichtert das Handling spürbar und beschleunigt die Montage am Dach. Da die Vario-Klemme mit allen SL Rack RAIL-Systemen kompatibel ist, vereinfacht sie zugleich Ihre Lagerhaltung und Planung. Durch den optionalen Erdungspin wird der elektrische Potentialausgleich unmittelbar hergestellt, sodass Sie auf separate Erdungsleiter verzichten können. So kombinieren Sie mechanische Sicherheit und elektrische Schutzfunktion in einem durchdachten Bauteilfür eine saubere und normgerechte Installation.
| ALLGEMEINE DATEN (Basisinformationen zur Klemme) | |
|---|---|
| Hersteller | SL Rack |
| Modell | 96162-01 |
| Produkttyp | Endklemme Vario mit Erdung |
| Farbe | Schwarz eloxiert |
| Material | Aluminium, Schrauben aus Edelstahl |
| Kompatibilität | Alle SL Rack RAIL-Systeme |
| Lieferzustand | Komplett vormontiert |
| MONTAGE & ANWENDUNG (Einsatz und Verarbeitung) | |
| Geeignete Modulrahmenhöhe | 2845 mm |
| Montageausrichtung | Horizontal oder vertikal (um 90° drehbar) |
| Werkzeug | Torx 40 (T40) |
| Verschraubung | Bequem von oben |
| Klemmlänge | 70 mm |
| Klemmtiefe | 11 mm |
| Anzugsdrehmoment | k.A. |
| Handling | Integrierter Mitnehmer zum Öffnen der Klemme |
| ERDUNG (Potentialausgleich) | |
| Erdungsfunktion | Integrierter Erdungspin für Potentialausgleich |
| Ausführung | Optional auch ohne Erdungspin erhältlich |
| ABMESSUNGEN & GEWICHT (Maße des Bauteils) | |
| Länge | 70 mm |
| Breite | 34 mm |
| Höhe | 65 mm |
| Gewicht | 0,070 kg |
Lieferumfang
- 1x SL Rack 96162-01 Endklemme mit Erdung, schwarz eloxiert (vormontiert, inkl. Edelstahlschraube und Erdungspin)
