Beschreibung

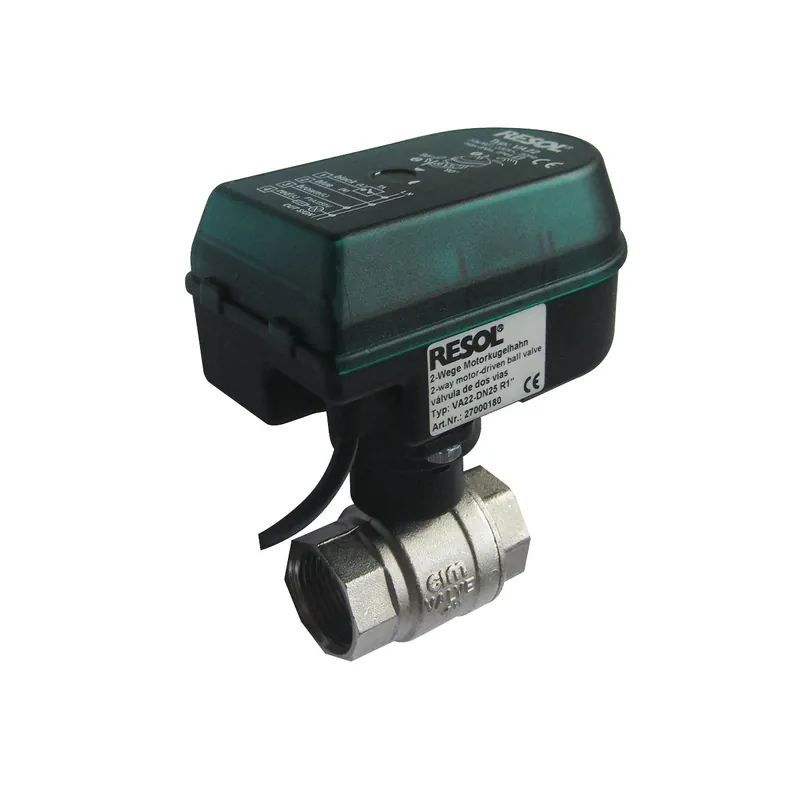

Motorkugelhahn VA22
Einsatzbereich:
Der elektromotorisch angetriebene RESOL VA22 / 2-Wege-Kugelhahn wird dem internationalen Fertigungsstandard entsprechend gefertigt und bietet universelle Einsatzmöglichkeiten in Heizungs-, Warmwasser-, Solar- und Bewässerungssystemen. Dem Anwender werden vielfältige Einsatzmöglichkeiten im Bereich der Energieverteilung geboten.
Leistungsmerkmale:
Kompakte Ausführung, gefällige Form und modernes Design, schutzisoliertes Antriebsgehäuse. Einfache manuelle Handverstellung für Inbetriebnahme oder Notbetrieb. Elektrischer universeller Anschluss, durch integriertes Relais (230 V~).
Die Ansteuerung erfolgt durch einen Zweipunktkontakt. Der Endschalter-Signalausgang in Ventilstellung kann für Steuerzwecke verwendet werden (max. 1 A). Die Position der Ventilkugel bestimmt die Durchflussrichtung. Diese ist durch die Indikatorstellung (weiß) erkennbar. Schnelles Wechseln der Antriebseinheit ohne Ausbau des Ventils möglich. Keine Durchflussreduzierung, voller Durchgang entsprechend der jeweiligen Ausführung von DN20 und DN25.
| DN 20 | DN 25 | |
|---|---|---|
| A | 140 | 148,5 |
| B | 120 | 125 |
| C | 20 | 23,5 |
| D | 58 | 70 |
| E | 78 | 78 |
