Beschreibung

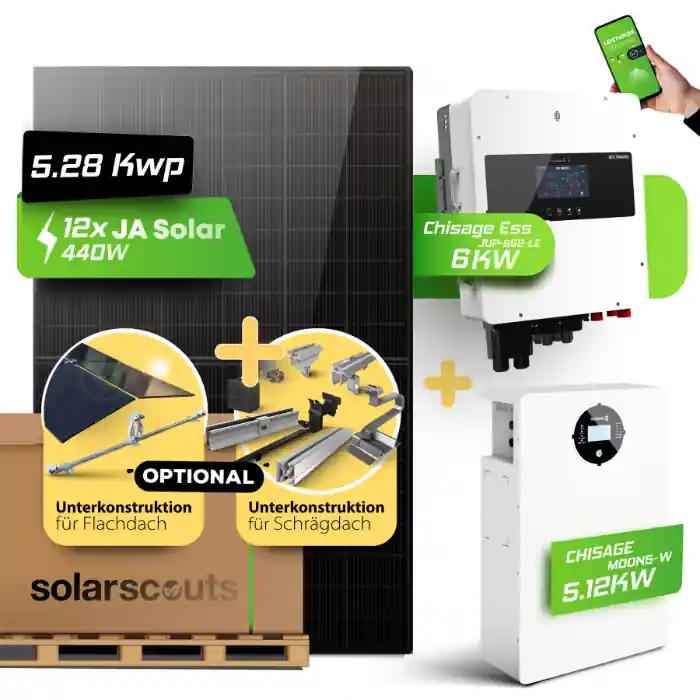

5,28 kWp Photovoltaikanlage JA Solar & Chisage ESS mit 5,12 kWh Speicher ist ein aufeinander abgestimmtes Komplettset für alle, die ihren Solarstrom selbst erzeugen, speichern und den Eigenverbrauch spürbar steigern möchten. Mit einer PV-Gesamtleistung von 5,28 kWp, einem 6 kW Chisage Hybridwechselrichter und einem 5,12 kWh Batteriespeicher deckt die Anlage einen großen Teil des täglichen Strombedarfs eines Einfamilienhaushalts ab.
Ihre Vorteile auf einen Blick
- Mehr Unabhängigkeit: Tagsüber erzeugter Solarstrom wird gespeichert und steht abends und nachts zur Verfügung.
- Hoher Ertrag: 12 bifaziale Glas-Glas-Module gewinnen zusätzlich Energie von der Rückseite und liefern stabile Leistung.
- Notstromfähig: Der Hybridwechselrichter bietet einen EPS-/USV-Ausgang für die Versorgung bei Netzausfall.
- Langlebiger Speicher: Der LiFePO4-Akku ist auf über 6000 Ladezyklen ausgelegt.
Das System im Detail
Die Solarmodule
Zum Einsatz kommen 12 bifaziale Glas-Glas-Module vom Typ JA Solar JAM78D10-445/MB/1500V mit je 445 Wp Nennleistung, was eine PV-Gesamtleistung von 5,28 kWp ergibt. Die N-Type-Module nutzen Licht von Vorder- und Rückseite und zeichnen sich durch einen geringen Temperaturkoeffizienten sowie eine hohe mechanische Belastbarkeit aus. Die Doppelglas-Bauweise sorgt für eine lange Lebensdauer, unterstützt durch 12 Jahre Produkt- und 30 Jahre lineare Leistungsgarantie.
Der Hybridwechselrichter
Der Chisage ESS Jup-6G2-LE ist ein einphasiger Niedervolt-Hybridwechselrichter mit 6000 W Nenn-AC-Ausgangsleistung. Er verbindet Photovoltaik, Batteriespeicher und Hausnetz und arbeitet mit einem maximalen Wirkungsgrad von 97,9 %. Das Gerät verfügt über einen unabhängigen AC-Eingang, EPS-Ausgang für den netzunabhängigen Betrieb sowie ein farbiges 5-Zoll-Touch-Display. Über die zeitgesteuerte Lade-/Entladefunktion lässt sich die Speichernutzung an Ihren Tagesablauf anpassen.
Der Batteriespeicher
Der Chisage ESS MOON5-W ist ein Niedervolt-Batteriespeicher auf LiFePO4-Basis mit 5,12 kWh nutzbarer Energie. Der sichere Batteriespeicher ist auf über 6000 Zyklen ausgelegt, lässt sich per Bluetooth überwachen und kann für mehr Kapazität mit bis zu 15 Einheiten parallel geschaltet werden. So bleibt Ihr Solarstrom auch dann verfügbar, wenn die Sonne nicht scheint.
| SYSTEMÜBERSICHT (Gesamtdaten der Anlage) | |
|---|---|
| PV-Gesamtleistung | 5,28 kWp (12 x 445 Wp) |
| Speicherkapazität | 5,12 kWh (1 x MOON5-W) |
| Wechselrichter-Nennleistung (AC) | 6000 W |
| Phasigkeit | 1-phasig (einphasig) |
| Speichertyp | Niedervolt (NV), LiFePO4 |
| Notstrom / USV | Ja (EPS-Ausgang) |
| SOLARMODULE 12x JA Solar JAM78D10-445/MB/1500V (Werte je Modul, STC) | |
| Nennleistung (Pmax) | 445 Wp |
| Modulwirkungsgrad | 20,1 % |
| Leerlaufspannung (Voc) | 53,29 V |
| MPP-Spannung (Vmp) | 44,96 V |
| Kurzschlussstrom (Isc) | 10,42 A |
| Zelltyp | Mono PERC, MBB bifazial, Halbzelle |
| Aufbau | Glas-Glas (2,0 mm / 2,0 mm) |
| Bifazialität | 70 % ±10 % |
| Abmessungen | 2198 x 1005 x 35 mm |
| Gewicht | 29,0 kg ±3 % |
| Produktgarantie | 12 Jahre (30 Jahre lineare Leistung) |
| HYBRIDWECHSELRICHTER 1x Chisage ESS Jup-6G2-LE (elektrische Daten) | |
| Nenn-AC-Ausgangsleistung | 6000 W |
| Max. AC-Ausgangsleistung | 7200 W |
| Peakleistung (Off-Grid) | 2-fache Nennleistung, 10 s |
| Phasen / Netz | 1-phasig, 230 Vac, 50/60 Hz |
| Max. DC-Eingangsleistung PV | 9000 W |
| MPPT-Bereich | 150425 V |
| Anzahl MPP-Tracker | 2 |
| Max. Ladestrom Batterie | 140 A |
| Max. Entladestrom Batterie | 140 A |
| Max. Wirkungsgrad | 97,9 % |
| Kommunikation | CAN, RS485 |
| Schutzart | IP65 |
| Abmessungen | 567 x 467 x 292 mm |
| Gewicht | 34 kg |
| Garantie | 5 Jahre |
| BATTERIESPEICHER 1x Chisage ESS MOON5-W (Speicherdaten) | |
| Nennenergie | 5,12 kWh (5120 Wh) |
| Nennkapazität | 100 Ah |
| Batterietechnologie | LiFePO4 |
| Nennspannung | 51,2 V |
| Betriebsspannungsbereich | 4058,4 V |
| Max. Dauer-Ladestrom | 50 A |
| Max. Dauer-Entladestrom | 100 A |
| Zyklenlebensdauer | 6000 Zyklen (25 °C, 0,5C/0,5C) |
| Max. Parallelschaltung | 15 Einheiten |
| Kommunikation | CAN, RS485, Bluetooth |
| Schutzart | IP21 |
| Montage | Wand- oder Bodenmontage |
| Abmessungen | 415 x 185 x 661 mm (ohne Standfuß) |
| Gewicht | 55 kg |
| Garantie | 5 Jahre |
Lieferumfang
- 12x JA Solar 445W Solarmodul (JAM78D10-445/MB, bifazial Glas-Glas)
- 1x Chisage ESS Jup-6G2-LE 6 kW Hybridwechselrichter (einphasig, Niedervolt)
- 1x Chisage ESS MOON5-W 5,12 kWh LiFePO4 Batteriespeicher
