Beschreibung

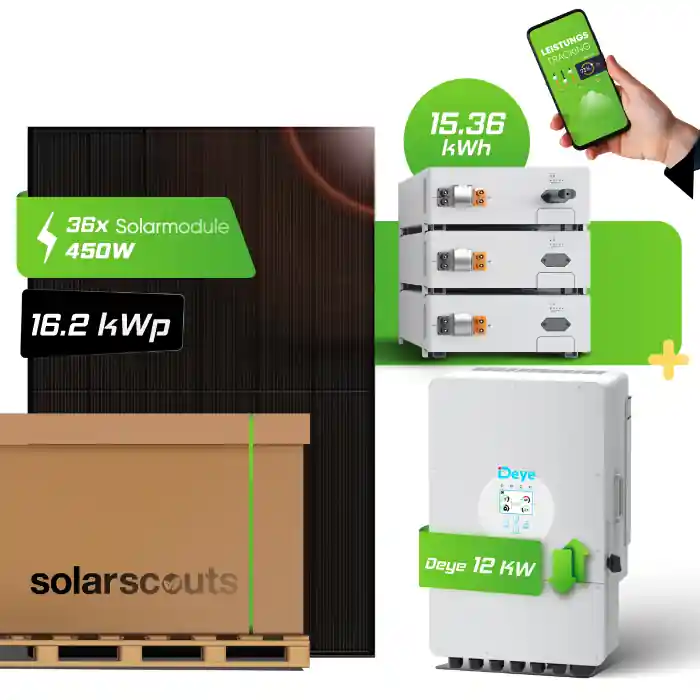

PV-Komplettset: JA Solar 16,2 kWp Full Black + Deye 12kW + 15,36 kWh Deye Speicher ist die abgestimmte Lösung für Eigenheimbesitzer, die ihren Solarstrom maximal selbst nutzen und ihre Stromkosten dauerhaft senken möchten. Mit einer PV-Gesamtleistung von 16,2 kWp und einer Speicherkapazität von 15,36 kWh versorgt diese Photovoltaikanlage auch größere Haushalte zuverlässig rund um die Uhr.
Ihre Vorteile auf einen Blick
- Hohe Autarkie: 16,2 kWp Solarleistung und 15,36 kWh Speicher decken einen großen Teil Ihres Eigenverbrauchs ab.
- Dreiphasige Einspeisung: Der Deye SUN-12K Hybrid-Wechselrichter versorgt Ihr Zuhause gleichmäßig über alle drei Phasen.
- Robuste Modultechnik: Die bifazialen Glas-Glas-Module von JA Solar sind langlebig und liefern auch bei diffusem Licht Erträge.
- Sicherer Speicher: Die LiFePO4-Batterietechnologie der Deye SE-F5 Pro-C sorgt für eine lange Lebensdauer und einen zuverlässigen Betrieb.
Das System im Detail
Die Solarmodule
Das Set umfasst 36 bifaziale Full-Black-Module vom Typ JA Solar JAM54D41LB in Glas-Glas-Ausführung. Die N-Type-Zellen bieten einen sehr guten Temperaturkoeffizienten und eine hohe Bifazialität, sodass zusätzlich Streulicht auf der Modulrückseite in Energie umgewandelt wird. Die einheitlich schwarze Optik fügt sich harmonisch in nahezu jede Dachfläche ein. Die robuste Doppelglas-Konstruktion sorgt für eine hohe mechanische Belastbarkeit und eine lange Nutzungsdauer.
Der Wechselrichter
Herzstück der Anlage ist der Deye SUN-12K-SG05LP3-EU-SM2, ein dreiphasiger Niedervolt-Hybrid-Wechselrichter mit 12 kW Nennleistung. Er steuert das Zusammenspiel von Solarstrom, Batteriespeicher und Netz vollautomatisch und ermöglicht neben dem netzgekoppelten Betrieb auch Notstrom- und Off-Grid-Funktionen. Über zwei MPP-Tracker wird der PV-Ertrag optimal ausgeschöpft, während die integrierte WiFi-Überwachung alle Werte bequem verfügbar macht.
Der Batteriespeicher
Drei Deye SE-F5 Pro-C Niedervolt-Speichermodule bilden mit je 5,12 kWh eine Gesamtkapazität von 15,36 kWh. Die LiFePO4-Zellen erreichen eine Zyklenlebensdauer von6000 Zyklen und eine empfohlene Entladetiefe von 90 %. So steht tagsüber gespeicherte Sonnenenergie zuverlässig für die Abend- und Nachtstunden bereit und verschafft Ihnen ein großes Stück Unabhängigkeit vom öffentlichen Netz.
| SYSTEMÜBERSICHT (Gesamtleistung der Anlage) | |
|---|---|
| Gesamt-Nennleistung PV | 16,38 kWp (36 x 455 Wp) |
| Gesamt-Speicherkapazität | 15,36 kWh (3 x 5,12 kWh) |
| Wechselrichter-Nennleistung | 12.000 W (AC) |
| Phasigkeit | 3-phasig (3L+N+PE) |
| Notstrom/USV | Ja (On-Grid, Off-Grid, UPS) |
| WECHSELRICHTER 1x DEYE SUN-12K-SG05LP3-EU-SM2 (Hybrid-Wechselrichter) | |
| Nenn-AC-Leistung | 12.000 W |
| Max. Scheinleistung | 13.200 VA |
| Max. PV-Eingangsleistung | 19.200 W |
| Max. PV-Eingangsspannung | 800 V |
| MPPT-Spannungsbereich | 200650 V |
| MPP-Tracker / Strings | 2 / 2+2 |
| Nennspannung Netz | 220/380 V, 230/400 V |
| Batterietyp / Spannung | Lead-acid oder Lithium-ion / 4060 V |
| Max. Lade-/Entladestrom | 240 A / 240 A |
| Max. Wirkungsgrad | 97,60 % |
| Schutzart | IP65 |
| Abmessungen (B×H×T) | 386 × 660 × 250 mm |
| Gewicht | 35,2 kg |
| Kommunikation | RS232, RS485, CAN |
| SOLARMODULE 36x JA SOLAR JAM54D41LB (Datenblatt siehe Hinweis) | |
| Nennleistung (Set-Angabe) | 455 Wp pro Modul |
| Zelltyp (Set-Angabe) | N-Type, bifazial, Full Black, Glas-Glas |
| BATTERIESPEICHER 3x DEYE SE-F5 PRO-C (Niedervolt-Speicher) | |
| Akkuschemie | LiFePO4 |
| Nennenergie pro Modul | 5,12 kWh |
| Kapazität | 100 Ah |
| Nennspannung | 51,2 V |
| Betriebsspannung | 44,857,6 V |
| Max. Ladestrom | 100 A (Dauer), 150 A (120 Sek.) |
| Max. Entladestrom | 100 A (Dauer), 150 A (120 Sek.) |
| Empfohlene Entladetiefe | 90 % DoD |
| Zyklenlebensdauer | 6000 (25 °C ± 2 °C, 70 % EOL) |
| Skalierbarkeit | Max. 32 Einheiten im Parallelbetrieb |
| Abmessungen (B×H×T) | 404 × 547 × 141 mm |
| Gewicht pro Modul | ca. 44 kg |
| Schutzart | IP21 |
| Kommunikation | CAN 2.0, RS485, optionales Modul (WLAN + Bluetooth + App) |
| Garantiezeitraum | 10 Jahre |
Lieferumfang
- 1x Deye SUN-12K-SG05LP3-EU-SM2 12kW Niedervolt Hybrid-Wechselrichter (3-phasig)
- 36x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Solarmodul
- 3x Deye SE-F5 Pro-C Niedervolt-Batteriespeicher (je 5,12 kWh)
- Zubehör und Kommunikationskabel gemäß Komponenten-Lieferumfang (Smart Meter, Kabelset etc.)
