Beschreibung

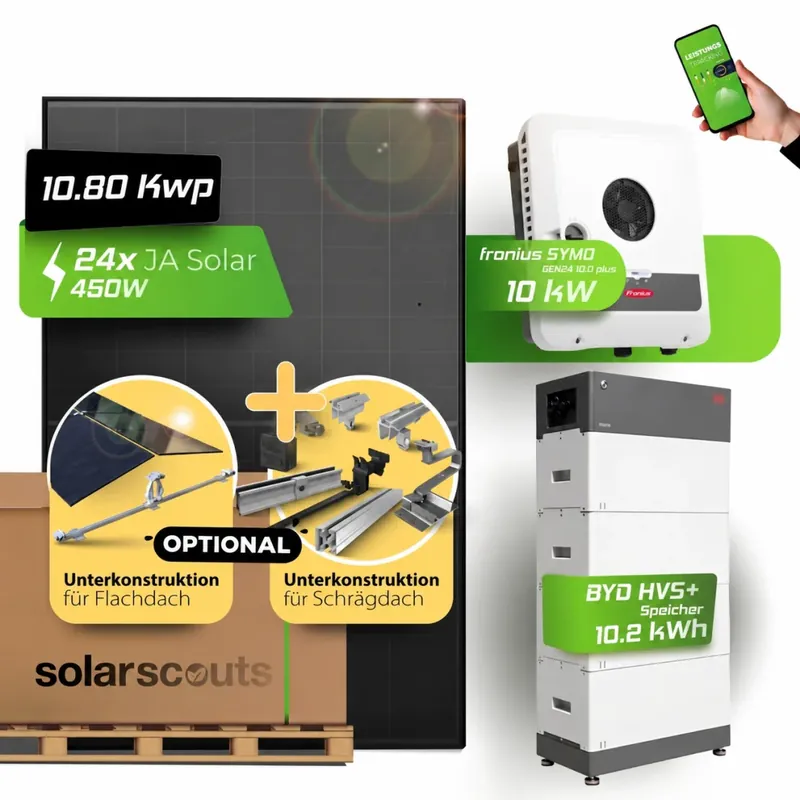

PV-Komplett-Set: 10,8kWp JA Solar + Fronius 10kW + BYD HVS+ 10.2 vereint leistungsstarke Komponenten zu einer aufeinander abgestimmten Photovoltaikanlage mit Batteriespeicher. Mit 10,8 kWp PV-Leistung und 10,24 kWh nutzbarer Speicherkapazitaet decken Sie einen grossen Teil Ihres Strombedarfs mit eigenem Solarstrom und steigern Ihre Unabhaengigkeit vom oeffentlichen Netz.
Ihre Vorteile auf einen Blick
- Hohe Autarkie: 10,8 kWp Erzeugung und 10,24 kWh Speicher ermoeglichen einen hohen Eigenverbrauch Ihres Solarstroms rund um die Uhr.
- Notstromfaehig: Der Fronius Hybrid-Wechselrichter unterstuetzt Backup-Betrieb, damit Sie auch bei Netzausfall versorgt sind.
- Sichere Speichertechnik: Der BYD Batteriespeicher setzt auf robuste LiFePO4-Zellen mit einem Wirkungsgrad von ueber 95 %.
- Langlebige Module: Die bifazialen Glas-Glas-Module von JA Solar erzielen durch Rueckseiten-Ertrag zusaetzliche Leistung.
Das System im Detail
Die Solarmodule
Das Set enthaelt 24 bifaziale N-Type Glas-Glas-Module von JA Solar in Full-Black-Optik. Die Module wandeln Sonnenlicht sowohl von der Vorder- als auch von der Rueckseite in Strom um und liefern so einen hoeheren Ertrag. Die stabile Doppelglas-Bauweise sorgt fuer eine hohe mechanische Belastbarkeit und eine lange Lebensdauer Ihrer Photovoltaikanlage. Hinweis: Das beigefuegte Serien-Datenblatt bezieht sich auf die Baureihe JAM78D10; die technischen Werte des Modells JAM54D41LB 455W sind darin nicht enthalten.
Der Wechselrichter
Der Fronius Symo GEN24 10.0 Plus ist ein Hybrid-Wechselrichter mit einer AC-Nennleistung von 10.000 W. Er verbindet PV-Module und Batteriespeicher zu einem effizienten Gesamtsystem und ermoeglicht die Speicherung von ueberschuessigem Solarstrom fuer die Abend- und Nachtstunden. Dank Notstromfunktion sorgt der Wechselrichter fuer zusaetzliche Versorgungssicherheit und ist mit dem BYD HVS Speicher kompatibel.
Der Batteriespeicher
Der BYD Battery-Box HVS+ 10.2 ist ein modularer Hochvolt-Speicher (HV) auf Basis von Lithium-Eisenphosphat (LiFePO4). Mit vier Batteriemodulen erreicht er eine nutzbare Energie von 10,24 kWh. Das System ist jederzeit erweiterbar und verfuegt ueber ein intelligentes Batteriemanagement, das Ihren Solarstrom zuverlaessig speichert und bei Bedarf wieder abgibt.
| SYSTEMÜBERSICHT (Gesamtleistung der Anlage) | |
|---|---|
| Gesamt-PV-Leistung | 10,92 kWp (24 x 455 Wp) |
| Nutzbare Speicherkapazität | 10,24 kWh (BYD HVS+ 10.2) |
| AC-Nennleistung Wechselrichter | 10.000 W |
| Phasigkeit | 1-phasig |
| Notstrom / USV | Notstromfähig (Backup) |
| SOLARMODULE 24x JA SOLAR JAM54D41LB (Bifazial Full Black N-Type Glas-Glas) | |
| Nennleistung pro Modul | 455 Wp |
| Zelltechnologie | N-Type, bifazial, Glas-Glas |
| WECHSELRICHTER 1x FRONIUS SYMO GEN24 10.0 PLUS (Hybrid-Wechselrichter) | |
| AC-Nennleistung | 10.000 W |
| Max. Ausgangsleistung | 10 kW |
| Max. Ausgangsstrom | 43,5 A |
| Anzahl MPP-Tracker | 2 |
| Max. PV-Generatorleistung | 15,0 kWpeak |
| DC-Eingangsspannungsbereich | 65600 V |
| Batterie-Eingangsspannung | 150455 V |
| Schutzart | IP 66 |
| Installation | Innen- und Außenbereich |
| Kompatible Batterien | Fronius Reserva, BYD HVM, BYD HVS |
| Herstellungsland | Österreich |
| BATTERIESPEICHER 1x BYD BATTERY-BOX HVS+ 10.2 (Hochvolt-Speicher, inkl. 4 Module + BCU) | |
| Batterietechnologie | Lithium-Eisenphosphat (LiFePO4) |
| Anzahl der Module | 4 |
| Nutzbare Energie | 10,24 kWh |
| Max. Ausgangsstrom | 25 A |
| Peak Ausgangsstrom | 55 A (15 s) |
| Nominale Spannung | 409,6 V |
| Betriebsspannung | 320460,8 V |
| Batteriewirkungsgrad | 95 % |
| Abmessungen (H/B/T) | 1227 x 610 x 282 mm |
| Gewicht | 168,1 kg |
| Schnittstellen | CAN / RS485 |
| Schutzart | IP55 |
| Installation | Innen- und Außenbereich |
| Zertifizierung | VDE2510-50 / IEC62619 / CE / UKCA / UN38.3 |
| Garantie | 10 Jahre |
Lieferumfang
- 24x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Solarmodul
- 1x Fronius Symo GEN24 SC 10.0 Plus 10kW Hybrid-Wechselrichter
- 4x BYD Battery-Box HVS+ Modul 2,56 kWh Speicher
- 1x BYD Battery-Box Steuereinheit (BCU / BMS) für HVS+/HVM+
