K2 Systems BasicRail Montageset für 10 Module auf Trapezblech (Hochkant / Vertikal)
Planst du eine leistungsstarke und sichere Solaranlage auf deinem Trapezblechdach? Mit diesem optimal abgestimmten Komplett-Set für 10 Module machst du dir den Weg in die eigene Unabhängigkeit so einfach wie möglich. Senke deine Stromkosten, ohne dich mit mühsamer Einzelteil-Recherche oder Kompatibilitätsproblemen aufzuhalten. Du erhältst hier alles aus einer Hand: Eine echte „Plug & Play“-Lösung, die speziell für die Hochkant-Montage (vertikale Ausrichtung) deiner Solarmodule konzipiert wurde. Spare wertvolle Zeit bei der Planung und verlasse dich auf ein System, bei dem jedes Bauteil auf dem Dach perfekt ineinandergreift.
Deine Vorteile mit diesem Komplett-System
- Sorglos-Paket: Alle Bauteile für 10 Module sind exakt aufeinander abgestimmtkein fehlendes Material, wenn du auf dem Dach stehst.
- Cleveres Handling: Durch die handlichen 2,40 m Schienen und passenden Verbinder sparst du dir teure Speditionskosten und hast es bei der Montage deutlich leichter.
- Maximaler Dachschutz: Die innovative, schwimmende Lagerung gleicht Temperaturunterschiede aus und verhindert Risse im Trapezblech.
- Dauerhaft dicht: Spanlose Spezialschrauben mit integrierten EPDM-Dichtscheiben schützen dein Dach verlässlich vor Regenwasser und Rost.
- Elegantes Design: Durchgehende, absolut plane Schienen und edle, schwarz eloxierte Klemmen sorgen für ein optisch makelloses Modulbild.
Geniales Zusammenspiel: Die System-Komponenten im Detail
Das Fundament deiner neuen Anlage bildet das bewährte K2 BasicRail Langschienensystem. Um deine 10 Module sicher in einer Reihe zu montieren, setzen wir bewusst auf die versand- und montagefreundlichen 2,40 m BasicRail 22 Schienen aus hochwertigem Aluminium. Mit den beiliegenden Schienenverbindern (BasicConnector) steckst du diese einfach zu zwei durchgehenden, hochstabilen Strängen (jeweils 12,00 m) zusammen. Das gleicht kleinere Unebenheiten im Dachstuhl sofort aus. Das wahre Highlight ist jedoch das clevere Befestigungsprinzip: Der glasfaserverstärkte BasicClip wird direkt auf der Hochsicke deines Daches verschraubt, während die Montageschiene lediglich in den Clip eingeklickt wird. Durch diese schwimmende Lagerung kann sich das Aluminium bei intensiver Hitze kontrolliert ausdehnen, ohne mechanische Scherkräfte auf dein Blech zu übertragen. Ein BasicLock pro Schienenstrang dient dabei als fester und sicherer Ankerpunkt.
Für den bombenfesten Halt der zehn Module sorgen die universellen Mittel- und Endklemmen (OneMid und Clamp EC). Sie decken nahezu alle gängigen Rahmenhöhen von 25 bis 40 Millimetern ab und verleihen deiner Anlage durch ihre schwarz eloxierte Oberfläche einen hochwertigen Look. Die Dachbefestigung erfolgt blitzschnell und ohne Vorbohren: Die mitgelieferten Dünnblechschrauben aus Edelstahl formen ihr Gewinde spanlos selbst und dichten das Bohrloch durch die aufvulkanisierte EPDM-Dichtscheibe im selben Arbeitsschritt hermetisch ab.
| ALLGEMEINE EIGENSCHAFTEN | |
|---|---|
| System | K2 Systems BasicRail (Auslegung für 10 Module) |
| Dachtyp | Schrägdach |
| Dacheindeckung | Trapezblech |
| Modulausrichtung | Hochkant / Vertikal |
| DACHANFORDERUNGEN & BEFESTIGUNG | |
| Befestigungsart | Direkte Verschraubung in der Hochsicke |
| Minimale Blechstärke (Stahl) | 0,4 mm |
| Minimale Blechstärke (Aluminium) | 0,5 mm |
| Erforderliche Sickenbreite (Kuppe) | Mindestens 22 mm (zur Auflage der BasicRail) |
| Zulässige Dachneigung | 5° bis 75° |
| MATERIAL & TECHNISCHE DETAILS | |
| Material Montageschienen & Klemmen | Aluminium (EN AW-6063 T66) |
| Material Kleinteile & Schrauben | Edelstahl (A2), EPDM (Dichtungen), PA |
| Profilhöhe Montageschiene | 22 mm (BasicRail 22) |
| Statik & Normen | Berechnung nach Eurocode 9, Bauteile geprüft |
| MODULKOMPATIBILITÄT | |
| Geeignete Modulart | Gerahmte Standard-Photovoltaikmodule |
| Zulässige Modulrahmenhöhe | 25 – 40 mm |
| Klemmbereich / Klemmenart | Universal Mittel- und Endklemmen |
| Optik Klemmen | Schwarz eloxiert (für homogenes Modulfeld) |

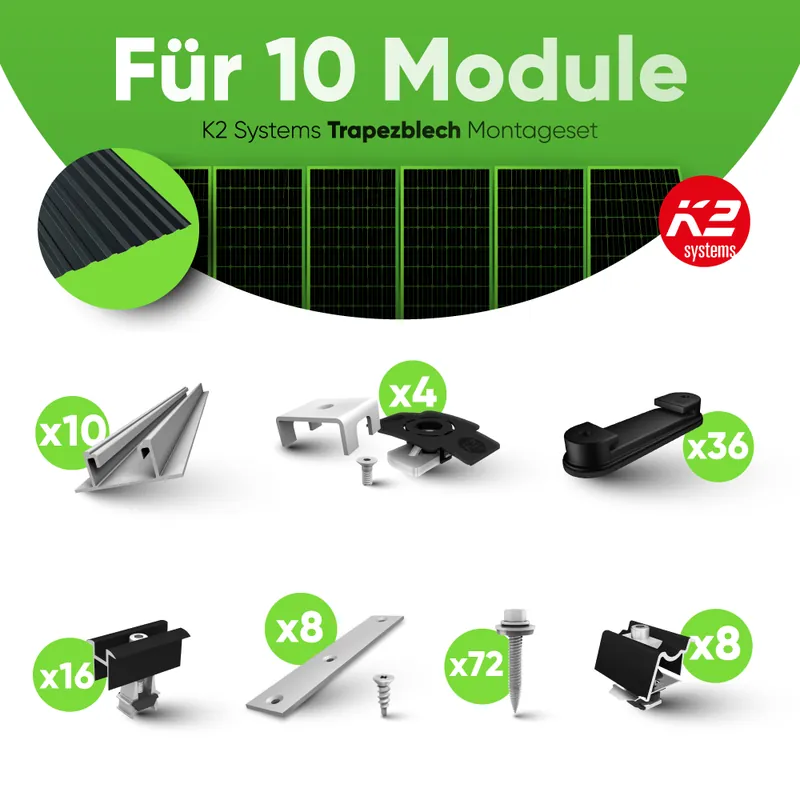

Dein exakter Lieferumfang für 10 Module
- 10 x K2 BasicRail 22; 2.40 m (Art.-Nr. 2003460)
- 36 x K2 BasicRail BasicClip (Art.-Nr. 1001164)
- 72 x K2 Systems Gewindeformende Schraube mit Dichtscheibe 6×38 mm (Art.-Nr. 2003525)
- 4 x K2 BasicRail BasicLock 22 Set (Art.-Nr. 1003558)
- 8 x K2 BasicRail BasicConnector Set (Art.-Nr. 1003571)
- 16 x K2 Universal Mittelklemme OneMid 25-40 mm, schwarz eloxiert (Art.-Nr. 2004148)
- 8 x K2 Universal Endklemme Clamp EC 25-40, schwarz eloxiert (Art.-Nr. 2004545)
Hinweis
Bitte prüfen Sie, ob die lokalen Gegebenheiten Ihres Bauprojekts sich von diesen Annahmen unterscheiden und Änderungen nötig machen. Dieses Paket ersetzt nicht die Planung durch K2 Base. übernimmt keine Haftung für Planung und Statik von mit diesem Paket gebauten Anlagen.
