Beschreibung

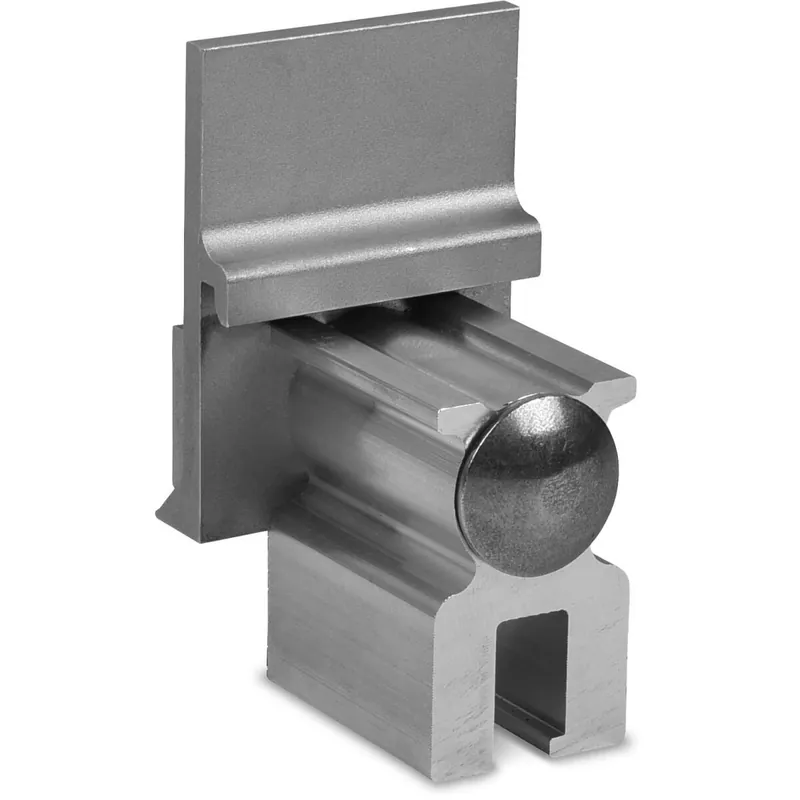

Single Standing SeamClamp CF:xK2 Systems (Art. 2003024)
Die Single Standing SeamClamp CF:x von K2 Systems ist speziell entwickelt für den Einsatz auf doppelt gefalzten Stehfalzdächern (double standing seam). Mit ihrer hochwertigen Fertigung und K2kompatiblen Konstruktion fügt sie sich nahtlos in das bewährte K2 Montagesystem ein.
Dank ihrer exakten Klemmtechnik lässt sich die K2 SingleRail sicher befestigen, ohne dass das Dachmaterial durchbohrt werden mussein entscheidender Vorteil bei der Montage auf Metall- oder Blechdächern. Die Kombination aus AluminiumKlemmkörper und Schrauben aus Edelstahl (A2) garantiert hohe Belastbarkeit und ausgezeichnete Korrosionsbeständigkeit.
Die CF:x-Klemme ist geeignet für doppelte Falzprofile (double standing seam), z. B. aus TitanZink, Aluminium, Edelstahl oder verzinktem Stahl. Mit einer Öffnungsweite von 7 mm fügt sie sich exakt in viele gängige Profilgeometrien ein und bietet gleichzeitig flexible Einsatzmöglichkeiten bei PhotovoltaikMontagen.
Für den Einsatz auf Kupferdächern empfiehlt K2 zusätzlich das Inlay für Seam Clamp, um elektrophysikalische Korrosion zu vermeiden. Auch in Bezug auf Blitzschutz und Potentialausgleich ist die Klemme kompatibel mit K2-Lösungen zur Blitzschutzklemme-Integration.
Mit dieser Klemme ergeben sich für Planer und Installateure effiziente Montageprozesse, kompatibel mit dem K2 SingleRail-System, und zugleich eine sichere, langlebige Verbindung zwischen Dach und PV-Unterkonstruktion.
Technische Spezifikationen
- Öffnungsweite (a): 7,0 mm
- Material Klemmenkörper: Aluminium
- Material Schrauben: Edelstahl A2
- Einsatz auf DoppelfalzDächern: TitanZink, Aluminium, Edelstahl, verzinkter Stahl
- Verkaufseinheit: 50 Stück pro Box
- Gewicht (Einzelstück): ca. 0,143 kg
Montagerichtlinien & Hinweise
Bei der Montage sind die vom Hersteller vorgegebenen Drehmomente (insbesondere für MC und MR) zu beachten. In der Montageanleitung von K2 finden sich Schritt-für-SchrittAnweisungen für das Vorpositionieren der Klemmen, das leichte Vorspannen sowie das endgültige Festziehen nach Justage.
Bei Kupferdächern ist unbedingt auf ein Edelstahl-Inlay zurückzugreifen, um galvanische Effekte zu vermeiden. Außerdem sind Abstände zur thermischen Trennung einzuhalten (max. 6,6 m, bei TitanZink bereits 3,3 m). Für Überschneidungen mit dem Blitzschutzsystem sollte geprüft werden, ob und wie die Klemme als K2 Blitzschutzklemme fungieren kann.
Vorteile & Einsatzbereiche
- Keine Dachdurchdringungminimaler Eingriff in die Dacheindeckung
- Hohe Kompatibilität mit K2 SingleRail- und K2 Montagesystem-Komponenten
- Robust und korrosionsbeständig durch Kombination Aluminium / Edelstahl
- Geeignet für verschiedene Metallprofile und Dachmaterialien
- Einfacher Einbau mit standardisierten Drehmomenten und Systemlogik
- Option zur Einbindung in Blitzschutz- und Potentialausgleichssysteme
Gewicht & Versand
Artikelgewicht (Einzelstück): ca. 0,143 kg
