Beschreibung

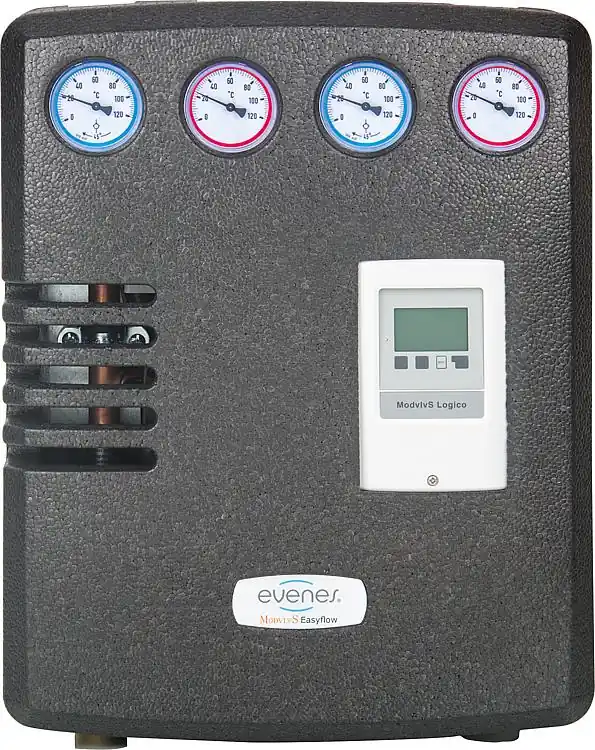

Produktinformationen „Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. mit Regelung“
Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. mit Regelung Ausführung Heizung ohne Warmwasserbereitung, – Witterungsgeführt – Komplett vorverdrahtet – Inkl. Regelung, Mischermotor und Fühler, – Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis – Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet – Einfache Befestigung durch stabile Metallgrundplatte – Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt) – Kompakt und komplett vormontiert – Komplett vorverdrahtet (in der Ausführung mit Regelung) Vorlauf Direktkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Überströmventil Rücklauf Direktkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Vorlauf Mischerkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Umwälzpumpe Wilo Para 15/6 SC 1 x Bivalent-Mischer Rücklauf Mischerkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Technische Daten: – Betriebstemperatur max.: 95 GradC – Betriebsdruck max.: 6 bar – Anschlüsse: DN25(1) IG – Schwerkraftbremse: 20 mbar – Kvs-Wert Direktkreis: 5,0 – Kvs-Wert Mischerkreis: 4,0 – Leistung Direktkreis max.: 35 kW (t 20K) – Leistung Mischerkreis max.: 12 kW (t 8K) – Durchfluss Direktkreis max.: 1510 l/h (t 20K) – Durchfluss Mischerkreis max.: 1300 l/ h (t 8K) – Achsmaß Wärmeerzeuger: 125 mm – Achsmaß Heizkreise: 90 mm – Material: Messing, Kupfer – Isolierung: EPP – Maße (mit Isolierung) HxBxT: 516x400x180 mm
