Beschreibung

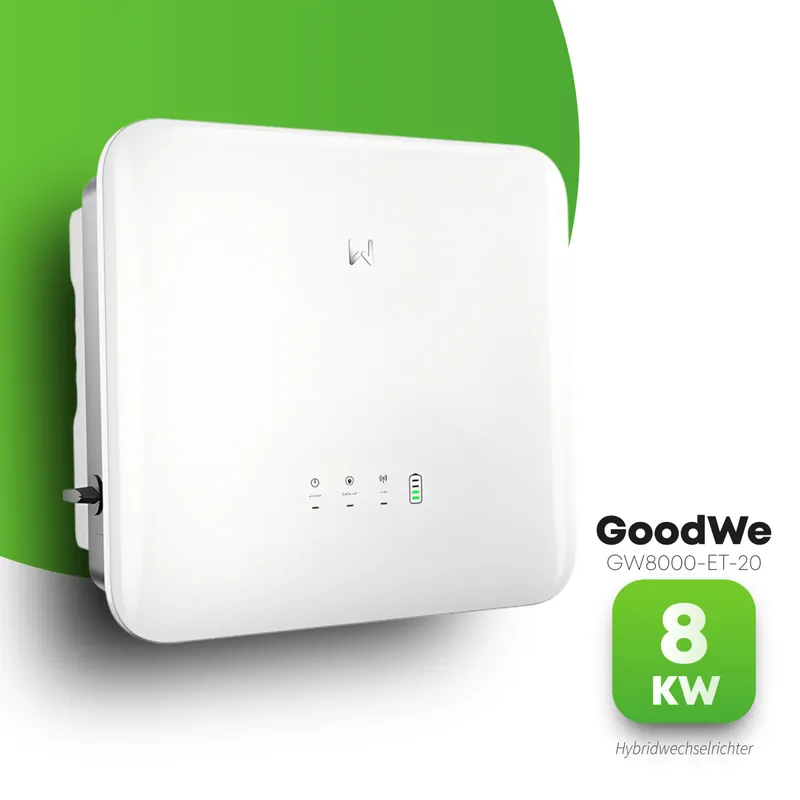

Der GoodWe GW8000-ET-20 ist ein dreiphasiger Hybridwechselrichter der ET G2 Serie mit 8 kW Nennleistung. Er verbindet Ihre Photovoltaikanlage, einen Hochvolt-Batteriespeicher und das Hausnetz in einem Gerätinklusive vollwertiger Notstromversorgung und integriertem intelligenten Zähler.
Hauptvorteile im Überblick
- Hohe PV-Auslastung: Bis zu 12.800 W Eingangsleistung an zwei unabhängigen MPP-Trackern erlauben eine deutliche Überdimensionierung des Solargenerators.
- Belastbare Notstromfunktion: Bei Netzausfall liefert das Gerät 8.000 VA dauerhaft und für 60 Sekunden bis zu 16.000 VAgenug Reserve für anlaufstarke Verbraucher.
- Breiter Batteriespannungsbereich: 150 bis 720 V bei 500 V Nennspannung sorgen für große Freiheit bei der Speicherauswahl und -erweiterung.
- Hoher Wirkungsgrad: 98,0 % Spitzenwirkungsgrad, 97,2 % europäischer Wirkungsgrad und 97,5 % von der Batterie ins Netz.
Eigenverbrauch erhöhen, Netzbezug senken
Der GW8000-ET-20 steuert Erzeugung, Speicherung und Verbrauch automatisch aufeinander ab. Der mitgelieferte Stromwandler (CT) und der integrierte intelligente Zähler erfassen den Energiefluss am Netzanschlusspunkt, sodass Überschussstrom vorrangig in die Batterie fließt statt ungenutzt eingespeist zu werden. Über den DRED-/RCR-Port erfüllt das Gerät die deutschen Anforderungen an Rundsteuerempfänger und die Steuerbarkeit nach § 14a EnWG.
Die Batterie lädt mit bis zu 12.000 W und entlädt mit bis zu 8.800 W bei jeweils 30 A Dauerstrom. Aus dem Versorgungsnetz kann der Wechselrichter kurzfristig bis zu 16.000 VA aufnehmenhilfreich, wenn im Winter schnell nachgeladen werden soll.
Montage und Sicherheit
Mit 23 kg Gewicht und Schutzart IP66 eignet sich das Gerät für die Wandmontage im Innen- und Außenbereich bei Temperaturen von 35 °C bis +60 °C. Die Kühlung erfolgt lüfterlos über natürliche Konvektion, die Geräuschemission liegt unter 30 dB. DC-Schalter, Isolationswiderstandsüberwachung, Fehlerstromüberwachung, Verpolungsschutz auf PV- und Batterieseite sowie Typ-II-Überspannungsschutz auf AC- und DC-Seite sind bereits integriert. Die Anbindung an das GoodWe SEMS-Portal erfolgt über den beiliegenden Smart Dongle per WLAN, LAN oder Bluetooth.
| ALLGEMEINE DATEN (Basisinformationen zum Wechselrichter) | |
|---|---|
| Hersteller | GoodWe |
| Modell | GW8000-ET-20 (ET G2 Serie) |
| Gerätetyp | Dreiphasiger Hybridwechselrichter (Hochvolt-Batterie) |
| Abmessungen (B × H × T) | 496 × 460 × 221 mm |
| Gewicht | 23 kg |
| Schutzart | IP66 |
| Montageart | Wandmontage |
| Kühlung | Natürliche Konvektion (lüfterlos) |
| Geräuschemission | |
| Betriebstemperatur | 35 °C bis +60 °C |
| Max. Einsatzhöhe | 4.000 m |
| Topologie | Nicht isoliert |
| Eigenverbrauch bei Nacht | |
| PV-EINGANG (Solargenerator-Anschluss) | |
| Max. Eingangsleistung | 12.800 W |
| Max. Eingangsspannung | 1.000 V (max. Betriebsspannung 950 V) |
| MPPT-Betriebsspannungsbereich | 120850 V |
| MPPT-Spannungsbereich bei Nennleistung | 285850 V |
| Nenn-Eingangsspannung | 620 V |
| Einschaltspannung | 150 V |
| Anzahl MPP-Tracker / Stränge | 2 MPPT / 1 Strang je MPPT |
| Max. Eingangsstrom je MPPT | 16 A |
| Max. Kurzschlussstrom je MPPT | 24 A |
| DC-Anschluss | MC4 (46 mm²) |
| BATTERIE-EINGANG (Hochvolt-Speicheranbindung) | |
| Batterietyp | Li-Ion (Hochvolt) |
| Nenn-Batteriespannung | 500 V |
| Batteriespannungsbereich | 150720 V |
| Anzahl Batterieeingänge | 1 |
| Max. Dauer-Lade- / Entladestrom | 30 A / 30 A |
| Max. Ladeleistung | 12.000 W |
| Max. Entladeleistung | 8.800 W |
| AC-AUSGANG NETZBETRIEB (Einspeisung ins öffentliche Netz) | |
| Nennausgangsleistung | 8.000 W |
| Max. Scheinleistung an das Netz | 8.000 VA |
| Max. Scheinleistungsaufnahme vom Netz | 16.000 VA |
| Nenn-Ausgangsspannung | 400 / 380 V, 3L / N / PE |
| Ausgangsspannungsbereich | 170290 V (Phasenspannung) |
| Nenn-Netzfrequenz / Bereich | 50 / 60 Hz · 4565 Hz |
| Max. AC-Strom an das Netz | 11,6 A |
| Max. AC-Stromaufnahme vom Netz | 21,0 A |
| Leistungsfaktor | 0,8 voreilend0,8 nacheilend |
| Max. Gesamtklirrfaktor (THDi) | |
| Max. Ausgangsleistung je Phase (unsymmetrisch) | 4 kW |
| AC-Anschluss | Durchgangsklemmenblöcke UW10 |
| AC-AUSGANG NOTSTROM (Back-up bei Netzausfall) | |
| Nenn-Scheinleistung Notstrom | 8.000 VA |
| Max. Scheinleistung ohne Netz | 8.000 VA (16.000 VA für 60 Sekunden) |
| Max. Scheinleistung mit Netz | 8.000 VA |
| Max. Ausgangsstrom | 17,4 A (23,3 A für 60 Sekunden) |
| Nenn-Ausgangsspannung / -frequenz | 400 / 380 V · 50 / 60 Hz |
| Ausgangs-THDv (lineare Last) | |
| WIRKUNGSGRAD & SCHUTZ (Effizienz und Sicherheitsfunktionen) | |
| Max. Wirkungsgrad | 98,0 % |
| Europäischer Wirkungsgrad | 97,2 % |
| Max. Wirkungsgrad Batterie zu AC | 97,5 % |
| MPPT-Wirkungsgrad | 99,5 % |
| Integrierte Schutzfunktionen | PV-Isolationswiderstandserkennung, Fehlerstromüberwachung, PV- und Batterie-Verpolungsschutz, Anti-Inselbildungsschutz, AC-Überstrom-, Kurzschluss- und Überspannungsschutz, DC-Schalter, Fernabschaltung |
| PV AFCI 3.0 (Lichtbogenschutz) | optional |
| Überspannungsschutz | DC Typ II · AC Typ II |
| Schutzklasse / Verschmutzungsgrad | I / III |
| KOMMUNIKATION & NORMEN (Anbindung und Zertifizierung) | |
| Benutzerschnittstelle | LED, WLAN + App |
| Kommunikation mit BMS | RS485, CAN |
| Kommunikation mit Zähler | RS485 |
| Kommunikation mit Portal | WLAN + LAN + Bluetooth (4G optional) |
| Smart Meter | Integriert (CT im Lieferumfang) |
| Netzsteuerung | DRED- / RCR- / § 14a EnWG-Port |
| Netznormen | VDE-AR-N 4105, EN 50549-1 |
| Sicherheitsvorschriften | IEC 62109-1 & -2 |
| EMV | EN 61000-6-1, -6-2, -6-3, -6-4 |
Lieferumfang
- GoodWe GW8000-ET-20 Wechselrichter (1×)
- Befestigungsplatte (1×) inkl. Schraube (1×) und Dehnschrauben (4×)
- PV-Stecker (2×)
- Batterieverbinder (2×)
- Smart Dongle (1×)
- Stromwandler CT (1×) inkl. CT-Anschlussleitung (1×)
- BMS-Kommunikationsleitung (1×)
- Klemmensatz: 6-PIN-Klemme (1×), 2-PIN-Klemme (1×), 4-PIN-Klemmen (3×), PE-Klemme (1×), Netzklemmen (12×), röhrenförmige Klemmen (20×)
- Netzabdeckung (1×)
- Verbindungstool (2×), Sechskantschraubendreher (1×), Schraubendreher (1×)
- Dokumentation (1×)
