Beschreibung

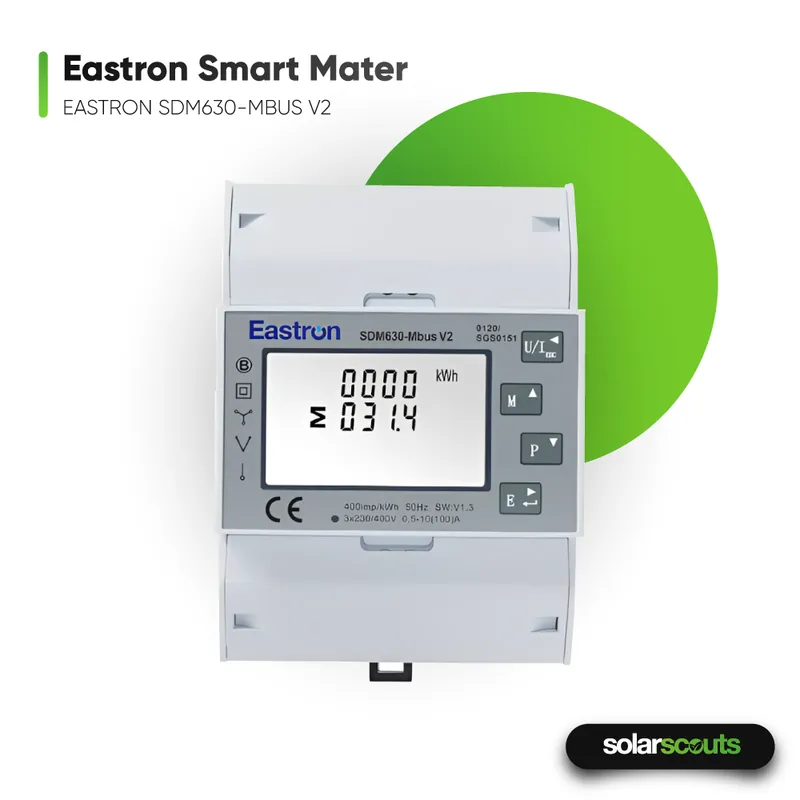

Der Eastron SDM630-Modbus V2 ist ein kompakter Hutschienen-Energiezähler für ein- und dreiphasige Stromnetze. Mit Direktanschluss bis 100 A, RS485-Modbus-Schnittstelle und bidirektionaler Messung eignet er sich besonders als externer Energiezähler für Hybrid-Wechselrichter-Systemeetwa in Kombination mit Deye Hybrid-Wechselrichtern zur Steuerung von Eigenverbrauch und Netzeinspeisung.
Hauptvorteile für Ihre Anlage
- Direktmessung bis 100 A: Der Anschluss erfolgt ohne externe Stromwandler und spart so Kosten und Installationsaufwand.
- Ein- und dreiphasig einsetzbar: Unterstützt die Netzsysteme 1P2W, 3P3W und 3P4W und passt damit in nahezu jede Installation.
- RS485 Modbus RTU: Über die Modbus-Schnittstelle lässt sich der Zähler in Wechselrichter- und Energiemanagement-Systeme einbinden und fernauslesen.
- Bidirektionale Messung: Bezug und Einspeisung von Wirk- und Blindenergie werden getrennt erfasstdie Grundlage für Eigenverbrauchsoptimierung und Nulleinspeisung.
- Hohe Genauigkeit: Die Wirkenergie wird gemäß Klasse 1 nach IEC 62053-21 gemessen.
Präzise Netzmessung für Ihr Energiesystem
Damit ein Hybrid-Wechselrichter die Einspeisung ins öffentliche Netz regeln oder den Eigenverbrauch optimieren kann, benötigt er einen exakten Messwert des Netzaustauschs am Netzanschlusspunkt. Genau diese Aufgabe übernimmt der SDM630-Modbus V2: Er erfasst kontinuierlich Spannung, Strom, Leistung, Leistungsfaktor sowie importierte und exportierte Energie und stellt die Werte über RS485 zur Verfügung. Die Montage erfolgt platzsparend auf einer 35-mm-Hutschiene, die Konfiguration von Modbus-Adresse, Baudrate und Impulsausgängen direkt am Frontpanel. Zusätzlich stehen zwei Impulsausgänge zur Energieerfassung bereit. So behalten Sie Erzeugung und Verbrauch jederzeit im Blick und schaffen die Basis für ein effizientes, netzdienliches Zusammenspiel Ihrer Komponenten. [BITTE PRÜFEN: konkrete Anschluss-/Konfigurationsvorgaben richten sich nach dem jeweiligen Wechselrichter-Handbuchim Datenblatt nicht enthalten.]
| ALLGEMEINE DATEN (Basisinformationen zum Zähler) | |
|---|---|
| Hersteller | Eastron |
| Modell | SDM630-Modbus V2 |
| Gerätetyp | Hutschienen-Energiezähler (DIN-Rail) |
| Netzsysteme | 1-phasig (1P2W), 3-phasig (3P3W / 3P4W) |
| Montage | 35-mm-Hutschiene |
| Anschlussart | Direktmessung bis 100 A (ohne Stromwandler) |
| Genauigkeitsklasse | Wirkenergie Klasse 1 (IEC 62053-21) |
| MESS- & ANSCHLUSSWERTE (Spannung & Strom) | |
| Grundstrom (Ib) | 10 A |
| Maximalstrom (Imax) | 100 A |
| Mindeststrom | 5 % von Ib |
| Anlaufstrom | 0,4 % von Ib |
| Spannung L-N | 100289 V AC (nicht bei 3P3W) |
| Spannung L-L | 173500 V AC (nur 3-phasig) |
| Spannungseingang | 4-Wege-Klemme für 25 mm² flexible Leitung |
| MESSGRÖSSEN & MESSBEREICHE (erfasste Werte) | |
| Messgrößen | Spannung, Strom, Frequenz, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, THD, max. Leistungs-/Strombedarf |
| Energiemessung | Bidirektional: importierte & exportierte Wirk- und Blindenergie |
| Wirkleistung | 099.999 W |
| Blindleistung | 099.999 VAr |
| Scheinleistung | 099.999 VA |
| Energie | 0999.999,99 kWh / kVArh |
| Oberwellenverzerrung (THD) | bis zur 19. Harmonischen |
| GENAUIGKEIT (Messtoleranzen) | |
| Wirkenergie | Klasse 1 (IEC 62053-21) |
| Spannung | 0,5 % des max. Messbereichs |
| Strom | 0,5 % vom Nennwert |
| Wirkleistung | ±1 % des max. Messbereichs |
| Blindleistung | ±2 % des max. Messbereichs |
| Frequenz | 0,2 % des mittleren Frequenzbereichs |
| Leistungsfaktor | 1 % von Eins (0,01) |
| KOMMUNIKATION & AUSGÄNGE (Schnittstellen) | |
| Schnittstelle | RS485 (Modbus RTU) |
| Baudrate | 2400 / 4800 / 9600 / 19200 / 38400 bps |
| Modbus-Adresse | 001247 |
| Parität | keine (Standard) / gerade / ungerade |
| Stoppbits | 1 oder 2 |
| Impulsausgänge | 2 (passiv); Ausgang 1 konfigurierbar, Ausgang 2 fest 400 imp/kWh |
| Impulsbreite | 200 / 100 / 60 ms |
| UMGEBUNG & ABMESSUNGEN (Betrieb & Bauform) | |
| Betriebstemperatur | -25 °C bis +55 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Relative Luftfeuchtigkeit | 090 %, nicht kondensierend |
| Einsatzhöhe | bis 2000 m |
| Aufwärmzeit | 10 s |
| Vibration | 1050 Hz, IEC 60068-2-6, 2 g |
| Abmessungen (B × H × T) | 72 × 100 × 66 mm (4 Teilungseinheiten) |
Lieferumfang
- Eastron SDM630-V2
- Bedienungsanleitung
