Beschreibung

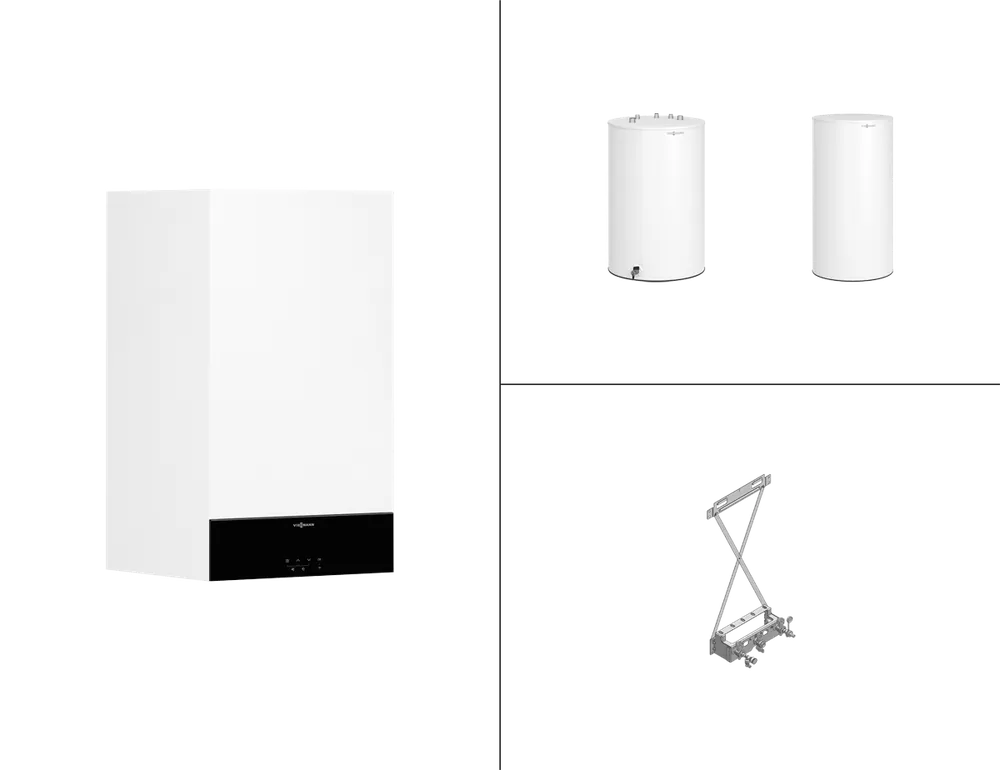

Viessmann Paket Vitodens 100-W B1KG 19kW Gaskombitherme mit Vitotrol 100 UTDB
Einleitung
Das Viessmann Paket Vitodens 100-W B1KG 19kW Gaskombitherme mit Vitotrol 100 UTDB ist eine kompakte Gas-Brennwertkombitherme für Heizung und Warmwasserbereitung in Wohngebäuden. Als Produkt von Viessmann verbindet das Paket bewährte Brennwerttechnik mit einer benutzerfreundlichen Regelung und ist für raumtemperaturgeführten Betrieb ausgelegt. Das Gerät bietet eine platzsparende Wandmontage, einen korrosionsbeständigen Edelstahl-Wärmetauscher und ist für den effizienten Betrieb mit Erd- oder Flüssiggas geeignet.
Vorteile und Besonderheiten
- Hocheffiziente Brennwerttechnik für gesteigerte Energieausnutzung
- Modulierender, gebläseunterstützter Vormischbrenner mit Lambda Pro-Regelung
- Integrierte Regelung Vitotrol 100 UTDB für raumtemperaturgeführten Betrieb
- WLAN-Schnittstelle für einfache Anbindung und Bedienung
- Anschlussfertig verrohrt und verdrahtet mit eingebauten Sicherheitsarmaturen
- Drehzahlgeregelte Hocheffizienz-Umwälzpumpe und 3-Wege-Ventil für Speicheranbindung
- Gute Geräuschwerte und kompaktes Design für Wohnraumnutzung
Technische Details
Die Vitodens 100-W B1KG ist in der hier beschriebenen Ausführung für eine Nenn-Wärmeleistung bis 19 kW ausgelegt. Der Leistungsbereich beträgt bei 50/30°C Heizwassertemperatur 3,2 bis 19,0 kW. Elektrische Anschlusswerte sind 230 V / 50 Hz; die elektrische Leistungsaufnahme liegt bei Nenn-Wärmeleistung bei 48 W. Abgasanschluss: Ø 60 mm, Zuluftanschluss: Ø 100 mm. Zulässige Vorlauftemperatur bis 82 °C und zulässiger Betriebsdruck bis 3 bar. Abmessungen (H x B x L): 700 x 400 x 360 mm; Gewicht ohne Heizwasser: ca. 3235 kg; Wasserinhalt: ca. 3 l. Die Vitodens 100-W erzielt im Verbund mit der Brennertechnik gute Wirkungsgrade durch Nutzung der Abgaswärme und verfügt über einen langlebigen Edelstahl-Wärmetauscher.
Anwendung und Einsatzbereiche
Das Paket eignet sich primär für Ein- und Mehrfamilienhäuser zur kombinierten Beheizung und Trinkwassererwärmung. Dank der modulierenden Brennerregelung passt sich die Therme dem momentanen Wärmebedarf an und sorgt für einen energieeffizienten Betrieb bei wechselndem Lastprofil. Die Anlage kann raumtemperaturgeführt betrieben werden; für witterungsgeführten Betrieb ist zusätzlich ein Außentemperatursensor erforderlich (als Zubehör). Durch das mitgelieferte 3-Wege-Ventil ist der Anschluss eines Warmwasserspeichers möglich, womit Komfortanforderungen und kurzfristige Spitzenabdeckung erfüllt werden.
Lieferumfang
Im Paket enthalten sind die Viessmann Vitodens 100-W Gas-Brennwertkombitherme B1KG (19 kW), die Regelung Vitotrol 100 UTDB für raumtemperaturgeführten Betrieb, sicherheitsrelevante Armaturen inklusive Gas-Eckhahn mit thermischem Sicherheitsventil, drehzahlgeregelte Hocheffizienz-Umwälzpumpe, 3-Wege-Ventil, Ausdehnungsgefäß (8 l), kesselanschluss-Stück sowie anschlussfertige Verrohrung und Verdrahtung für die Aufputzmontage. Hinweis: Außentemperatursensor ist optionales Zubehör für witterungsgeführten Betrieb.
Fazit
Das Viessmann Paket Vitodens 100-W B1KG 19kW mit Vitotrol 100 UTDB ist eine praxisgerechte Lösung für Wohngebäude, die Wert auf Effizienz, kompakte Bauweise und zuverlässige Regelung legen. Viessmann steht für langlebige Qualität und technische Kompetenz; dieses Paket bietet eine solide Basis für wirtschaftlichen Betrieb und komfortable Warmwasserbereitung. Für Eigentümer, die eine platzsparende, technisch ausgereifte Kombitherme suchen, ist die Vitodens 100-W eine empfehlenswerte Wahl.
Technische Daten
| Vitodens 100-W B1KG | 19 kW | 25 kW | |
| Nenn-Wärmeleistungsbereich | |||
| bei 50/30°C Heizwassertemperatur | kW | 3,2 bis 19,0 | 3,2 bis 25,0 |
| bei 80/60°C Heizwassertemperatur | kW | 2,9 bis 17,5 | 2,9 bis 23,0 |
| Nenn-Wärmebelastung (Qn) | kW | 2,3 bis 17,8 | 2,3 bis 23,4 |
| Abgasanschluss | Ø mm | 60 | |
| Zuluftanschluss | Ø mm | 100 | |
| Zul. Vorlauftemperatur | °C | 82 | |
| Zul. Betriebsdruck | bar | 3 | |
| Elektrische Leistungsaufnahme | |||
| Bei Nenn-Wärmeleistung | W | 48 | 67 |
| Nennspannung | V/Hz | 230 / 50 | |
| Abmessungen | |||
| Höhe | mm | 700 | |
| Breite | mm | 400 | |
| Länge | mm | 360 | |
| Gewicht Ohne Heizwasser und Verpackung | kg | 32 | |
| Wasserinhalt | L | 3 | |
| Schalldruckpegel bei Voll-Last | |||
| Bei Teillast | dB(A) | 31,9 | |
| Bei Nenn-Wärmeleistung | dB(A) | 49,1 | 50 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmannn |
| Serie: | Vitodens 100-W |
| Bezeichnung: | Gas-Brennwertheizgerät, 3,2 bis 25,0 kW für raumluftabhängigen oder raumluftunabhängigen Betrieb |
| Artikelnummer: | Z030532 |
| Wärmepumpenregelung: | für angehobenen oder witterungsgeführten Betrieb |
| Abmessungen (H x B x L): | 700 x 400 x 360 cm |
| Gewicht: | 35 kg |
| Abgasanschluss: | DN 60 |
| Zuluftanschluss: | DN 100 |
| Trinkwasserleistung: | 26,8 kW |
