Beschreibung

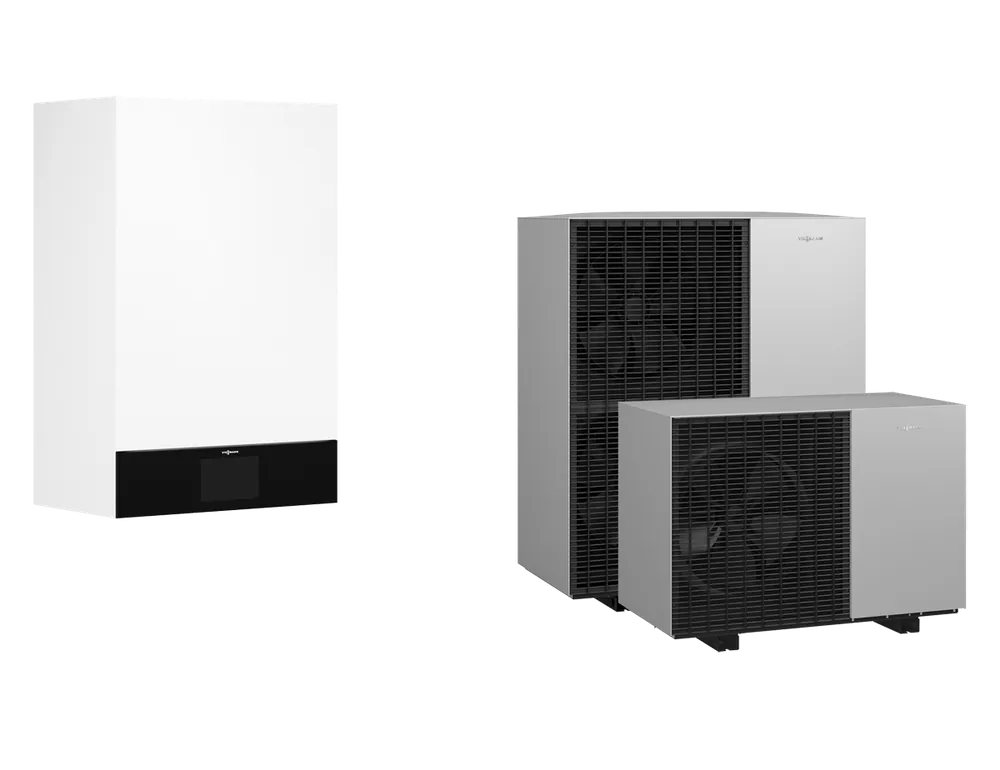

Viessmann Vitocal 150-A Hybrid A10 Luft/Wasser-Wärmepumpe, Monoblock, 2,6-12,0 kW, 400 V, R290, Antifreeze
Einleitung
Die Viessmann Vitocal 150-A Hybrid A10 ist eine Monoblock Luft/Wasser-Wärmepumpe, die Heizen, Kühlen und Warmwasserbereitung in einem kompakten System vereint. Als Teil der renommierten Vitocal-Familie bietet Viessmann mit diesem Modell eine effiziente, umweltfreundliche Lösung für Wohn- und Geschäftsgebäude. Die A10-Ausführung in 400 V ist für einen Leistungsbereich von 2,6 bis 12,0 kW ausgelegt und nutzt das natürliche Kältemittel R290 sowie eine Antifreeze-Ausstattung für robusten Betrieb auch bei niedrigen Außentemperaturen.
Vorteile und Besonderheiten
- Hohe Jahresarbeitszahl dank elektronischem Expansionsventil und DC-Inverter-Technologie
- Umweltfreundliches Kältemittel R290 mit sehr geringem GWP
- Monoblock-Aufbau reduziert Installationsaufwand und minimiert Kältemittellecks in Innenräumen
- Breiter Leistungsbereich 2,612,0 kW für flexible Einsatzmöglichkeiten
- Integrierte Hydraulik- und Steuerfunktionen mit Hydro AutoControl für präzise Volumenstromregelung
- Leiser Betrieb durch drehzahlgeregelten Doppelrollkolben-Verdichter und gedämmte Außenkomponenten
- Kompatibilität mit Viessmann Regelsystemen und Kommunikationsschnittstellen (CAN-BUS, PlusBus, optional WLAN/LAN)
Technische Details
Die Vitocal 150-A Hybrid A10 ist als Monoblock-Außeneinheit mit passender Inneneinheit konzipiert. Die Außeneinheit verfügt über DC-Inverter-Technologie, einen drehzahlgeregelten Doppelrollkolben-Verdichter, elektronisches Expansionsventil sowie korrosionsbeständigen Verdampfer mit Blue Fin-Beschichtung. Die Inneneinheit (IDU) enthält Hydro AutoControl-Hydraulik, eine hocheffiziente Umwälzpumpe, einen 16 l Abtau-/Durchlauferhitzer-Puffer sowie witterungsgeführte Regelung und ein 7-Zoll-Farb-Touchdisplay. Als Kältemittel kommt R290 zum Einsatz. Leistungsdaten (A7/W35) liegen im Bereich bis 12,0 kW mit einer gemessenen COP von bis zu 5,2 bei bestimmten Typen; die maximale Vorlauftemperatur beträgt 70 °C. Schallleistungspegel der Außenstation liegen je nach Typ bei rund 5155 dB(A). Abmessungen und Gewicht sind: Außeneinheit ca. 1382 x 1144 x 600 mm, Gewicht ca. 197 kg; Innenmaße 920 x 450 x 360 mm. Weitere technische Details und genaue Leistungskennlinien entnehmen Sie bitte den offiziellen Viessmann-Datenblättern.
Anwendung und Einsatzbereiche
Die Vitocal 150-A Hybrid A10 eignet sich für Ein- und Mehrfamilienhäuser sowie kleinere gewerbliche Objekte, die eine energieeffiziente Wärmeerzeugung und optional Kühlung benötigen. Dank der Monoblock-Bauweise ist die Außeneinheit unabhängig vom Innenraum-Kältekreislauf, was die Installation vereinfacht. Typische Einsatzbereiche sind Fußbodenheizungen, Niedertemperatur-Heizkörper oder Systeme, die Vorlauftemperaturen bis 70 °C erfordern. Die witterungsgeführte Regelung ermöglicht eine automatische Anpassung an Außentemperaturen, und die Kommunikationsschnittstellen bieten einfache Integration in bestehende Viessmann-Systeme zur Vernetzung und Fernwartung.
Lieferumfang
Im Lieferumfang ist die Viessmann Vitocal 150-A Hybrid A10 Wärmepumpe enthalten, bestehend aus Außeneinheit (Monoblock) und der zugehörigen Inneneinheit (IDU-A) mit Hydro AutoControl-Funktionen. Ebenfalls zur Serie gehören montagerelevante Komponenten wie die Montageschiene für die Inneneinheit. Beachten Sie, dass für die Inneneinheit je nach Installationssituation erforderliches Zubehör wie Montagehilfe Basic oder Montagehilfe Comfort bauseits mitbestellt werden muss. Anschluss-Sets, Verbindungsleitungen und Kommunikationszubehör (WLAN/LAN) sind optional erhältlich und nicht automatisch im Standardlieferumfang enthalten.
Fazit
Die Viessmann Vitocal 150-A Hybrid A10 ist eine technisch vielseitige und umweltorientierte Monoblock-Wärmepumpe, die durch den Einsatz von R290, die breite Modulation und die integrierte Hydrauliklösung überzeugt. Viessmann stellt mit der Vitocal-Serie eine zuverlässige und gut regelbare Systemlösung bereit, die sich besonders für Modernisierungen und Neubauten eignet, in denen Effizienz, niedrige Betriebsgeräusche und Systemintegration wichtig sind. Wir empfehlen die Abstimmung der Auslegung und des Zubehörs mit einem Viessmann-Fachpartner, um optimalen Betrieb und Förderfähigkeit zu gewährleisten.
Technische Daten
| Vitocal 150-A Hybrid | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,000024 | 0,000024 | 0,000024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit IDU-A Hybrid | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Außeneinheit ODU 150-A | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A Hybrid |
| Bezeichnung: | A10 Luft/Wasser-Wärmepumpe, Monoblock, 2,6-12,0 kW, 400 V, R290, Antifreeze |
| Artikelnummer: | Z032291 |
| Nennwärmeleistung (A7/W35): | 7,4 kW |
| COP (A7/W35): | 5,2 |
| Leistungsbereich (A7/W35): | 2,6 – 12,0 kW |
| Nennwärmeleistung (A-7/W35): | 9,7 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 4,8 kW |
| Schallleistungspegel (außen): | 59 dB(A) |
| Gewicht Außeneinheit: | 197 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 1382 x 1144 x 600 mm |
