Beschreibung
K2 Systems D-Dome 6.10 Classic – Flachdach Montageset für 6 Module (Ost/West) – 10° Neigung. Holen Sie das absolute Ertragsmaximum aus Ihrer ungenutzten Flachdachfläche und starten Sie in die Unabhängigkeit! Dieses komplett vorkonfigurierte Montagesystem liefert Ihnen eine perfekt aufeinander abgestimmte Profilösung, bei der jede einzelne Komponente nahtlos ineinandergreift. Statt mühsam Einzelteile zusammenzusuchen, erhalten Sie ein aerodynamisches und statisch durchdachtes Gesamtsystem für sechs Solarmodule. Die clevere Ost/West-Ausrichtung sorgt dafür, dass Sie den ganzen Tag über gleichmäßig Ihren eigenen Strom nutzen können, während das System sturmsicher auf Ihrem Dach ruhtund das komplett ohne Bohren oder Dachdurchdringung. Schützen Sie Ihre Dachhaut und setzen Sie auf ein Ingenieurs-Meisterwerk für Ihre Stromkostenersparnis.
Ihre Vorteile mit dem D-Dome 6.10 Classic Komplett-System
- Maximaler Ertrag auf kleinem Raum: Die doppelseitige Ost/West-Aufständerung nutzt Ihre Dachfläche optimal aus, da keine Abstände für Schattenwurf freigelassen werden müssen.
- Sicher ohne Dachdurchdringung: Das aerodynamische Design hält das System durch die Windströmung und geringen Ballast sicher auf dem Dach. Ihre sensible Dachhaut aus Folie, Bitumen oder Kies bleibt zu 100 % unbeschädigt.
- Ballastarm durch 10° Neigung: Der strömungsoptimierte, flache Neigungswinkel minimiert die Windangriffsfläche extrem. Dadurch muss nur ein absolutes Minimum an beschwerendem Ballast aufgebracht werdenideal für Dächer mit geringen Traglastreserven.
- Sorgenfreie Plug & Play Montage: Alle Systemteile, vom Bautenschutz bis zum Kabelbinder, sind exakt auf Ihre 6 Module zugeschnitten. Das spart Zeit, Nerven und teure Handwerkerkosten.
Perfektes Zusammenspiel: Die System-Komponenten im Detail
Das Herzstück dieser Anlage bildet das K2 D-Dome 6.10 Base Set in Kombination mit dem Dome 6.10 Peak. Die robusten Aluminium-Basisschienen bilden das langlebige Fundament. Um Ihr Dach bestmöglich zu schützen und die Reibung zu erhöhen, ist die schubweiche Spezial-Unterlage (Mat S) bereits integriert. Sie gleicht thermische Ausdehnungen aus und sorgt dafür, dass das System absolut rutschfest steht. Die präzisionsgefertigten Peak-Aufnahmen sorgen für die exakte, beidseitige 10-Grad-Aufständerung Ihrer Module.
Für den bombenfesten und optisch ansprechenden Halt der Solarpanele sorgt das DomeClamp EC Black Set. Diese Universal-Klemmen in einem eleganten, schwarz eloxierten Finish greifen den Modulrahmen sicher und lassen sich flexibel auf Rahmenhöhen von 30 bis 50 mm einstellen.
Auch an die Details für Sicherheit und Ordnung wurde gedacht: Die integrierten Dome SpeedPorter dienen als smarte, verrutschfreie Ablage für Ihre bauseitigen Ballaststeine. Sie sorgen dafür, dass die Gewichte die Dachoberfläche nicht berühren und das Wasser ungehindert abfließen kann. Abgerundet wird das Gesamtsystem durch den UV- und witterungsbeständigen K2 Cable Manager. Er führt Ihre Solarkabel sauber an der Aluminiumkonstruktion entlang, schützt sie vor scharfen Kanten oder Nässe und garantiert so einen störungsfreien Betrieb Ihrer Anlage.
| Allgemeine Systemdaten | |
|---|---|
| Systemtyp | K2 Systems D-Dome 6.10 (Ost-West-System) |
| Anwendungsbereich | Flachdach ( 10° Dachneigung) |
| Aufständerungswinkel | 10° |
| Ausrichtung | Ost-West (Doppelseitig) |
| Modulanordnung | Horizontal (Landscape) – klemmend an der langen Seite |
| Untergrund | Beton, Bitumen, Folie, Kies, Gründach, Trapezblech |
| Reibwerte | Automatische Ermittlung bei K2 Base Planung |
| Mechanische Daten & Material | |
| Material Komponenten | Aluminium (EN AW-6063 T66), Edelstahl (1.4301), EPDM |
| Modulrahmenhöhe | 30 – 50 mm (Universalklemmen) |
| Zulässige Modullänge | 1448 – 2390 mm |
| Zulässige Modulbreite | 950 – 1170 mm |
| Funktionsweise | Aerodynamisch optimiertes System (platzsparend & ballastarm) |
| Thermische Trennung | Nach maximal 15,5 m im Verbund erforderlich |
| Normen & Zertifizierung | |
| Berechnungsgrundlage | Eurocode 1 und 9, DIN EN 1991 (Einwirkungen auf Tragwerke) |
| Windkanaltests | Geprüft im Grenzschichtwindkanal |
| Garantie | 12 Jahre Produktgarantie (gemäß Herstellerbedingungen) |

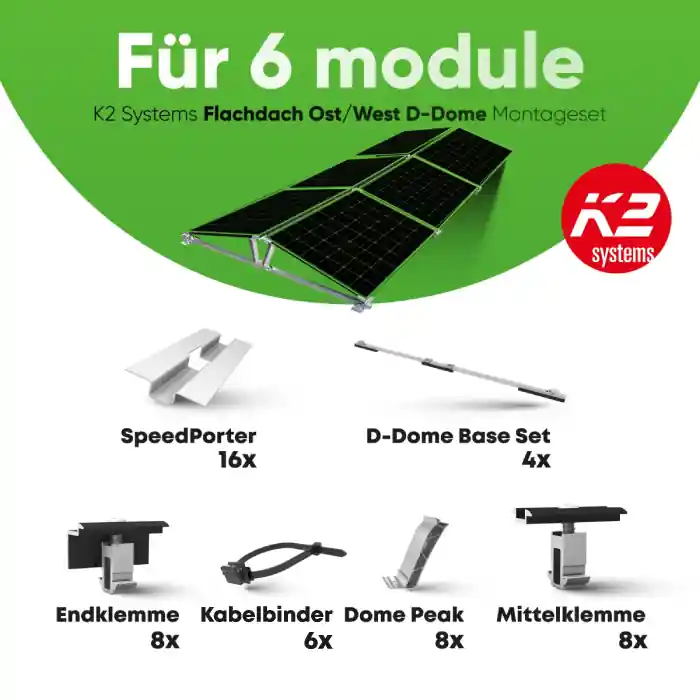

LieferumfangDas Komplett-Paket für 6 Module (3×2 Block)
- 4 x K2 D-Dome 6.10 Base Set (Vormontierte Grundeinheit inkl. Schutzmatte Mat S)
- 8 x K2 Dome 6.10 Peak (Aufständerungs-Bügel für 10° Neigung)
- 8 x K2 DomeClamp EC Black Set 30-50 – Universalmittelklemmen (Schwarz eloxiert, zur 4-Punkt-Fixierung pro Modul)
- 8 x K2 DomeClamp MC Black Set 30-50 (Mittelklemmen schwarz, zur Verbindung der Module)
- 16 x K2 Dome SpeedPorter (Flexible Ballast-Aufnahme)
- 6 x K2 Cable Manager PA66W (Für saubere Kabelführung an der Unterkonstruktion)
Hinweis
Bitte prüfen Sie, ob die lokalen Gegebenheiten Ihres Bauprojekts sich von diesen Annahmen unterscheiden und Änderungen nötig machen. Dieses Paket ersetzt nicht die Planung durch K2 Base. übernimmt keine Haftung für Planung und Statik von mit diesem Paket gebauten Anlagen.
