Beschreibung

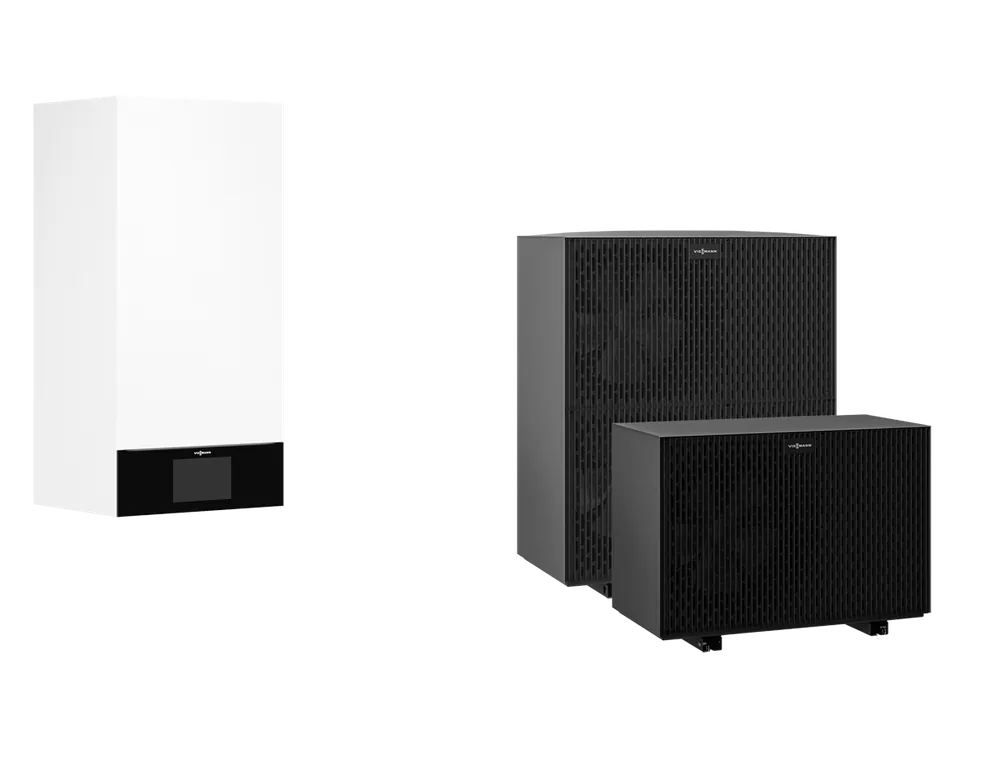

Viessmann Vitocal 250-A A10 2C Luft/Wasser-Wärmepumpe, Monoblock, 12,0 kW, 400V, Antifreeze, LAN
Einleitung
Die Viessmann Vitocal 250-A A10 2C Luft/Wasser-Wärmepumpe ist eine leistungsstarke Monoblock-Lösung zur effizienten Beheizung, Kühlung und zur Unterstützung der Trinkwassererwärmung in Wohn- und Gewerbeobjekten. Als Teil der renommierten Vitocal-Serie von Viessmann kombiniert dieses Modell moderne DC-Inverter-Technologie, einen umweltfreundlichen Kältemittelkreis mit R290 und eine umfangreich ausgestattete Inneneinheit. Die Variante A10 400V mit Antifreeze-Funktion und integriertem LAN-Modul bietet robuste Leistung mit einem Nennleistungsbereich von 2,6 bis 12,0 kW und eignet sich besonders für Neubau- und Sanierungsprojekte, die auf hohe Effizienz und einfache Vernetzung setzen.
Vorteile und Besonderheiten
- Hohe Effizienz durch stufenlose DC-Inverter-Technologie und drehzahlgeregelte Komponenten
- Umweltfreundliches Kältemittel R290 mit sehr niedrigem GWP
- Monoblock-Außeneinheit mit integrierter Inneneinheit (IDU-A) für einfache Installation
- Antifreeze-Variante und integrierte Begleitheizung für winterlichen Betriebssicherheit
- Integriertes LAN-Modul sowie Viessmann-Kommunikationsschnittstellen für Fernüberwachung und App-Bedienung
- Integrierte Hydraulikkomponenten: Hocheffizienz-Umwälzpumpe, Pufferspeicher und Sicherheitsausstattung
- Leiser Betrieb dank drehzahlgeregeltem Doppelrollkolben-Verdichter und schalloptimierter Konstruktion
Technische Details
Die Vitocal 250-A A10 2C Monoblock-Wärmepumpe ist in der Ausführung 400V verfügbar und deckt einen Heizleistungsbereich von 2,6 bis 12,0 kW ab. Die Außeneinheit nutzt drehzahlgeregelte Axialventilatoren sowie einen korrosionsbeständigen Verdampfer mit Blue Fin-Beschichtung. Zur Leistungsoptimierung kommen ein elektronisches Expansionsventil und ein drehzahlgeregelter Doppelrollkolben-Verdichter zum Einsatz. Die Inneneinheit (IDU-A 2C) enthält hydraulische Komponenten wie eine Hocheffizienz-Umwälzpumpe, einen 16-l-Pufferspeicher, einen Durchlauferhitzer sowie ein 18-l-Ausdehnungsgefäß. Zur Regelung dient eine witterungsgeführte Wärmepumpensteuerung mit Außentemperatursensor; Bedienung ist wahlweise über ein 7-Zoll-Farb-Touchdisplay oder die ViCare App möglich. Kommunikationsschnittstellen umfassen CAN-BUS, PlusBus, WLAN und LAN (LAN-Modul ist bei dieser Ausführung enthalten). Die Anlage wurde konsequent auf niedrige Emissionen und zuverlässigen Dauerbetrieb ausgelegt.
Anwendung und Einsatzbereiche
Die Viessmann Vitocal 250-A A10 2C eignet sich für Ein- und Mehrfamilienhäuser sowie kleine Gewerbeobjekte, die eine kompakte Monoblock-Lösung mit einfacher Installation und hohem Vernetzungskomfort suchen. Durch die Antifreeze-Ausstattung und die integrierte Kondenswasserheizung ist sie auch in kälteren Klimazonen einsetzbar. Typische Anwendungen sind Heizsysteme mit Fußbodenheizung oder Niedertemperatur-Radiatoren, kombinierter Heiz- und Kühlbetrieb sowie die Erwärmung von Trinkwasser in Kooperation mit passenden Speichersystemen. Viessmanns Systemintegration und App-Anbindung ermöglichen komfortables Monitoring und optimierte Betriebsführung.
Lieferumfang
Im Lieferumfang sind die Außeneinheit Viessmann Vitocal 250-A A10 Monoblock mit Antifreeze-Ausstattung und werkseitiger Kältemittelfüllung, die Inneneinheit IDU-A 2C mit integrierter Hydraulik, Hocheffizienz-Umwälzpumpe, Pufferspeicher (16 l), Ausdehnungsgefäß (18 l), Durchlauferhitzer, Volumenstromerfassung sowie das LAN-Kommunikationsmodul enthalten. Ebenfalls enthalten sind montagefreundliche Komponenten wie Wandhalterung und Tragehilfe sowie Schutz- und Filterelemente. Bitte beachten: für die Montage sind ggf. zusätzliche Montagehilfen oder Anschlusszubehör erforderlich, die separat bestellt werden müssen.
Fazit
Die Viessmann Vitocal 250-A A10 2C Luft/Wasser-Wärmepumpe bietet eine leistungsfähige, nachhaltige und vernetzbare Lösung für moderne Heiz- und Kühlsysteme. Mit hoher Teil- und Volllast-Effizienz, umweltfreundlichem Kältemittel und umfangreicher Inneneinheit reduziert sie Betriebsaufwand und fördert einen zuverlässigen Jahresbetrieb. Aufgrund der bewährten Produktqualität von Viessmann empfiehlt sich dieses Modell besonders für Kunden, die Wert auf Systemintegration, Fernüberwachung und langfristige Betriebssicherheit legen.
Technische Daten
| Vitocal 250-A | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
A19 400 |
|
| Leistungsdaten Heizen nach EN 14511 | |||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 8,5 | 9,0 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 10,0 | 11,1 | 11,7 | 12,3 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | |||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,1 | 5,1 | 4,9 | 5,3 | 5,5 | 5,4 | 5,3 | 5,3 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 7,4-17,1 | 7,4-18,5 |
| Vorlauftemperatur | °C | 70 | |||||||
| Schallleistungspegel | dB (A) | 46 | 47 | 48 | 49 | 49 | 50 | 48 | 48 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | |||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 6,3 | 6,5 | 8,1 | 9,5 | 10,5 |
| Leistungszahl EER | 4,7 | 4,4 | 4,1 | 5,3 | 5,3 | 6,2 | 5,4 | 5,2 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,7 | 12,9 | 13,0 | 15,1 | 16,8 | 18,7 |
| Kältekreis | |||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,00024 | 0,00024 | 0,00024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal 250-A Modular | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 450 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A | |||||||||
| Höhe | mm | 920 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 360 | |||||||
| Abmessungen Inneneinheit Vitocal 250-A Compact | |||||||||
| Höhe | mm | 1900 | |||||||
| Breite | mm | 600 | |||||||
| Tiefe | mm | 597 | |||||||
| Abmessungen Außeneinheit | |||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | ||||||
| Gewicht | |||||||||
| Gewicht Inneneinheit Vitocal 150-A | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Modular | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Compact | kg | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Gewicht Außeneinheit | kg | 162 | 162 | 162 | 215 | 221 | 221 | 257 | 257 |
| Energieeffizienz | |||||||||
| Energieeffizienz ds bei W35 | % | 180 | 183 | 176 | 197 | 206 | 201 | 190 | 191 |
| Energieeffizienz ds bei W55 | % | 130 | 141 | 140 | 152 | 163 | 162 | 153 | 152 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 250-A |
| Bezeichnung: | Monoblock Luft/Wasser-Wärmepumpe für Heizung/Kühlung/Trinkwassererwärmung mit 2 integrierten Heiz-/Kühlkreisen |
| Artikelnummer: | Z032449 |
| Nennwärmeleistung (A7/W35): | 7,3 kW |
| COP (A7/W35): | 5,3 |
| Leistungsbereich (A7/W35): | 2,6 – 12,0 kW |
| Nennwärmeleistung (A-7/W35): | 9,7 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 4,55 kW |
| Schallleistungspegel (außen): | 49 dB(A) |
| Gewicht Außeneinheit: | 215 kG |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 1382 x 1144 x 600 mm |
