Buderus Gas-Brennwertkessel Logamax plus GB272-100H, W507, inkl. Regelung Logamatic 5313
Einleitung
Der Buderus Gas-Brennwertkessel Logamax plus GB272-100H, geliefert im Paket W507 mit der Regelung Logamatic 5313, ist ein leistungsstarker modulierender Gas-Brennwertkessel für anspruchsvolle Heizsysteme. Dieses Paket kombiniert einen kompakten Einzelkessel der GB272 Serie mit integrierten Systemkomponenten wie Ausdehnungsgefäß und Pumpengruppe, sodass eine schnelle und zuverlässige Inbetriebnahme möglich ist. Buderus steht für bewährte Qualität und Verfügbarkeit von Systemlösungen aus einer Hand, ideal für Mehrfamilienhäuser, öffentliche Gebäude und gewerbliche Anlagen.
Vorteile und Besonderheiten
- Hohe Modulation und Brennwerttechnik für optimierten Brennstoffverbrauch
- Integrierte Regelung Logamatic 5313 für einfache Bedienung und Systemintegration
- Modulares Kaskadensystem ermöglicht Leistungserweiterung bis zu 900 kW
- Lieferpaket inklusive Ausdehnungsgefäß und Pumpengruppe reduziert Planungsaufwand
- Buderus Qualität und Serviceunterstützung für langlebigen Betrieb
Technische Details
Der Logamax plus GB272 ist als modulare Kesselreihe ausgelegt, hier in der Ausführung GB272-100H mit einer Kesselgröße von 100 kW. Die modulierende Nennwärmeleistung beträgt bei 80/60 C im Bereich 19 bis 94,5 kW und bei 50/30 C 20,8 bis 99,5 kW. Abmessungen und Gewicht des Geräts entsprechen den Herstellerangaben: Höhe 1429 mm, Breite 520 mm, Tiefe 458 mm, Gewicht 78 kg. Die maximale Vorlauftemperatur liegt bei bis zu 85 C, der Abgasanschluss ist für DN 110/160 ausgelegt. Der Kessel arbeitet effizient im Brennwertbetrieb und erreicht hohe Teillastwirkungsgrade, was zu einer ausgezeichneten Systemeffizienz beiträgt.
Anwendung und Einsatzbereiche
Das Paket W507 mit dem GB272-100H eignet sich für Wohn- und Zweckbauten mittlerer bis größerer Leistungsklassen, insbesondere Mehrfamilienhäuser, Gewerbeobjekte und öffentliche Einrichtungen. Dank der modularen Bauweise kann das Gerät als Einzelkessel oder als Teil einer Kaskade betrieben werden, um höhere Heizleistungen bis zu 900 kW zu realisieren. Die integrierte Logamatic 5313 Regelung unterstützt die Systemanbindung, Fernüberwachung und die komfortable Anpassung an Lastprofile, zudem erleichtert die Pumpengruppe mit hocheffizienter Pumpe die hydraulische Einbindung in bestehende Heizkreise.
Lieferumfang

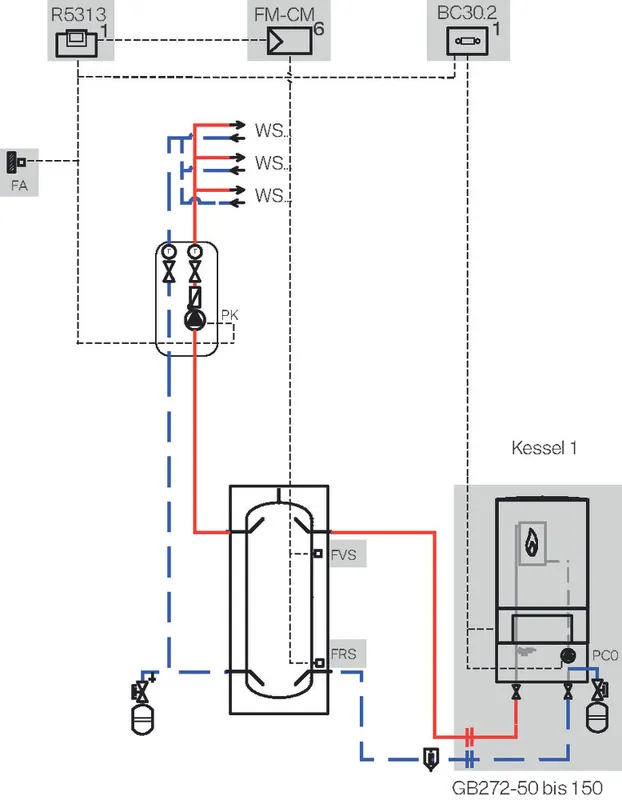

Im Paket W507 sind enthalten: der Buderus Gas-Brennwertkessel Logamax plus GB272-100H, ein Buderus 18 Liter Ausdehnungsgefäß mit Zarge und Kappenventil, die Regelung Logamatic 5313 samt Kaskadenmodul FM-CM und Temperaturfühler, sowie eine Buderus Pumpengruppe mit Hocheffizienzpumpe und PWM-Steuerung inklusive Gashahn 1 Zoll, Absperrungen, Manometer, Sicherheitsventil 3 bar, Entleerung und Anschluss für externes Ausdehnungsgefäß. Weiterhin sind Einzelkesselunit TL 1 mit Kaskadenständer, Verrohrung, Isolierung sowie Übergangsstücke von Victaulic auf Flansch PN6 DN68 enthalten. Hinweis: die hydraulische Weiche ist nicht Teil dieses Pakets.
Fazit
Das Buderus Paket mit dem Gas-Brennwertkessel Logamax plus GB272-100H und der Regelung Logamatic 5313 bietet eine durchdachte Systemlösung für mittlere bis große Heizanforderungen. Die Kombination aus bewährter Buderus-Technik, effizienter Brennwertnutzung und einer umfangreichen Paketausstattung reduziert Planungsaufwand und Installationszeit. Für Betreiber, Planer und Installateure, die auf Zuverlässigkeit, modulare Erweiterbarkeit und komfortable Regelung wertlegen, stellt dieses Paket eine empfehlenswerte Wahl dar.
Technische Daten
| Logano plus GB272 | 50 | 70 | 85 | 100 | 125 | 150 | |
| Höhe | mm | 1120 | |||||
| Breite | mm | 520 | |||||
| Tiefe | mm | 457,5 | 587,5 | ||||
| Gewicht | kg | 74 | 97 | ||||
| Nennleistung modulierend bei 50°C/30°C | kW | 14,3 – 49,9 | 14,3 – 69,5 | 20,8 – 84,5 | 20,8 – 99,5 | 26,2 – 124,5 | 26,2 – 146 |
| Nennleistung modulierend bei 80°C/60°C | kW | 13 – 46,5 | 13 – 62,6 | 18,9 – 80 | 19 – 94,5 | 24,1 – 118,1 | 24,1 – 141,7 |
| Raumheizungs-Energieeffizienz | % | 93 | – | – | – | – | |
| 30% Teillastwirkungsgrad* | % | bis 98,7 | |||||
| Klasse für die Raumheizungs-Energieeffizienz | A | – | – | – | – | ||
| Energieeffizienzklassen-Spektrum | A+++ ->D | – | – | – | – | ||
| Maximale Vorlauftemperatur | °C | 85 | |||||
| Abgasanschluss/Luftzufuhr | DN 110/160 | ||||||
| *Gemäß EU-Verordnung 813/2013. |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Serie: | Logamax plus |
| Bezeichnung: | Gaskessel Logamax plus GB272-100H, W507, inkl. Regelung Logamatic 5313 |
| Artikelnummer: | 7739621293 |
| EAN: | 4062321600730 |
| Kesselgröße: | 100 kW |
| Nennwärmeleistung bei 80/60 °C: | 19 – 94,5 kW |
| Nennwärmeleistung bei 50/30 °C: | 20,8 – 99,5 kW |
| Höhe: | 1429 mm |
| Breite: | 520 mm |
| Tiefe: | 458 mm |
| Gewicht: | 78 kg |
