Beschreibung
Wolf TGB-2-30 30kW Gas-Brennwertkessel mit Anschluss-Set, BM-2, Heizkreis
Einleitung
Der Wolf TGB-2-30 30kW Gas-Brennwertkessel mit Anschluss-Set, BM-2 und Heizkreis-Paket ist ein komplettes Klimaschutz-Paket für die effiziente Gasheizung. Das Paket kombiniert den kompakten TopLine TGB-2-30 Kessel mit passenden Anschluss- und Sicherheitskomponenten sowie dem Bedienmodul BM-2 inklusive Außenfühler. Entwickelt von Wolf, bietet dieses Paket eine praxisgerechte Lösung für Heizungsmodernisierung und Neubauprojekte und erleichtert Planung, Montage und Betrieb.
Vorteile und Besonderheiten
- Komplettpaket von Wolf: Kessel, Anschluss-Set, Sicherheitsgruppe, Verrohrungsgruppe und Bedienmodul in einem Lieferumfang
- Hohe Effizienz durch Brennwerttechnik und großzügigen AlSi-Wärmetauscher
- Flexibler Abgasanschluss oben oder hinten ohne zusätzliches Zubehör
- Leiser Betrieb: eines der leisesten Geräte in seiner Klasse
- Einfache Systemintegration: geeignete Lösung für Austausch oder Hybridbetrieb mit Wärmepumpe oder Solarthermie
- Modulierender Leistungsbereich für bedarfsgerechte Wärmebereitstellung
Technische Details
Der Wolf TopLine TGB-2-30 ist Teil der TGB-2 Serie und ist ausgelegt für Erdgas E/H und Flüssiggas LL. Beim Modell TGB-2-30 liegen die Nennwärmeleistungen bei 80/60°C und 50/30°C gemäß Wolf-Angaben in der entsprechenden Leistungsgruppe; der Kessel verfügt über die standardmäßigen Anschlüsse: Heizvorlauf/-rücklauf Außen-Ø G 1½, Kondensatanschluss G 1, Gasanschluss R ½ und Luft-/Abgasrohranschluss 80/125 mm. Der Kessel ist mit einem großzügigen AlSi-Wärmetauscher ausgestattet und bietet Flip&Clean-Vorrichtung sowie praktische Bajonettverschlüsse für einfache Wartung. Das Paket enthält eine drehzahlgeregelte Hocheffizienzpumpe DN25-60 mit PWM-Signal zur regelgerechten Anpassung des Heizkreises. CE-Kennzeichnung und relevante Identnummern sind vom Hersteller ausgewiesen.
Anwendung und Einsatzbereiche
Dieses Paket eignet sich ideal für die Heizungsmodernisierung als Austausch eines Altgeräts sowie für Neubauten, die eine kompakte, effiziente Gasheizung benötigen. Dank der flexiblen Anschlussmöglichkeiten lässt sich der Kessel auch bei eingeschränkten Abgaswegen einbauen. Die integrierte Verrohrungsgruppe mit drehzahlgeregelter Pumpe und das Bedienmodul BM-2 ermöglichen eine schnelle Inbetriebnahme und komfortable Regelung des Heizsystems inklusive Außenfühler-Steuerung. Erweiterungen zu Hybridlösungen mit Wärmepumpe oder Solarthermie sind möglich und werden von Wolf unterstützt.
Lieferumfang

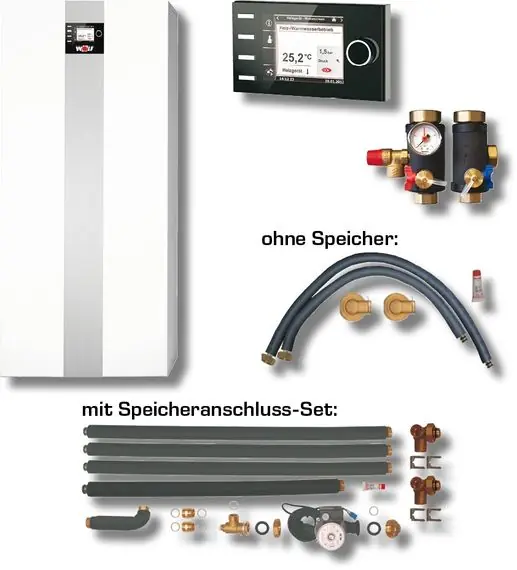

Das Paket besteht aus einem Wolf Gasbrennwertkessel TGB-2-30, einer Sicherheitsgruppe für Brennwertkessel bis 40 kW, einem wandstehenden Anschluss-Set für Brennwertkessel bis 40 kW, einer Verrohrungsgruppe Heizkreis drehzahlgeregelt DN25-60 mit PWM-Signal, einem Wandhalterset für die Verrohrungsgruppe DN25 sowie dem Bedienmodul BM-2 inklusive Außenfühler. Alle Komponenten stammen von Wolf und sind aufeinander abgestimmt, um Montage und Betrieb zu vereinfachen.
Fazit
Der Wolf TGB-2-30 im Komplettpaket ist eine durchdachte, hochwertige Lösung für jene, die eine effiziente und zuverlässige Gasbrennwertheizung suchen. Wolf überzeugt mit bewährter Gerätetechnik, einfacher Systemeinbindung und praxisgerechten Komponenten. Das Paket reduziert Planungsaufwand und bietet eine langlebige Basis für moderne Heizsysteme sowie einfache Erweiterungsmöglichkeiten zu Hybridlösungen.
Technische Daten
| TopLine TGB-2 | Einheit | 20 | 30 | 40 |
| Nennwärmeleistung bei 80/60°C | kW | 17 | 26,9 | 35,7 |
| Nennwärmeleistung bei 50/30°C | kW | 19,6 | 30,2 | 40,5 |
| Nennwärmebelastung | kW | 17,7 | 28,2 | – |
| Heizungsvorlauf/-rücklauf Außen-Ø | G | 1½“ | 1½“ | 1½“ |
| Kondensatanschluss | G | 1 | 1 | 1 |
| Gasanschluss | R | ½“ | ½“ | ½“ |
| Luft- / Abgasrohranschluss | mm | 80/125 | 80/125 | 80/125 |
| Abmessungen (H / B / T) | mm | 1290 / 566 / 605 | 1290 / 566 / 605 | 1290 / 566 / 605 |
| Gewicht | kg | 89 | 89 | 89 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | ||||
| Erdgas | kW | 2,9 | 5,0 | 6,1 |
| Flüssiggas | kW | 4,6 | 4,6 | 6,1 |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | ||||
| Erdgas | kW | 3,3 | 5,8 | 7,4 |
| Flüssiggas | kW | 5,3 | 5,3 | 7,4 |
| KleinsteWärmebelastung(modulierend) | ||||
| Erdgas | kW | 3,0 | 5,4 | 6,7 |
| Flüssiggas | kW | 5,0 | 5,0 | 6,7 |
| Luft-/Abgasführung | Typ | B23, B33, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x) | ||
| Gas-Kategorie | DE / AT | II2ELL3P , II2N3P / I2H | ||
| Gasanschlusswert: | ||||
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,86 | 2,97 | 4,00 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) * | m³/h | 2,06 | 3,28 | 4,43 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,46 | 2,16 | 3,14 |
| Gasanschlussdruck Erdgas (min-max zulässig) | mbar | 20 (17-25) | 20 (17-25) | 20 (17-25) |
| Gasanschlussdruck Flüssiggas (min-max zulässig) | mbar | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) |
| Vorlauftemperatur Werkseinstellung | °C | 80 | 80 | 80 |
| Vorlauftemperatur bis ca. | °C | 90 | 90 | 90 |
| Max. Gesamtüberdruck | bar/MPa | 3,0 / 0,3 | 3,0 / 0,3 | 3,0 / 0,3 |
| Wasserinhalt des Heizwasserwärmetauschers | Ltr. | 7,5 | 7,5 | 7,5 |
| Nennwärmeleistung: | ||||
| Abgasmassenstrom bei Qmax | g/s | 8,0 | 12,6 | 15,9 |
| Abgasmassenstrom bei Qmin | g/s | 1,4 | 2,5 | 2,8 |
| Abgastemperatur 80/60 – 50/30 bei Qmax | °C | 63 – 37 | 68 – 45 | 72-50 |
| Abgastemperatur 80/60 – 50/30 bei Qmin | °C | 57-30 | 58-32 | 59-34 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 105 | 115 | 109 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 13 | 7 | 72 |
| NO-Klasse | – | 6 | 6 | 6 |
| Elektroanschluss/Absicherung | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme Standby | W | 3 | 3 | 3 |
| Elektrische Leistungsaufnahme maximal | W | 37 | 40 | 49 |
| Schutzart | IP | IP20 | IP20 | IP20 |
| Kondenswassermenge bei 40/30°C | Ltr./h | 2,6 | 4,2 | 5,8 |
| pH-Wert des Kondensats | – | 4 | 4 | 4 |
| CE-Identnummer | – | CE-0085DL0121 | ||
| * Gilt nicht für Österreich |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | TopLine TGB-2-30 Gasbrennwertkessel, Gas-Kessel |
| Artikelnummer: | 8615762W05 |
| Nennwärmeleistung bei 80/60°C: | 5,0 – 26,9 kW |
| Nennwärmeleistung bei 50/30°C: | 5,8 – 30,2 kW |
| CE-Ident.-Nr.: | CE-0085DL0121 |
