Beschreibung
Einführung

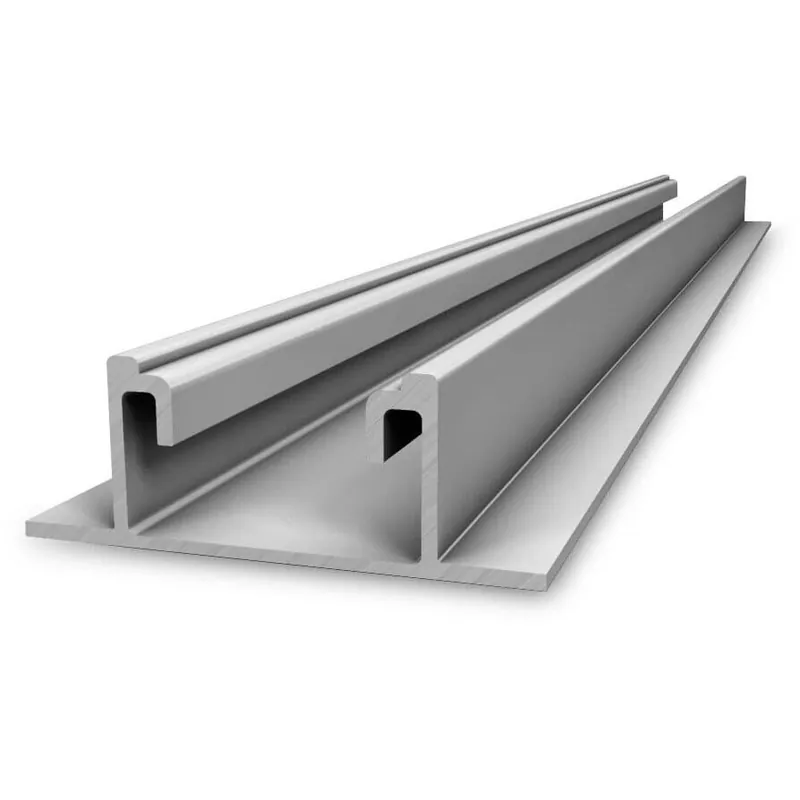

Die K2 Systems BasicRail 22 ist eine besonders robuste und vielseitige Aluminium-Tragschiene, konzipiert für Photovoltaik-Anlagen auf Trapezblech-Dächern oder als Basisschiene im K2 Dome-System. Dank ihrer statischen Bestätigung im K2 Base-System und der Möglichkeit zur kontrollierten thermischen Ausdehnung bietet sie Montagesicherheit und Langlebigkeit, auch unter wechselnden Temperaturbedingungen.
Das K2 BasicRail-System ist ein bewährtes Montagesystem, das weltweit in GW-Maßstab installiert wurde Dank der Floating-Montage mit festgelegtem Fixpunkt per BasicLock wird die Längenausdehnung wirksam geregeltso werden Kräfte nicht auf die Dachhaut übertragen. Diese Schiene ist ideal kompatibel mit weiteren K2-Komponenten wie BasicClip, Modulklemmen und anderen Zubehörteilen.
Technische Spezifikationen
- Produktbezeichnung: BasicRail 22, 2,40 m (Art.-Nr. 2003460)
- Material: Aluminium EN AW6063 T66
- Länge: 2,40 m
- Höhe: 22,5 mm
- Breite: 63 mm
- Gewicht: ca. 1,54 kg
- Oberfläche: Aluminium roh / Aluminium mill
- Zulassung / Nachweise: Statische Bestätigung im K2 Base-System
- Anwendungsbereiche: Trapezblechdächer / Pultdach / Modulträger für Dome-Systeme
- Kompatible Systeme: K2 BasicRail System, K2 Dome 6, K2 Dome Zero, K2 MultiAngle
Vorteile & Besonderheiten
- Schnelle Montage: Wenige Montageschritte mit K2 BasePlanung und BasicClipEinspannung.
- Thermische Anpassung: Durch Floating-Verlegung mit BasicLock wird die thermisch bedingte Längenausdehnung geregelt; Kräfte werden geringgehalten.
- Hohe Kompatibilität: Passt nahtlos zu K2-Komponenten wie Modulklemmen, Zubehör wie Blitzschutzklemmen, RailUp sowie zur Integration in K2 Base-Projekte.
- Zuverlässigkeit & Bewährtheit: Teil eines bewährten und vielfach eingesetzten Systems mit großer Referenzbasis.
Montage & Einsatzhinweise
Die Montage erfolgt typischerweise mit dem K2 BasicClip direkt auf dem Trapezblech sowie der Verwendung von selbstschneidenden Schrauben zur Abdichtung. Ein Fixpunkt (z. B. via BasicLock) sorgt für kontrollierte Längenausdehnung. Alle anderen Punkte werden als gleitend ausgeführt, um Spannung auf der Dachhaut zu verhindern. Beim Einsatz auf Sandwichpaneelen kannabhängig vom PaneelHerstellereine allgemeine bauaufsichtliche Zulassung (abZ) vorhanden sein. Zu beachten sind Mindestmaße (z. B. Blechdicke0,4 mm bei Stahl oder0,5 mm bei Aluminium) und ein ausreichender Bereich um Bohrungen (Ø20 mm).
Gewicht
Artikelgewicht: ca. 1,54 kg
