Letzte Chance Vaillant Paket ecoTEC plus/exclusive VC Anschluss VIH R 150 0020219349

Beschreibung

Vaillant Paket ecoTEC plus/exclusive VC Anschluss VIH R 150

Einleitung

Das Vaillant Paket ecoTEC plus/exclusive VC Anschluss VIH R 150 ist ein komplettes Installationspaket zur sicheren hydraulischen Verbindung zwischen Warmwasserspeicher und Vaillant Kesselgeräten. Es wurde speziell für den Einsatz bei Installationen unterhalb des Gerätes entwickelt und fasst alle wesentlichen Komponenten zu einem praxistauglichen Set zusammen. Vaillant bietet mit diesem Paket eine durchdachte und qualitativ hochwertige Lösung, die Montagezeiten reduziert und die Systemintegration vereinfacht.

Vorteile und Besonderheiten

• Komplettset für die Verbindung von Speicher und Gerätreduziert Koordinationsaufwand bei der Beschaffung.
• Speziell abgestimmt auf Vaillant ecoTEC und atmoTEC Serien sowie uniSTOR Speichersorgt für Kompatibilität und zuverlässigen Betrieb.
• Aufputz-Verrohrungssatz für 150 Liter Speicher erleichtert die Nachbearbeitung und Anpassung vor Ort.
• Inklusive Sicherheitsgruppe bis 10 bar für normgerechten Druckschutz des Speichers.
• Vernickelte Cu-Rohre, vorgebogen und quetschverschraubt, ermöglichen saubere und dauerhafte Verbindungen.
• Ablauftrichter mit Anschlussrohr und Sicherheitsventil zum Siphon für normgerechte Entwässerung bei Überdruck.

Technische Details

Das Paket umfasst Komponenten, die auf die hydraulischen Anschlussbedingungen zwischen Speicher und Gerät ausgelegt sind. Lieferbestandteile sind unter anderem zwei Anschlusswinkel Rp 3/4 x 15 mm mit Flachdichtung, ein Speicheranschlusswinkel Rp 1 x 15 mm mit Quetschverschraubung inklusive Rückflussverhinderer sowie ein weiterer Speicheranschlusswinkel Rp 1 x 15 mm mit Quetschverschraubung. Die Verbindungselemente bestehen aus Cu-Rohren, die vernickelt und gebogen geliefert werden; diese Rohre lassen sich bauseits auf die benötigte Länge abkürzen. Zur Absicherung des Speichers ist eine Sicherheitsgruppe für Betriebsdrücke bis 10 bar enthalten. Weiterhin beinhaltet das Set einen Ablauftrichter inklusive Anschlussrohr (Cu, vernickelt 15 mm) für das Sicherheitsventil.

Anwendung und Einsatzbereiche

Das Paket ist vorgesehen zur hydraulischen Verbindung von Vaillant Speichern mit den folgenden Gerätetypen: atmoTEC exclusiv VC, atmoTEC plus VC, ecoTEC exclusiv VC (Leistungsbereiche 146 – 276 und 356 – 466), ecoTEC plus (Reihen 146/5-5 bis 316/5-5), turboTEC plus VC sowie uniSTOR VIH R 120-200. Es eignet sich für Neuinstallationen und den Einsatz bei Installationen, bei denen der Speicher unterhalb des Gerätes angeordnet ist. Durch die vormontierten, vernickelten Rohre und die Quetschverschraubungen ist das Paket besonders für Handwerker und Serviceinstallateure geeignet, die eine schnelle, saubere und normgerechte Montage wünschen.

Lieferumfang

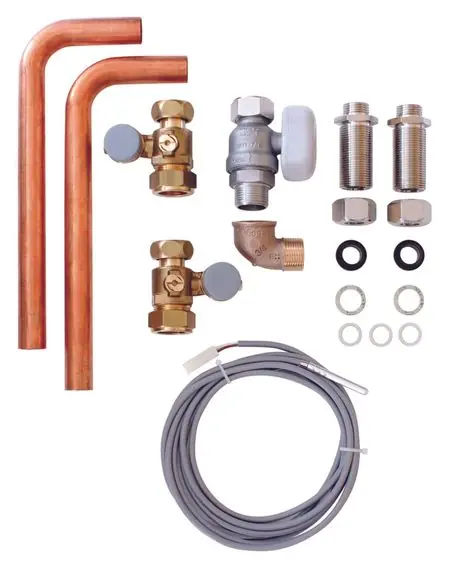

Das Paket besteht aus dem Vaillant Speicher-Verrohrungssatz für 150 Liter Aufputz, einem VC-Installations-Set sowie der Speicher-Sicherheitsgruppe (bis 10 bar). Im Detail enthalten: 2 x Anschlusswinkel Rp 3/4 x 15 mm mit Flachdichtung, 1 x Speicheranschlusswinkel Rp 1 x 15 mm mit Quetschverschraubung und Rückflussverhinderer, 1 x Speicheranschlusswinkel Rp 1 x 15 mm mit Quetschverschraubung, vernickelte und gebogene Cu-Rohre 15 mm (bauseits abgelängbar), Ablauftrichter inkl. Anschlussrohr Cu 15 mm vernickelt und Sicherheitsventil zum Siphon. Bestellnummern im Paket: 0020183760 (Speicher-Verrohrungssatz 150) und 0020201898 (VC-Installations-Set), Gesamtbestell-Nr. 0020219349.

Fazit

Das Vaillant Paket ecoTEC plus/exclusive VC Anschluss VIH R 150 ist eine durchdachte Komplettlösung für die fachgerechte Anbindung von Vaillant Speichern an kompatible Kesselgeräte. Die vormontierten, vernickelten Rohrkomponenten, die integrierte Sicherheitsgruppe bis 10 bar und der Ablauftrichter mit Anschlussrohr gewährleisten eine normkonforme Ausführung und vereinfachen die Montage. Installateure profitieren von der Systemkompatibilität mit Vaillant ecoTEC- und atmoTEC-Serien sowie von der Qualität, die Vaillant als Hersteller bietet.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
