Beschreibung
K2 Systems SingleRail Montageset – 2 Module – Ziegeldach – Vertikal (Hochkant) bietet Ihnen eine zuverlässige und passgenaue Lösung für die sichere Installation Ihrer Solaranlage. Profitieren Sie von einem perfekt abgestimmten Komplettsystem, das höchste Stabilität mit einer schnellen und unkomplizierten Montage auf dem eigenen Dach verbindet.
Ihre Vorteile auf einen Blick
- Komplett-Set: Alle benötigten Bauteile für die Montage von zwei Modulen sind bereits enthalten.
- Hohe Kompatibilität: Passend entwickelt für nahezu alle herkömmlichen Ziegeldächer.
- Maximale Sicherheit: Statisch optimierte Systembauteile vom renommierten Premium-Hersteller.
- Elegante Optik: Schwarze Klemmen und Abdeckungen sorgen für ein optisch nahtloses Finish.
Die Hauptkomponenten des Systems
K2 SingleRail Montageschienen
Die leichten und zugleich äußerst robusten Profilschienen bilden das sichere Fundament Ihrer Solaranlage. Sie sorgen für eine perfekte Lastenverteilung und halten Ihre Solarmodule auch bei widrigen Witterungsbedingungen zuverlässig an ihrem Platz.
K2 Dachhaken SingleHook
Die innovativen Dachhaken gewährleisten eine extrem stabile Verbindung zwischen der Unterkonstruktion und dem Dachstuhl. Sie lassen sich passgenau justieren und ermöglichen eine schonende Befestigung, die Ihre Dacheindeckung intakt lässt.
| Allgemeine Systemdaten K2 SingleRail für Ziegeldächer | |
|---|---|
| Systemart | K2 SingleRail System |
| Einsatzbereich | Schrägdach |
| Dacheindeckung | Ziegeldach (Pfannen- und Falzziegel, Dachsteine) |
| Modulausrichtung | Vertikal (Hochkant) |
| Max. Anzahl Module | 2 Module |
| Technische Spezifikationen Montage & Statik | |
| Zulässige Dachneigung | 5° – 75° |
| Profiltyp Montageschiene | K2 SingleRail 36 (Höhe: 36 mm) |
| Kompatible Modulrahmenhöhe | 25 – 40 mm (Universal, stufenlos einstellbar) |
| Anzugsdrehmoment Klemmen | 16 Nm |
| Max. Schienenlänge | 17,6 m (danach thermische Trennung erforderlich) |
| Statik & Normen | Berechnungsgrundlagen nach Eurocode 9 |
| Material & Befestigung Komponenten & Verarbeitung | |
| Material Schienen & Klemmen | Aluminium (EN AW-6063 T66) |
| Material Dachhaken | Aluminium (Grundplatte) / Edelstahl (Ausleger) |
| Befestigungsart | Sparrenverschraubung (z.B. Tellerkopfschrauben 8×100 mm) |
| Dachhaken-Typ | K2 SingleHook (3-fach höhenverstellbar) |
| Optik / Farbe | Silber (Alu natur) mit optionaler Full-Black-Optik (Klemmen & Kappen) |

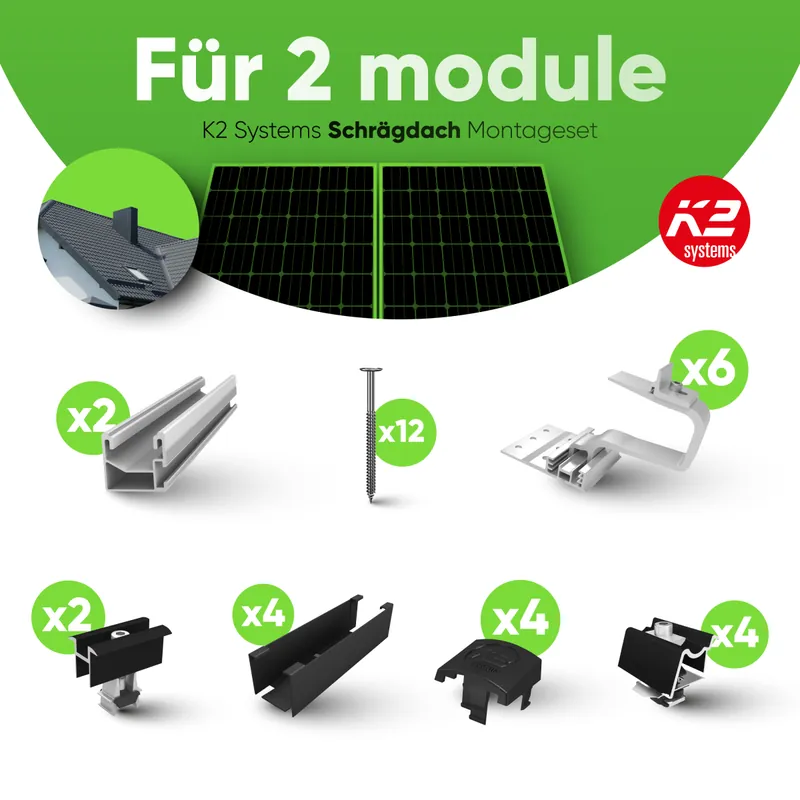

Lieferumfang
- 2x K2 Aluprofil SingleRail
- 2x K2 Universal Mittelklemme OneMid
- 4x K2 Universal Endklemme Clamp EC
- 4x K2 SingleRail Endkappe
- 4x K2 BlackCover SingleRail
- 6x K2 Dachhaken SingleHook
- 12x K2 Holzschrauben
