K2 Systems S-Dome 6.10 Classic – Photovoltaik Flachdach Komplettset für 5 Module (Süd) – 10° Neigung
Machen Sie sich unabhängig und holen Sie das absolute Ertragsmaximum aus Ihrer ungenutzten Flachdachfläche. Mit diesem perfekt aufeinander abgestimmten Rundum-Sorglos-Paket erhalten Sie alle nötigen Komponenten aus einer Hand, um Ihre Solaranlage für fünf Module sicher, schnell und extrem dachschonend zu installieren. Das System wurde speziell für eine ertragsstarke Süd-Ausrichtung entwickelt und ist als echte Plug & Play Lösung konzipiert. So sparen Sie sich die mühsame Suche nach passenden Kleinteilen, vermeiden teure Montagefehler und können sofort damit beginnen, Ihren eigenen, sauberen Strom zu produzieren.
Vorteile Ihres Komplett-Systems
- Höchste Sicherheit ohne Dachdurchdringung: Die aerodynamische Konstruktion hält Ihre Anlage durch clevere Windführung sicher auf dem Dachteure Wasserschäden oder Bohrungen in der Dachhaut sind komplett ausgeschlossen.
- Extrem dachschonend: Dank der integrierten, schubweichen Mat S Bautenschutzmatte wird Ihre Dachhaut (ob Folie oder Bitumen) zuverlässig vor Reibung und Beschädigungen geschützt.
- Wenig Ballast notwendig: Die strömungsoptimierte 10° Neigung bietet dem Wind kaum Angriffsfläche. Das schont die Statik Ihres Daches, da Sie nur minimal mit Steinen beschweren müssen.
- Zertifizierte Langlebigkeit: Alle Bauteile bestehen aus hochwertigem Aluminium und Edelstahl. Die Konstruktion verfügt über eine bauaufsichtliche Zulassung (abZ) für jahrzehntelange Sicherheit.
- Alles aus einer Hand: Vom Fundament bis zur passenden schwarzen Endklemmedieses Set ist als funktionierende Einheit perfekt aufeinander abgestimmt.
Die System-Komponenten im Detail
Das Fundament dieses Systems bildet das K2 Base Set. Die langlebigen Aluminium-Basisschienen sorgen für die statische Grundstabilität, während die präzise gefertigten Modulstützen (Dome Peak) Ihre Solarmodule im exakten 10°-Winkel aufstellen. Dieser Winkel ist ideal, da er den Stromertrag maximiert und gleichzeitig dafür sorgt, dass Regenwasser Schmutz und Pollen ganz natürlich von den Modulen wäscht (Selbstreinigungseffekt). Unter den Schienen sorgt die werkseitig integrierte EPDM-Bautenschutzmatte (Mat S) dafür, dass thermische Ausdehnungen abgefangen werden und das System absolut rutschfest auf Ihrem Flachdach steht.
Damit das Setup selbst bei starken Stürmen sicher an Ort und Stelle bleibt, arbeiten der S-Dome Windbreaker und die Dome SpeedPorter Hand in Hand. Der Windabweiser auf der Rückseite verhindert, dass Windböen unter die Module greifen und diese anheben. Die SpeedPorter dienen als clevere und sichere Aufnahme für bauseitige Ballaststeine. Abgerundet wird das perfektionierte Zusammenspiel durch die passgenauen, schwarz eloxierten DomeClamp Mittel- und Endklemmen, die Ihre fünf Module schonend, aber absolut fest mit der Unterkonstruktion verriegeln.
| Allgemeine Systemdaten | |
|---|---|
| Systemtyp | K2 Systems S-Dome 6.10 (Süd-System) |
| Anwendungsbereich | Flachdach ( 10° Dachneigung) |
| Aufständerungswinkel | 10° |
| Ausrichtung | Süd |
| Modulanordnung | Horizontal (Landscape) – klemmend an der langen Seite |
| Untergrund | Beton, Bitumen, Folie, Kies, Gründach, Trapezblech |
| Reibwerte | Automatische Ermittlung bei K2 Base Planung |
| Mechanische Daten & Material | |
| Material Komponenten | Aluminium (EN AW-6063 T66), Edelstahl (1.4301), EPDM |
| Modulrahmenhöhe | 30 – 50 mm (Universalklemmen) |
| Zulässige Modullänge | 1448 – 1799 mm (Windbreaker short) |
| Zulässige Modulbreite | 950 – 1170 mm |
| Funktionsweise | Aerodynamisch optimiertes System (wenig Ballast erforderlich) |
| Thermische Trennung | Nach maximal 15,5 m im Verbund erforderlich |
| Normen & Zertifizierung | |
| Berechnungsgrundlage | Eurocode 1 und 9, DIN EN 1991 (Einwirkungen auf Tragwerke) |
| Windkanaltests | Geprüft im Grenzschichtwindkanal |
| Garantie | 12 Jahre Produktgarantie (gemäß Herstellerbedingungen) |

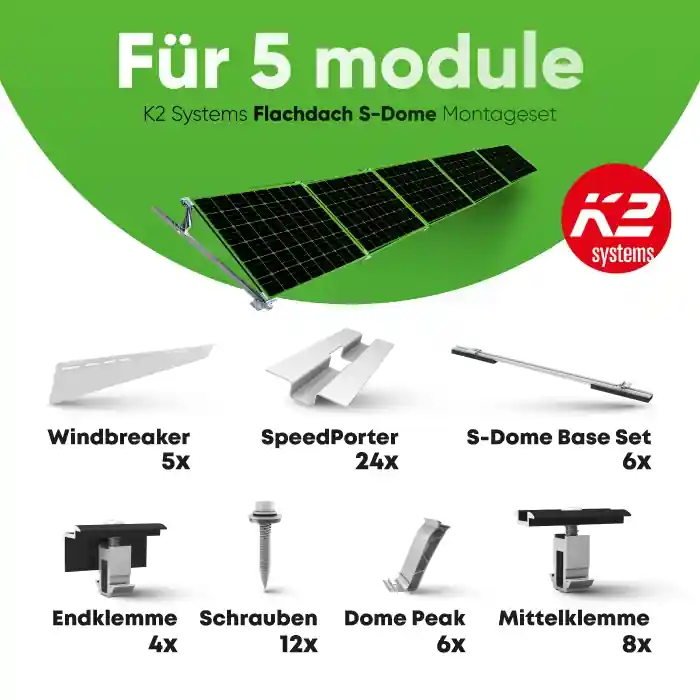

LieferumfangDas Komplett-Paket für 5 Module
- 6 x S-Dome 6.10 Base Set (Vormontierte Grundeinheit inkl. Bautenschutzmatte)
- 6 x Dome 6.10 Peak (Modulstütze für 10° Neigung)
- 5 x S-Dome 6.10 Windbreaker (Aerodynamischer Windabweiser aus Magnelis)
- 12 x Gewindeformende Schraube mit Dichtscheibe (6×38 mm)
- 8 x DomeClamp Mittelklemme schwarz eloxiert (Klemmbereich 30-50 mm)
- 4 x DomeClamp EC Black Set (Endklemmen schwarz, Klemmbereich 30-50 mm)
- 24 x Dome SpeedPorter (Ballast-Aufnahme)
Hinweis
Bitte prüfen Sie, ob die lokalen Gegebenheiten Ihres Bauprojekts sich von diesen Annahmen unterscheiden und Änderungen nötig machen. Dieses Paket ersetzt nicht die Planung durch K2 Base. übernimmt keine Haftung für Planung und Statik von mit diesem Paket gebauten Anlagen.
