K2 Systems BasicRail Montageset für 3 Module auf Trapezblech (Hochkant / Vertikal)
Planst du eine langlebige und sichere Solaranlage auf deinem Trapezblechdach? Mit diesem optimal abgestimmten Komplett-Set für 3 Module machst du dir den Weg in die eigene Unabhängigkeit so einfach wie möglich. Statt mühsam Einzelteile zusammenzusuchen und Kompatibilitätsprobleme zu riskieren, erhältst du hier alles aus einer Hand. Unser Set bietet dir eine echte „Plug & Play“-Lösung, die speziell für die Hochkant-Montage (vertikale Ausrichtung) deiner Solarmodule konzipiert wurde. Spare Zeit bei der Planung und verlasse dich auf ein System, bei dem jedes Bauteil perfekt ineinandergreift.
Deine Vorteile mit diesem Komplett-System
- Sorglos-Paket: Alle Bauteile für 3 Module sind exakt aufeinander abgestimmtkein fehlendes Material auf dem Dach.
- Perfektes Handling: Durch die handlichen 2,40 m Schienen und passenden Verbinder sparst du teure Speditionskosten und hast es bei der Montage leichter.
- Schutz für dein Dach: Die innovative, schwimmende Lagerung verhindert mechanische Spannungen und Risse im Trapezblech.
- Dauerhaft dicht: Spanlose Spezialschrauben mit integrierten EPDM-Dichtscheiben schützen dein Dach verlässlich vor Regenwasser und Rost.
- Elegantes Design: Durchgehende Schienen und edle, schwarz eloxierte Klemmen sorgen für ein optisch makelloses Modulbild.
Geniales Zusammenspiel: Die System-Komponenten im Detail
Das Fundament deiner neuen Anlage bildet das bewährte K2 BasicRail Langschienensystem. Um deine 3 Module sicher in einer Reihe zu montieren, setzen wir bewusst auf die versandfreundlichen 2,40 m BasicRail 22 Schienen aus hochwertigem Aluminium. Diese lassen sich dank der beiliegenden Schienenverbinder (BasicConnector) absolut stabil zu durchgehenden Strängen verbinden. Das gleicht kleinere Unebenheiten im Dach perfekt aus. Das wahre Highlight ist jedoch das clevere Befestigungsprinzip: Der glasfaserverstärkte BasicClip wird direkt auf der Hochsicke deines Daches verschraubt, während die Montageschiene lediglich in den Clip eingeklickt wird. Durch diese schwimmende Lagerung kann sich das Aluminium bei Hitze kontrolliert ausdehnen, ohne enorme Scherkräfte auf dein Blech zu übertragen. Ein BasicLock pro Schienenstrang dient dabei als sicherer Fixpunkt.
Für den bombenfesten Halt der drei Module sorgen die universellen Mittel- und Endklemmen (OneMid und Clamp EC). Sie decken nahezu alle gängigen Rahmenhöhen von 25 bis 40 Millimetern ab und verleihen deiner Anlage durch ihre schwarz eloxierte Oberfläche einen edlen Look. Die Dachbefestigung erfolgt blitzschnell und ohne Vorbohren: Die mitgelieferten Dünnblechschrauben aus Edelstahl formen ihr Gewinde spanlos selbst und dichten das Bohrloch durch die aufvulkanisierte EPDM-Dichtscheibe sofort wasserdicht ab.
| ALLGEMEINE EIGENSCHAFTEN | |
|---|---|
| System | K2 Systems BasicRail (Auslegung für 3 Module) |
| Dachtyp | Schrägdach |
| Dacheindeckung | Trapezblech |
| Modulausrichtung | Hochkant / Vertikal |
| DACHANFORDERUNGEN & BEFESTIGUNG | |
| Befestigungsart | Direkte Verschraubung in der Hochsicke |
| Minimale Blechstärke (Stahl) | 0,4 mm |
| Minimale Blechstärke (Aluminium) | 0,5 mm |
| Erforderliche Sickenbreite (Kuppe) | Mindestens 22 mm (zur Auflage der BasicRail) |
| Zulässige Dachneigung | 5° bis 75° |
| MATERIAL & TECHNISCHE DETAILS | |
| Material Montageschienen & Klemmen | Aluminium (EN AW-6063 T66) |
| Material Kleinteile & Schrauben | Edelstahl (A2), EPDM (Dichtungen), PA |
| Profilhöhe Montageschiene | 22 mm (BasicRail 22) |
| Statik & Normen | Berechnung nach Eurocode 9, Bauteile geprüft |
| MODULKOMPATIBILITÄT | |
| Geeignete Modulart | Gerahmte Standard-Photovoltaikmodule |
| Zulässige Modulrahmenhöhe | 25 – 40 mm |
| Klemmbereich / Klemmenart | Universal Mittel- und Endklemmen |
| Optik Klemmen | Schwarz eloxiert (für homogenes Modulfeld) |
Dein exakter Lieferumfang für 3 Module

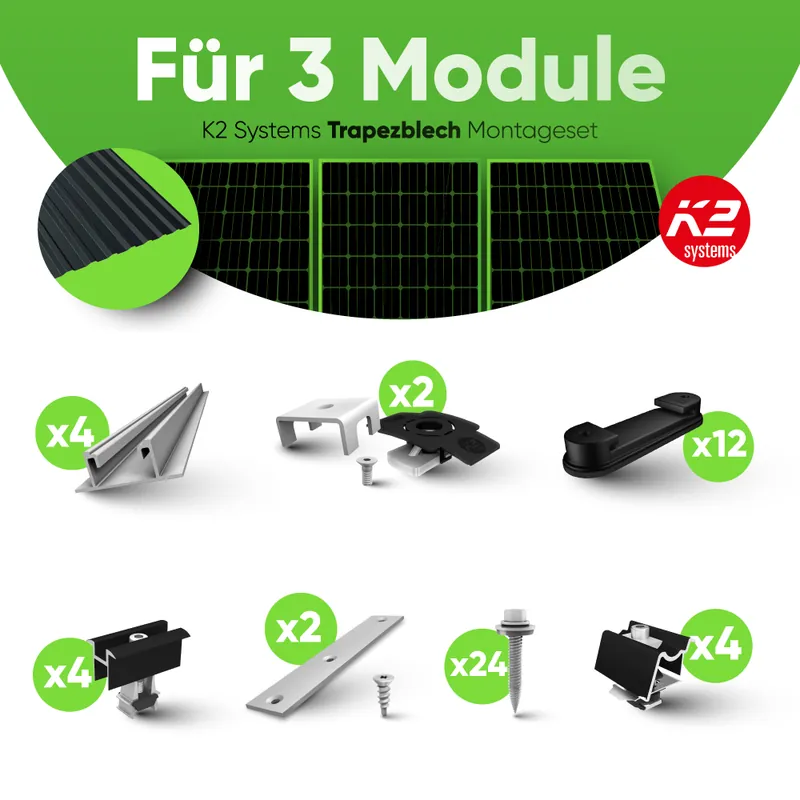

- 4 x K2 BasicRail 22; 2.40 m (Art.-Nr. 2003460)
- 12 x K2 BasicRail BasicClip (Art.-Nr. 1001164)
- 24 x K2 Systems Gewindeformende Schraube mit Dichtscheibe 6×38 mm (Art.-Nr. 2003525)
- 2 x K2 BasicRail BasicLock 22 Set (Art.-Nr. 1003558)
- 2 x K2 BasicRail BasicConnector Set (Art.-Nr. 1003571)
- 4 x K2 Universal Mittelklemme OneMid 25-40 mm, schwarz eloxiert (Art.-Nr. 2004148)
- 4 x K2 Universal Endklemme Clamp EC 25-40, schwarz eloxiert (Art.-Nr. 2004545)
Hinweis
Bitte prüfen Sie, ob die lokalen Gegebenheiten Ihres Bauprojekts sich von diesen Annahmen unterscheiden und Änderungen nötig machen. Dieses Paket ersetzt nicht die Planung durch K2 Base. übernimmt keine Haftung für Planung und Statik von mit diesem Paket gebauten Anlagen.
