Beschreibung
Produktinformationen „Holzvergaser-Kesselanlage DC30GSE“
Set bestehend aus:
1 xHolzvergaserkessel Atmos DC 30 GSE (90 620 86)
Leistung 29,8 kW
1 xThermische Ablaufsicherung (90 029 01)
1 xKesselsicherheitsgruppe mit Sicherheitsventil (90 018 02)
3 bar
Schnellentlüfter und Manometer
1 xPufferspeicher (97 029 74)
PF 1000 l
Ohne Wärmetauscher
1 xKombispeicher (97 029 94)
PCS 1000 / 200 l
Mit Wärmetauscher zur späteren Solaranbindung
1 xLadomat 21-100 Rücklauftemperaturanhebung (90 858 06)
1 xRauchrohrbogen, ø 150 mm (33 013 29)
Von 0° bis 90° verstellbar
1 xHeizkreisset Easyflow (90 032 11)
Mit Umwälzpumpe Wilo Para 25/6 SC, Dreiwegemischer und Stellmotor
1 xWitterungsgeführte Heizkreisregelung Ceta 106
für Umwälzpumpe und Mischermotor (61 011 13)
1 xSchlammabscheider Spirotrap DN 32 (1 1/4″) (90 034 44)
1 xZugregler (33 003 31)
Zum Anbau an Rauchrohr 150 mm
1 xRückflussverhinderer DN 15 (1/2″) (90 605 70)
In Zuleitung von thermischen Armaturensicherung
1 xThermomischer (90 046 34)
Zur Absicherung des Warmwassers gegen Übertemperatur mit Rückschlagventilen und Schmutzfänger
2 xBodenstehendes Ausdehnungsgefäß (90 020 10)
150 l
Anschluss DN 25 (1″)
2 xKappenventil DN 25 (1″) (90 020 21)
2 xSicherheitsventil 6 bar, DN 15 (1/2″) (90 017 01)
4 xHeimeier Globo Kugelhahn DN 32 (1 1/4″) IG (90 514 42)

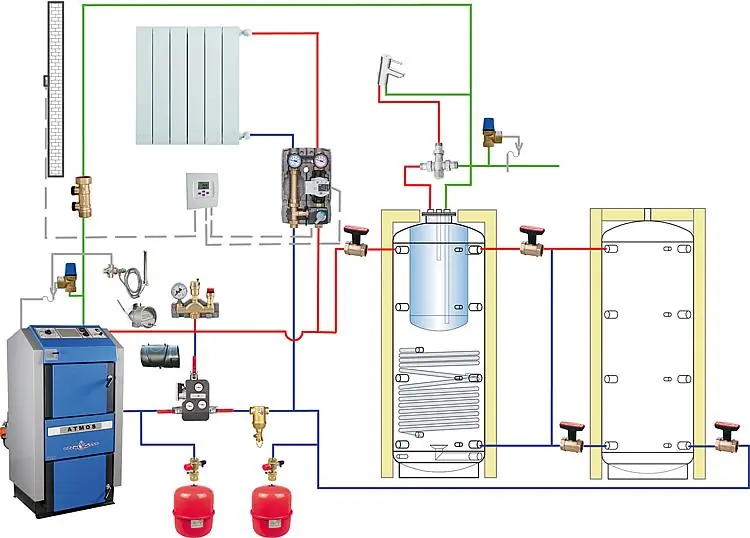

Diese Zeichnung dient zur Veranschaulichung und ersetzt nicht die fachtechnische Detailplanung
