Beschreibung

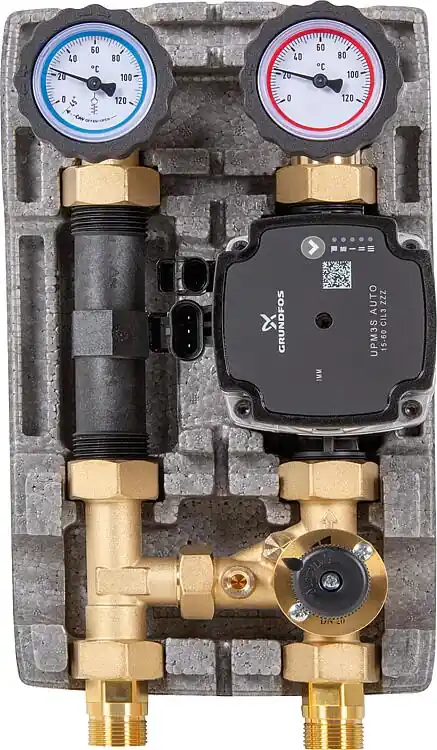

Produktinformationen „Heizkreisset Easyflow DN20 mit 3Wege-Mischer,Wärmezählerstrecke mit Pumpe Grundfos UPM3S AUTO 15-60“
Vorlauf:
1 x Vorlauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring rot, 0-120°C) mit Fühleranschluss M10 für Wärmemengenzahler
2 x Überwurfmutter und Dichtung
1 x Verschraubung DN 20 (3/4)
Inkl. U-Pumpe Wilo Para 15/6 SC, Baulänge 130 mm
Rücklauf:
1 x Rucklauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring blau, 0-120°C) und aufstellbarer Schwerkraftbremse durch Drehen von 45° des Handrades
1 x Wärmemengenzählereinbaustrecke für DN 20, 2,5 m³/h Wärmemengenzähler
1 x Verschraubung DN 20 (3/4″)
Vor- und Rücklauf tauschbar
Technische Daten Heizkreisset:
Betriebstemperatur max.: 110 °C
Betriebsdruck max.: 10 bar
Anschlüsse Kesselseite: DN 20 (3/4″) AG
Anschlüsse Verbraucherseite: DN 20 (3/4″) IG
Schwerkraftbremse: 20 mbar
Achsmaß: 90 mm
Material: Messing
Isolierung: EPP
Maße (mit Isolierung) HxBxT: 302x180x142 mm
Technische Daten Pumpe Wilo Para 15/6 SC:
Nenngröße: DN 15 (1/2″)x DN 25 (1″)
Einbaulänge: 130 mm
Förderhöhe: 6,0 m
Betriebsspannung: 230 V/AC
EEI: 0,20
Proportionaldruckkennlinie: 3
Konstantdruckkennlinie: 3
Konstantdrehzahl: 3
Material: Grauguss KTL-Beschichtet
Kvs-Wert: 4,0
Leistung max.: 28 kW
Durchfluss: max. 1200 l/h
Vorlauf: 1x 3-Wege-Festwert-Mischventil
Rücklauf: T-Stuck für 3-Wege-Festwert-Mischventil
