Beschreibung

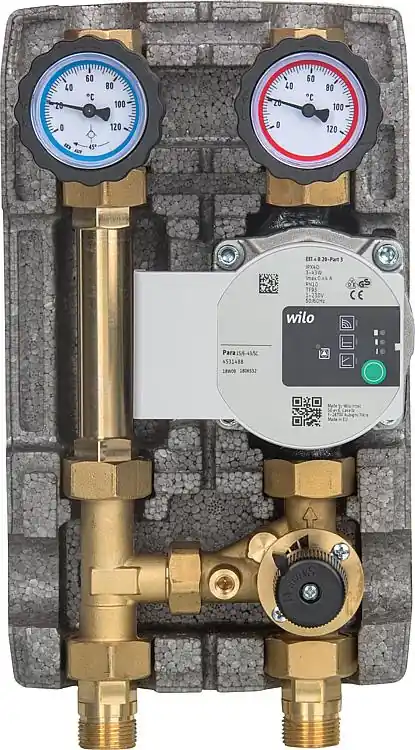

Produktinformationen „Heizkreisset Easyflow DN20(3/4″), 3-Wege-Mischer, Wilo Para 15/6 SC“
Allgemeine Informationen:
- Ausführung: Pumpe Wilo Para 15/6 SC, ohne Mischermotor
- 3-Wege-Mischventil:
- Anschlussgröße [DN]: 20
- Achsmaß [mm]: 90
- Max. Leistung [kW]: 28
- Max. Anzeige Thermometer [°C]: 120
- Höhe [mm]: 302
- Ausführung: gemischt
- Material Wärmedämmung: EPP
- Schwerkraftbremse [mbar]: 20
- Max. Betriebsdruck [bar]: 10
- Max. Betriebstemperatur [°C]: 110
- Breite [mm]: 180
- Mit Thermometer:
- Tiefe [mm]: 142
- Mit Umwälzpumpe:
- Material: Messing
- Max. Durchfluss [m³/h]: 1,2
- Kvs-Wert: 4
Vorlauf:
- 1 x Vorlauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring rot, 0-120°C)
- 2 x Überwurfmutter und Dichtung
- 1 x Verschraubung DN 20 (3/4″)
- Inkl. U-Pumpe Wilo Para 15/6 SC, Baulänge 130 mm
Rücklauf:
- 1 x Rücklauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring blau, 0-120°C) und aufstellbarer Schwerkraftbremse durch drehen von 45° des Handrades
- 1 x Messingrohr
- 1 x Verschraubung DN 20 (3/4″)
- Vor- und Rücklauf tauschbar
Technische Daten:
Heizkreisset:
- Betriebstemperatur max.: 110 °C
- Betriebsdruck max.: 10 bar
- Anschlüsse Kesselseite: DN 20 (3/4″)AG
- Anschlüsse Verbraucherseite: DN 20 (3/4″) IG
- Schwerkraftbremse: 20 mbar
- Achsmaß: 90 mm
- Material: Messing
- Isolierung: EPP
- Maße (mit Isolierung) HxBxT: 302 x 180 x 142 mm
Pumpe:
- Nenngröße: DN 15 (1/2″) x DN 25 (1″)
- Einbaulänge: 130 mm
- Förderhöhe: 6,0 m
- Betriebsspannung: 230 V/AC
- EEI: 0,20
- Proportionaldruckkennlinie: 3
- Konstantdruckkennlinie: 3
- Konstantdrehzahl: 3
- Material: Grauguss KTL-Beschichtet
