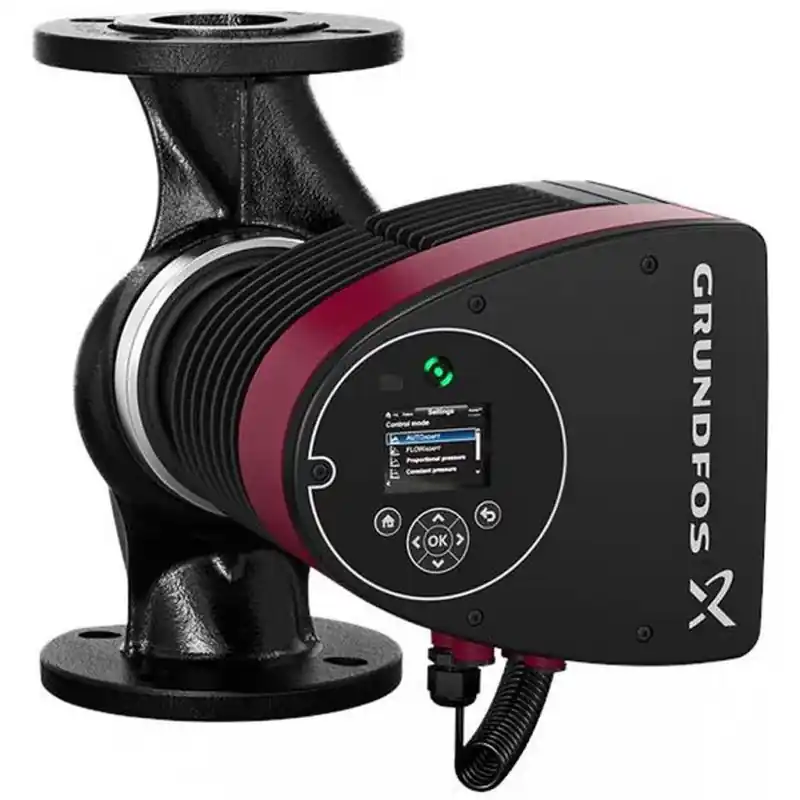

Grundfos MAGNA3 50-100 F 280 1x230V PN6/10 Umwälzpumpe 97924283
Die Umwälzpumpe Grundfos MAGNA3 50-100 F ist eine elektronisch geregelte Hocheffizienzpumpe mit EC-Permanentmagnetmotor und integriertem TFT-Display. Sie wurde für anspruchsvolle Anwendungen in der Heizungs-, Klima- und Warmwassertechnik entwickelt, bei denen Regelbarkeit, Transparenz und Energieeffizienz im Vordergrund stehen. Über optionale CIM-Module lässt sich die Pumpe problemlos in Gebäudeleitsysteme integrieren.
Geeignet für
- Klimatisierung von Gewerbeimmobilien
- Heizung in Gewerbeimmobilien
- Häusliche Warmwasserzirkulation
Ausführungen, Funktionen und Eigenschaften
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnet-Motortechnologie
- Sehr niedriger Energieeffizienzindex EEI ? 0.18
- Regelungsarten: Konstantdruck, Proportionaldruck, Festdrehzahl, Konstanttemperatur
- Integrierter Motorvollschutz und Trockenlaufschutz
- AUTOADAPT für automatische Sollwerteinstellung
- FLOWADAPT und FLOWLIMIT zur Volumenstrombegrenzung
- Integrierte Wärmemengenerfassung
- Betriebs- und Störmeldungen mit Ereignishistorie
- Kommunikation analog und digital: 2× DO / 3× DI / 1× AI
- Bedienung über TFT-Display und Soft-Touch-Tastatur
- Einbindung in die Gebäudeleittechnik über CIM-Steckmodule
- Doppelpumpen-Betriebsarten: Wechsel / Reserve / Parallel
- Drahtlose Kommunikation zwischen Pumpenköpfen
- 5 Jahre Garantie bei Inbetriebnahmeprotokoll über Grundfos GO
Technische Daten
| Nennförderstrom | 16.77 m3/h |
| Nennförderhöhe | 5.622 m |
| Maximale Förderhöhe | 100 dm |
| Temperaturklasse | 110 |
| Zulassungen | CE, VDE, EAC, MOROCCO, UKCA, TSERCM, UkrSEPRO |
| Modell | E |
| Energieeffizienzindex (EEI) | 0.18 |
| Nettogewicht | 18 kg |
| Bruttogewicht | 19.9 kg |
| Versandvolumen | 0.046 m3 |
Werkstoffe
| Pumpengehäuse | Grauguss EN-GJL-250 ASTM A48-250B |
| Laufrad | PES mit 30 % Glasfaseranteil |
Installation
| Umgebungstemperatur | 0 .. 40 °C |
| Maximaler Betriebsdruck | 10 bar |
| Anschlussstandard | DIN |
| Nennweite | DN 50 |
| Nenndruck | PN 6 / PN 10 |
| Einbaulänge | 280 mm |
Fördermedium
| Medientemperaturbereich | -10 .. 110 °C |
| Medientemperatur im Betrieb | 60 °C |
| Dichte | 983.2 kg/m3 |
Elektrische Daten
| Leistungsaufnahme P1 | 21 .. 403 W |
| Netzfrequenz | 50 / 60 Hz |
| Bemessungsspannung | 1 × 230 V |
| Maximale Stromaufnahme | 0.22 .. 1.86 A |
| Schutzart | X4D |
| Wärmeklasse | F |
