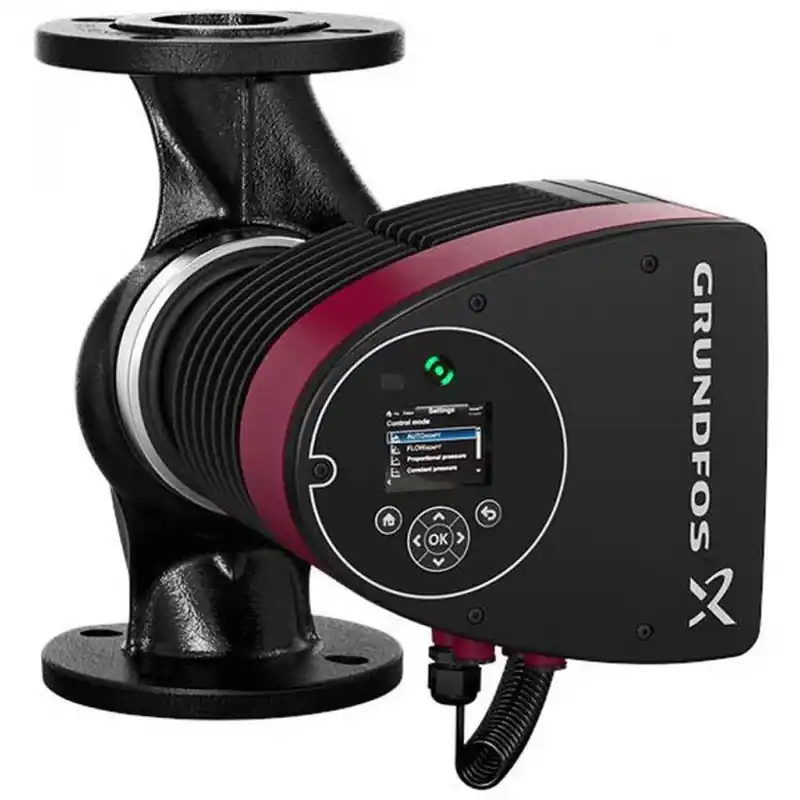

Die Grundfos MAGNA3 40-80 F ist eine moderne, elektronisch geregelte Umwälzpumpe für Heizungs-, Kühl- und Klimaanwendungen. Dank ihrer außergewöhnlich hohen Energieeffizienz, der intelligenten Regelungsfunktionen und der robusten Bauweise eignet sie sich ideal für anspruchsvolle HVAC-Systeme in Wohn-, Gewerbe- und Industriegebäuden.
Die MAGNA3 ist als nassläufergeführte, stopfbuchsenlose Umwälzpumpe ausgeführt. Motor und Hydraulik bilden eine kompakte Einheit ohne Gleitringdichtung, wodurch die Pumpe praktisch wartungsfrei ist. Die Lager werden durch das Fördermedium geschmiert, was eine lange Lebensdauer und sehr niedrige Betriebskosten gewährleistet.
Anwendungsbereiche
- Heizungsanlagen in Wohn- und Gewerbegebäuden
- Kälte- und Klimaanlagen
- HVAC-Systeme mit variablen Volumenströmen
- Modernisierung energieeffizienter Anlagen
Vorteile und Eigenschaften
- Hohe Energieeffizienz mit EEI 0,19
- Elektronisch geregelter Betrieb mit variabler Drehzahl
- Zuverlässiger und geräuscharmer Dauerbetrieb
- Wartungsfreie Nassläuferkonstruktion
- Robustes Graugussgehäuse für lange Lebensdauer
- Kompakte Bauform mit DN-40-Flanschanschluss
Technische Daten
| Nennförderstrom | 10,89 m3/h |
| Nennförderhöhe | 5,564 m |
| Maximale Förderhöhe | 8,0 m |
| Temperaturklasse | TF 110 |
| Prüfkennzeichen | CE, VDE, EAC, CN ROHS, WEEE |
| Modell | D |
Werkstoffe
| Pumpengehäuse | Grauguss (EN-GJL-250 / ASTM A48-250B) |
| Laufrad | PES mit 30 % Glasfaseranteil |
Installation
| Umgebungstemperatur | 040 °C |
| Maximaler Betriebsdruck | 10 bar |
| Anschlussnorm | DIN |
| Nennweite | DN 40 |
| Nenndruck | PN 6 / PN 10 |
| Einbaulänge | 220 mm |
Fördermedium
| Medientemperaturbereich | -10110 °C |
| Typische Medientemperatur | 60 °C |
| Dichte | 983,2 kg/m3 |
Elektrische Daten
| Leistungsaufnahme P1 | 17267 W |
| Netzfrequenz | 50 / 60 Hz |
| Bemessungsspannung | 1 × 230 V |
| Maximale Stromaufnahme | 0,191,26 A |
| Schutzart | IPX4D |
| Isolationsklasse | F |
Weitere Angaben
| Energieeffizienzindex (EEI) | 0,19 |
| Nettogewicht | 16,4 kg |
| Bruttogewicht | 18,1 kg |
| Versandvolumen | 0,039 m3 |
