Beschreibung

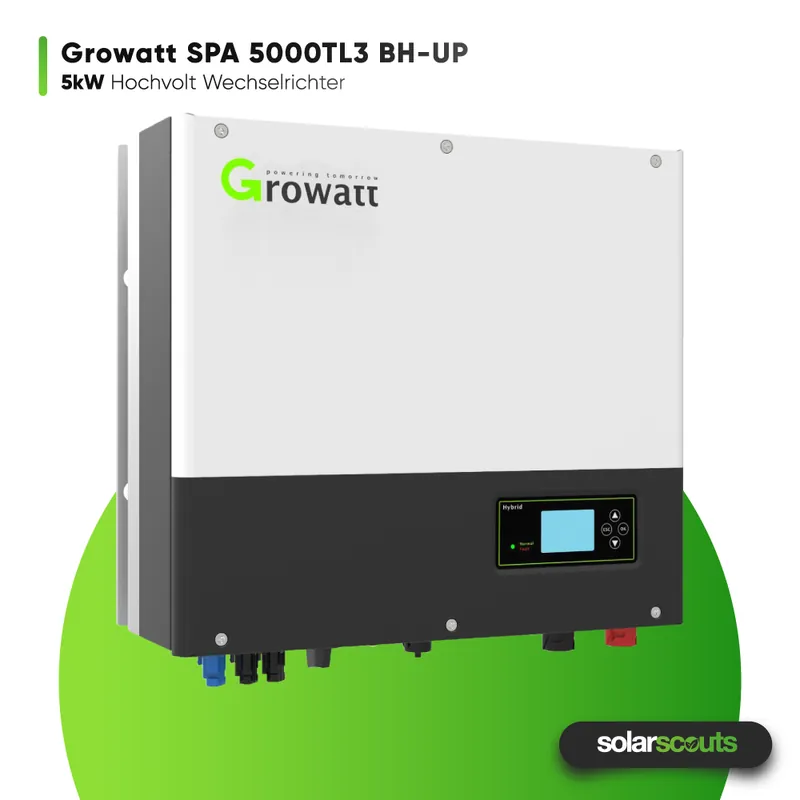

Der Growatt SPA 5000TL3 BH-UP ist ein dreiphasiger, AC-gekoppelter Speicher-Wechselrichter mit 5.000 W Nennleistung. Er wird parallel zu Ihrer vorhandenen Photovoltaikanlage installiert und macht diese nachträglich speicherfähigohne Eingriff in den bestehenden PV-Wechselrichter. So nutzen Sie Ihren Solarstrom auch dann, wenn die Sonne längst untergegangen ist.
Hauptvorteile für Ihre Anlage
- Nachrüstung ohne Umbau: Der SPA arbeitet AC-gekoppelt und eignet sich damit gleichermaßen für Bestandsanlagen und Neuinstallationen.
- Hoher Wirkungsgrad: Mit bis zu 97,8 % maximalem Wirkungsgrad (europäisch 97,2 %) bleiben die Umwandlungsverluste gering.
- Notstromversorgung: Über den separaten EPS-Ausgang versorgen Sie bei Netzausfall wichtige Verbraucher mit bis zu 5.000 W weiter.
- Drei Arbeitsmodi: Lastvorrang, Batterievorrang und Netzvorrang lassen sich zeitgesteuert programmierenpassend zu Ihrem Tarif.
- Robust und leise: Schutzart IP65, passive Kühlung ohne Lüfter und ein Geräuschpegel von höchstens 35 dB(A).
Intelligente Steuerung Ihres Eigenverbrauchs
Der SPA 5000TL3 BH-UP arbeitet mit Hochvolt-Batterien im Bereich von 100 bis 550 V und lädt beziehungsweise entlädt diese mit bis zu 25 A und 5.000 W. Ein Energiezähler erfasst dabei den tatsächlichen Energiefluss im Hausanschluss, sodass der Wechselrichter jederzeit weiß, ob Überschussstrom gespeichert oder Energie aus dem Speicher abgerufen werden soll.
Über das LCD-Display mit Statusanzeige oder über die Growatt-Monitoring-Plattform legen Sie fest, welcher Betriebsmodus wann greifen soll. Im Lastvorrang deckt der Speicher zuerst Ihren Haushaltsverbrauch, im Batterievorrang wird gezielt in günstigen Netzzeiten geladen, im Netzvorrang speisen Sie gespeicherte Energie zu Hochpreiszeiten ein. Eine integrierte Einspeisebegrenzung (Export Limit) erlaubt zudem die Einhaltung netzseitiger Vorgaben.
Auf der Sicherheitsseite bringt das Gerät alles mit, was der dreiphasige Netzparallelbetrieb verlangt: Inselnetzerkennung, Netz- und Erdschlussüberwachung, Fehlerstromüberwachung, Batterieverpolungsschutz sowie einen AC-Überspannungsableiter vom Typ II. Die transformatorlose Topologie hält das Gerät mit rund 28 kg vergleichsweise kompakt, die Wandmontage erfolgt über vier Dübel und Stockschrauben.
Der Anschluss erfolgt über getrennte Klemmen für Netz (AC GRID) und Notstrom (EPS OUTPUT); die Batterie wird über MC4-Steckverbinder angebunden. Für die Kommunikation stehen RS485, CAN (Lithium-BMS) und USB zur Verfügung, Funk- und Mobilfunkmodule sind optional erhältlich.
| ALLGEMEINE DATEN (Basisinformationen zum Gerät) | |
|---|---|
| Hersteller | Growatt |
| Modell | SPA 5000TL3 BH-UP |
| Gerätetyp | AC-gekoppelter Speicher-Wechselrichter (dreiphasig) |
| Wechselrichtertopologie | Transformatorlos |
| Abmessungen (B / H / T) | 505 / 453 / 198 mm |
| Gewicht | 28 kg |
| Schutzart | IP65 |
| Kühlkonzept | Passiv (natürliche Konvektion, lüfterlos) |
| Betriebstemperaturbereich | 25 °C bis +60 °C (Derating ab 45 °C) |
| Relative Luftfeuchtigkeit | 0100 % |
| Max. Aufstellhöhe | 3.000 m |
| Eigenverbrauch (Nacht) | |
| Geräuschemission (typisch) | 35 dB(A) |
| Garantie | 10 Jahre |
| AC-AUSGANG / NETZBETRIEB (Netzparalleler Betrieb) | |
| AC-Nennleistung | 5.000 W |
| Max. AC-Scheinleistung | 5.000 VA |
| AC-Nennspannung (Bereich) | 230 V / 400 V (310476 V) |
| AC-Netzfrequenz (Bereich) | 50 / 60 Hz, ± 5 Hz |
| Max. Ausgangsstrom | 7,6 A |
| Einstellbarer Leistungsfaktor | 0,8 kapazitiv0,8 induktiv |
| Klirrfaktor (THDi) | |
| AC-Netzanschluss | 3W + N + PE |
| ERSATZSTROM (EPS) (Stand-Alone-Betrieb bei Netzausfall) | |
| AC-Nennleistung | 5.000 W |
| Max. AC-Scheinleistung | 5.000 VA |
| AC-Nennspannung | 230 V / 400 V |
| AC-Nennfrequenz | 50 / 60 Hz |
| Max. Ausgangsstrom | 7,6 A |
| Klirrfaktor (THDv) | |
| Umschaltzeit | 0,5 s |
| BATTERIE (DC) (Anbindung des Hochvoltspeichers) | |
| Batteriespannungsbereich | 100550 V |
| Max. Lade- / Entladestrom | 25 A |
| Max. Lade- / Entladeleistung | 5.000 W |
| Batterietyp | Lithium |
| Batteriekapazität (Serie) | 7,6876,8 kWh |
| Batterieanschluss | MC4-Steckverbinder |
| WIRKUNGSGRAD & SCHUTZ (Effizienz und Sicherheitsfunktionen) | |
| Max. Wirkungsgrad | 97,8 % |
| Europäischer Wirkungsgrad | 97,2 % |
| Batterieverpolungsschutz | Ja |
| Isolationswiderstandserkennung | Ja |
| Erdschlussüberwachung | Ja |
| Fehlerstromüberwachung | Ja |
| AC-Kurzschlussfestigkeit | Ja |
| Netzüberwachung / Inselnetzerkennung | Ja |
| AC-Überspannungsableiter | Typ II |
| KOMMUNIKATION & NORMEN (Schnittstellen und Zertifizierung) | |
| Anzeige | LCD + LED |
| Schnittstellen (Standard) | RS232 / RS485 / CAN / USB |
| Schnittstellen (optional) | RF / WiFi / GPRS |
| AC-Anschluss | Schraubklemmen |
| Zertifikate & Normen | CE, IEC62109, G98, VDE0126-1-1, VDE-AR-N4105, CEI 0-21, IEC62116 & IEC61727, EN50438, EN50549, AS4777, AS/NZS 3100, C10/11, TOR Erzeuger |
Lieferumfang
- Growatt SPA 5000TL3 BH-UP Speicher-Wechselrichter
- AC-Netz-Steckverbinder und EPS-Ausgangs-Steckverbinder
- MC4-Steckverbinder für den Batterieanschluss
- Kommunikationskabel mit RJ45-Steckern
- Energiezähler (Smart Meter)
- Wasserdichte Abdeckung, Erdungsklemme und Montageschrauben
- Montageschablone und Bedienungsanleitung
