Beschreibung

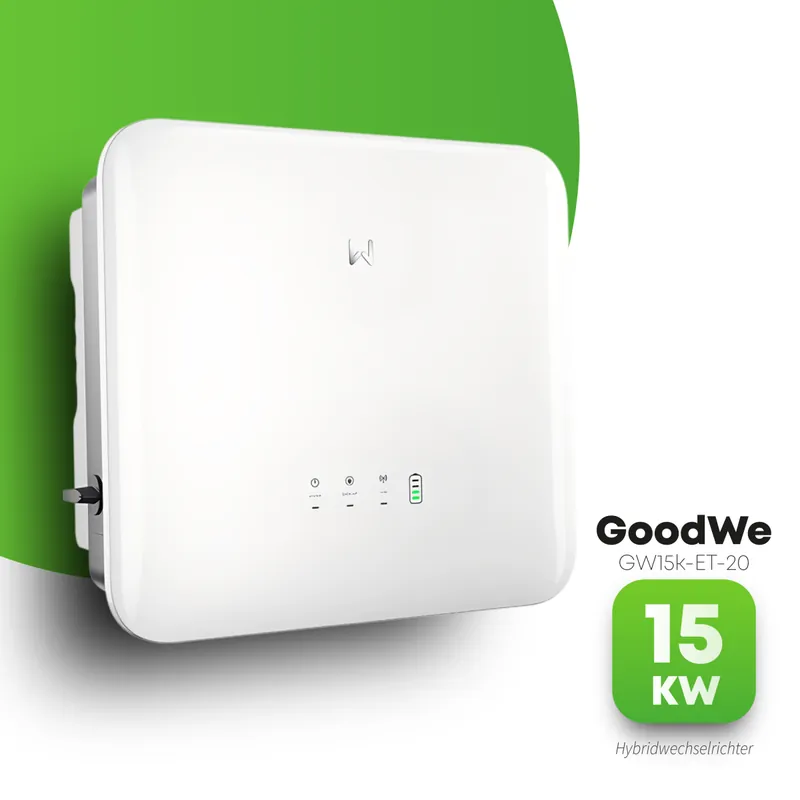

Der GoodWe GW15K-ET-20 aus der ET-G2-Serie ist ein dreiphasiger Hybridwechselrichter mit 15 kW Nennleistung, der Photovoltaik-Ertrag, Hochvolt-Batteriespeicher und Notstromversorgung in einem Gerät vereint. Mit drei MPP-Trackern, einer maximalen PV-Eingangsleistung von 24.000 W und einem integrierten Smart Meter eignet er sich für größere Eigenheimanlagen und anspruchsvolle Gewerbeobjekte.
Hauptvorteile für Ihre Anlage
- Hohe PV-Auslegung: Bis zu 24.000 W PV-Eingangsleistung erlauben eine deutliche Überdimensionierung der Modulflächefür mehr Ertrag an schwachen Tagen.
- Belastbarer Notstrom: 15 kVA Dauerleistung ohne Netz, kurzzeitig 18 kVA für 60 Sekundenausreichend Reserve für Anlaufströme von Pumpen oder Wärmepumpen.
- Flexible Batterieanbindung: Der weite Hochvolt-Bereich von 150 bis 720 V und 24.000 W maximale Ladeleistung sorgen für ein zügiges Nachladen Ihres Speichers.
- Hoher Wirkungsgrad: 98,2 % maximaler und 97,5 % europäischer Wirkungsgrad halten die Umwandlungsverluste gering.
Intelligente Steuerung und sichere Installation
Der GW15K-ET-20 wird mit einem Smart Meter inklusive Stromwandler ausgeliefert und erfasst so den Energiefluss im Haus in Echtzeit. Auf dieser Basis steuert der Wechselrichter Eigenverbrauch, Batterieladung und Netzbezug automatischwahlweise ergänzt um GoodWe-Wallboxen oder netzdienliche Haushaltsgeräte. Die Überwachung erfolgt per LED-Anzeige direkt am Gerät sowie über WLAN, LAN oder Bluetooth in der App und im Portal.
Sicherheitsseitig ist der Wechselrichter umfassend ausgestattet: Isolationswiderstandsüberwachung, Fehlerstromüberwachung, Verpolungsschutz auf PV- und Batterieseite, Inselnetzerkennung sowie Überstrom-, Kurzschluss- und Überspannungsschutz auf der AC-Seite sind integriert. Ein DC-Trennschalter sowie Überspannungsableiter Typ II auf DC- und AC-Seite sind ab Werk verbaut; ein AFCI-Lichtbogenschutz ist optional verfügbar. Mit Schutzart IP66, einem Betriebstemperaturbereich von 35 bis +60 °C und passiver Kühlung ohne Lüfter ist das 25 kg schwere Gerät auch für die Wandmontage im Außenbereich freigegeben. Der Eigenverbrauch in der Nacht liegt bei unter 15 W.
| ALLGEMEINE DATEN (Basisinformationen zum Wechselrichter) | |
|---|---|
| Hersteller | GoodWe |
| Modell | GW15K-ET-20 (ET G2 Serie) |
| Gerätetyp | Hybridwechselrichter, dreiphasig, Hochvolt-Batterie |
| Abmessungen (B × H × T) | 496 × 460 × 221 mm |
| Gewicht | 25 kg |
| Montageart | Wandmontage |
| Schutzart | IP66 |
| Kühlung | Natürliche Konvektion |
| Betriebstemperatur | 35 °C bis +60 °C |
| Max. Betriebshöhe | 4.000 m |
| Geräuschentwicklung | |
| Topologie | Nicht isoliert (trafolos) |
| Eigenverbrauch nachts | |
| PV-EINGANG (Solargenerator-Anschluss) | |
| Max. PV-Eingangsleistung | 24.000 W |
| Max. PV-Eingangsspannung | 1.000 V (max. Betriebsspannung 950 V) |
| MPPT-Spannungsbereich | 120850 V |
| Nenneingangsspannung | 620 V |
| Startspannung | 150 V |
| Anzahl MPP-Tracker | 3 (je 1 String pro MPPT) |
| Max. Eingangsstrom je MPPT | 16 A |
| Max. Kurzschlussstrom je MPPT | 24 A |
| BATTERIE (Hochvolt-Speicheranbindung) | |
| Batterietyp | Li-Ion (Hochvolt) |
| Nennspannung Batterie | 500 V |
| Spannungsbereich Batterie | 150720 V |
| Startspannung | 150 V |
| Anzahl Batterieeingänge | 1 |
| Max. Lade-/Entladestrom | 40 A / 40 A |
| Max. Ladeleistung | 24.000 W |
| Max. Entladeleistung | 16.500 W |
| AC-AUSGANG (NETZBETRIEB) (Einspeisung ins öffentliche Netz) | |
| Nennausgangsleistung | 15.000 W |
| Max. Scheinleistung ins Netz | 15.000 VA |
| Max. Scheinleistung aus dem Netz | 20.000 VA |
| Nennausgangsspannung | 400 / 380 V, 3L / N / PE |
| Ausgangsspannungsbereich | 170290 V (Phasenspannung) |
| Netzfrequenz | 50 / 60 Hz (Bereich 4565 Hz) |
| Max. AC-Strom ins Netz | 21,7 A |
| Max. AC-Strom aus dem Netz | 26,1 A |
| Leistungsfaktor | 0,8 kapazitiv bis 0,8 induktiv |
| Klirrfaktor (THD) | |
| AC-AUSGANG (NOTSTROM) (Ersatzstromversorgung bei Netzausfall) | |
| Nenn-Scheinleistung Notstrom | 15.000 VA |
| Max. Scheinleistung ohne Netz | 15.000 VA (18.000 VA für 60 s) |
| Max. Scheinleistung mit Netz | 15.000 VA |
| Max. Ausgangsstrom | 21,7 A (26,1 A für 60 s) |
| Nennausgangsspannung / -frequenz | 400 / 380 V50 / 60 Hz |
| Klirrfaktor THDv (lineare Last) | |
| WIRKUNGSGRAD & SCHUTZ (Effizienz und Sicherheitsfunktionen) | |
| Max. Wirkungsgrad | 98,2 % |
| Europäischer Wirkungsgrad | 97,5 % |
| Max. Wirkungsgrad Batterie zu AC | 97,5 % |
| MPPT-Wirkungsgrad | 99,5 % |
| Integrierte Schutzfunktionen | PV-Isolationswiderstandsüberwachung, Fehlerstromüberwachung, PV- und Batterie-Verpolungsschutz, Inselnetzerkennung, AC-Überstrom-, Kurzschluss- und Überspannungsschutz, Fernabschaltung |
| DC-Trennschalter | Integriert |
| Überspannungsschutz | DC: Typ II / AC: Typ II |
| Lichtbogenschutz (AFCI 3.0) | Optional |
| KOMMUNIKATION (Überwachung und Schnittstellen) | |
| Benutzerschnittstelle | LED, WLAN + App |
| Kommunikation mit BMS | RS485, CAN |
| Kommunikation mit Smart Meter | RS485 |
| Kommunikation mit Portal | WiFi + LAN + Bluetooth |
Lieferumfang
- GoodWe GW15K-ET-20 Hybridwechselrichter
- Befestigungsplatte inkl. Schraube und 4 Dehnschrauben
- 3 PV-Steckerpaare
- 2 Batterieverbinder
- Klemmen-Set: 6-PIN-Klemme, 2-PIN-Klemme, 3 × 4-PIN-Klemme, PE-Klemme, 12 Netzklemmen, 20 röhrenförmige Klemmen
- Netzabdeckung
- Smart Meter (CT) inkl. CT-Anschlussleitung, Übersetzungsverhältnis 120 A / 40 mA
- BMS-Kommunikationsleitung
- Smart Dongle
- 2 Verbindungstools, Schraubendreher und Sechskantschraubendreher
- Dokumentation
