Beschreibung

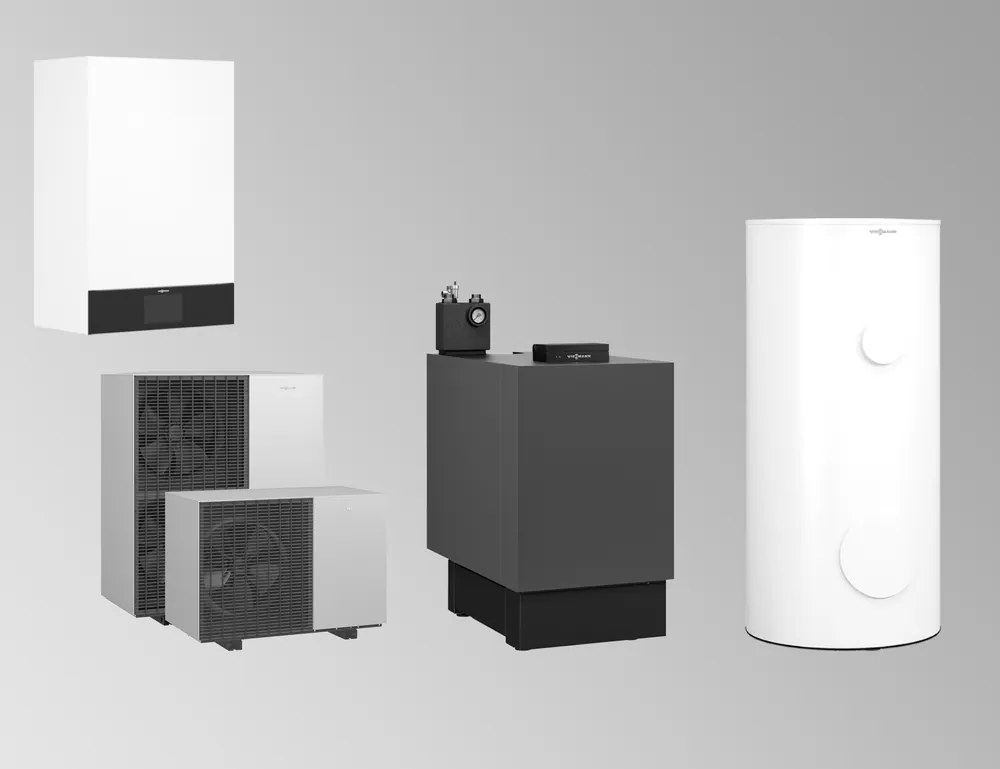

Viessmann Vitocal 150-A Hybridpaket A06, 230V, mit Vitoladens 300-C, 19 kW, 250 l, modulierend
Einleitung
Das Viessmann Vitocal 150-A Hybridpaket A06 ist ein leistungsfähiges Hybrid-Heizsystem, das die bewährte Technik von Viessmann mit moderner Wärmepumpen- und Brennwertkesseltechnologie kombiniert. Dieses Paket enthält die Luft/Wasser-Wärmepumpe Vitocal 150-A (A06, 230V) in Kombination mit dem modulierenden Vitoladens 300-C Brennwertkessel (19 kW) sowie einen 250 l Speicher. Es richtet sich an Ein- und Mehrfamilienhäuser sowie Modernisierungsprojekte, in denen hohe Effizienz, flexible Leistungsregelung und ein geringer Platzbedarf gefragt sind.
Vorteile und Besonderheiten
- Hybridbetrieb kombiniert Wärmepumpe und modulierenden Brennwertkessel für hohe Betriebssicherheit und optimierten Energieeinsatz
- Viessmann-Qualität sorgt für langlebige Komponenten und durchdachte Systemintegration
- DC-Inverter-Technologie und drehzahlgeregelter Verdichter für stufenlose Leistungsanpassung und geringe Geräuschemissionen (Schallleistungspegel außen ca. 51 dB(A))
- Umweltfreundliches Kältemittel R290 mit sehr niedrigem GWP
- Integrierte Hydraulik- und Steuerungsfunktionen (Hydro AutoControl) inklusive witterungsgeführter Regelung und Touch-Bedienung
- Lieferumfang kompletter Montagehilfen und Zubehör für zügige Installation
Technische Details
Das Paket basiert auf der Vitocal 150-A Hybrid-Innen- und Außeneinheit (Modell A06, 230V) kombiniert mit dem Vitoladens 300-C Brennwertkessel. Die Wärmepumpe verfügt über DC-Inverter-Technologie und einen drehzahlgeregelten Doppelrollkolben-Verdichter für geräuscharmen Betrieb; der Verdampfer ist korrosionsbeständig und mit einer Blue Fin-Beschichtung versehen. Die Inneneinheit enthält Hydro AutoControl-Hydraulik, eine hocheffiziente Umwälzpumpe, Heizwasser-Durchlauferhitzer und Abtaupuffer sowie Temperatur- und Volumenstromregelung. Technische Kenndaten des A06-Pakets laut Herstellerangaben: Nennwärmeleistung A7/W35 4,8 kW, COP (A7/W35) 5,1, Leistungsbereich 2,16,0 kW, maximale Vorlauftemperatur 70 °C, Schallleistungspegel außen ca. 51 dB(A). Maße der Inneneinheit 920 x 450 x 360 mm, Außeneinheit 841 x 1144 x 600 mm, Gewicht Außeneinheit 162 kg. Der Speicher des Pakets ist ein Viessmann Vitocell 100-V CVWC mit 250 l Inhalt, geeignet für die kombinierte Warmwasserbereitung und Heizungsunterstützung.
Anwendung und Einsatzbereiche
Das Hybridpaket ist ideal für Wohngebäude, die von hoher Effizienz und geringer Betriebskosten profitieren sollen, insbesondere bei Sanierungen bestehender Heizsysteme oder beim Neubau mit kompakten Aufstellbedingungen. Die Kombination aus Wärmepumpe und modulierendem Brennwertkessel bietet Vorteile bei sehr kalten Außentemperaturen sowie bei hohen Warmwasseranforderungen. Die witterungsgeführte Regelung und die Kommunikationsfähigkeit über CAN-BUS, PlusBus sowie optionales WLAN/LAN ermöglichen die Einbindung in moderne Haustechnik- und Regelungskonzepte.
Lieferumfang
Das Paket wird vollständig geliefert und umfasst: Vitocal 150-A Hybrid Inneneinheit A06 (230V) und Außeneinheit, Vitoladens 300-C J3RB Brennwertkessel (19 kW) mit Untergestell 400 mm, Vitocell 100-V CVWC 250 l Speicher, Montagehilfe Comfort Aufputzmontage 600 mm, Konsole für Bodenmontage (566 mm), Tauchtemperatursensor (NTC 10 kOhm), Heizungsfilter Dirtstop XL 1 1/4, Untergestell, Membran-Ausdehnungsgefäß H35 white, Kappenventil R3/4, KFE-Hahn Simplex 1/2 mit Schlauchtülle, Anlegetemperatursensor, Außentemperatursensor (leitungsgebunden) sowie Anschluss- und Montagezubehör. Zusätzlich bietet Viessmann bei Registrierung eine erweiterte 5-Jahres-Garantie gemäß Herstellerbedingungen.
Fazit
Das Viessmann Vitocal 150-A Hybridpaket A06 ist eine durchdachte, kompakte Lösung für energieeffizientes Heizen und Warmwasser in Wohngebäuden. Durch die Kombination von effizienter Wärmepumpentechnik mit dem modulierenden Vitoladens 300-C profitieren Anwender von hoher Jahresarbeitszahl, zuverlässiger Heizleistung bis 70 °C Vorlauftemperatur und flexibler Leistungsanpassung. Viessmanns Systemkompetenz und die vollständige Lieferung mit Montagehilfen erleichtern die Installation. Empfehlenswert für Hausbesitzer und Installateure, die ein wartungsfreundliches, zukunftssicheres Hybridsystem suchen.
Technische Daten
| Vitocal 150-A Hybrid | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 1,2 | 1,2 | 1,2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,000024 | 0,000024 | 0,000024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit IDU-A Hybrid | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Außeneinheit ODU 150-A | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A Hybrid |
| Bezeichnung: | Hybridpaket A06, 230V, mit Vitoladens 300-C, 19 kW, 250 l, modulierend |
| Artikelnummer: | Z033076 |
| Nennwärmeleistung (A7/W35): | 4,8 kW |
| COP (A7/W35): | 5,1 |
| Leistungsbereich (A7/W35): | 2,1 – 6,0 kW |
| Nennwärmeleistung (A-7/W35): | 5,6 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 3,6 kW |
| Schallleistungspegel (außen): | 51 dB(A) |
| Gewicht Außeneinheit: | 162 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 841 x 1144 x 600 mm |
