Beschreibung

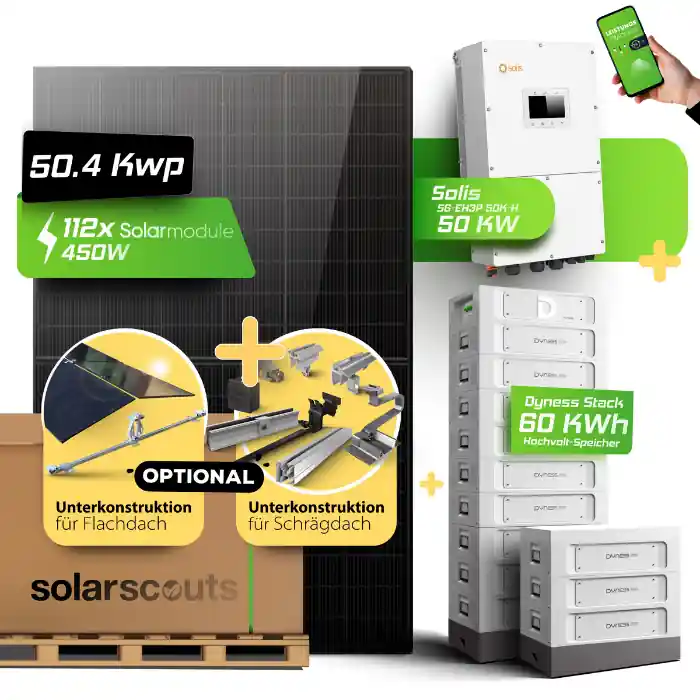

Komplett-Set: 50,4 kWp JA Solar + 50 kW Solis Hybrid + 61,44 kWh Dyness ist eine leistungsstarke Photovoltaikanlage für Gewerbe, Landwirtschaft und große Eigenheime, die einen hohen Eigenverbrauch und weitreichende Unabhängigkeit vom Stromnetz anstreben. Mit 50,4 kWp Modulleistung, einem 3-phasigen 50-kW-Hybridwechselrichter und einem Hochvolt-Batteriespeicher von 61,44 kWh deckt dieses System auch anspruchsvolle Lastprofile zuverlässig ab.
Ihre Vorteile auf einen Blick
- Hohe Autarkie: 50,4 kWp Solarleistung kombiniert mit 61,44 kWh Speicherkapazität ermöglichen eine sehr weitreichende Eigenversorgung.
- Notstromfähigkeit: Der Solis-Hybridwechselrichter bietet eine Backup-Funktion mit einer Umschaltzeit von unter 10 ms.
- Maximale Sicherheit: Jedes Batteriemodul des Dyness Stack100 verfügt über eine eigene Aerosol-Feuerlöscheinrichtung.
- Robuste Modultechnik: Bifaziale Glas-Glas-Module von JA Solar mit N-Type-Zellen sorgen für stabile Erträge und lange Lebensdauer.
Das System im Detail
Die Solarmodule
Das Herzstück der Stromerzeugung bilden 112 bifaziale Full-Black-Module von JA Solar. Als Glas-Glas-Module mit N-Type-Zelltechnologie nutzen sie neben der Vorderseite auch das auf die Rückseite einfallende Licht und erzielen so höhere Erträge. Die doppelte Glasausführung erhöht die mechanische Belastbarkeit und die Widerstandsfähigkeit gegen Umwelteinflüsse. Bei einer Modulleistung von 455 Wp ergibt sich in dieser Konfiguration eine Gesamtleistung von rund 50,4 kWp.
Der Hybridwechselrichter
Der Solis S6-EH3P50K-H ist ein 3-phasiger Hochvolt-Hybridwechselrichter mit 50 kW Nennleistung. Er verarbeitet Solarstrom, Speicher und Netz intelligent und unterstützt ein DC/AC-Verhältnis von bis zu 200 % für eine optimale PV-Nutzung. Mit einem maximalen Wirkungsgrad von 97,8 % und einer 2-sekündigen Überlastfähigkeit von 160 % ist er auf anspruchsvolle Anwendungen ausgelegt. Peak-Shaving-Funktionen und Notstromversorgung runden das Leistungsspektrum ab.
Der Batteriespeicher
Der Dyness Stack100 ist ein modularer Hochvolt-Batteriespeicher (HV) auf Basis sicherer LiFePO4-Technologie. In diesem Set kommen 12 Batteriemodule mit je 5,12 kWh zum Einsatz, was eine Gesamtkapazität von 61,44 kWh ergibt. Das zugehörige Management-System steuert die Module zuverlässig, sorgt für eine gleichmäßige Zellbalancierung und ermöglicht per integriertem WiFi eine App-Überwachung. So bleibt Ihr wertvoller Solarstrom für die Abend- und Nachtstunden verfügbar.
| SYSTEMÜBERSICHT (Gesamtleistung der Anlage) | |
|---|---|
| Gesamt-PV-Leistung | 50,4 kWp (112 × 450 Wp) |
| Speicherkapazität | 61,44 kWh (12 × 5,12 kWh) |
| Wechselrichter-Nennleistung | 50 kW |
| Phasigkeit | 3-phasig |
| Speichertyp | Hochvolt (HV), LiFePO4 |
| Notstrom / USV | Ja, Umschaltzeit |
| SOLARMODULE 112x JA Solar JAM54D41LB (Werte laut beigefügtem Serien-Datenblatt) | |
| Zelltyp | Bifazial, N-Type, Full Black, Glas-Glas |
| WECHSELRICHTER 1x Solis S6-EH3P50K-H (3-phasiger HV-Hybrid) | |
| Nennausgangsleistung | 50 kW |
| Max. scheinbare Ausgangsleistung | 50 kVA |
| Empf. max. PV-Feldgröße | 100 kW |
| Max. Eingangsspannung | 1000 V |
| MPPT-Spannungsbereich | 150850 V |
| MPP-Tracker / max. Strings | 4 / 8 |
| Batteriespannungsbereich | 150800 V |
| Max. Lade- / Entladeleistung | 55 kW |
| Netzanschluss | 3/N/PE, 230 V / 400 V |
| Max. Wirkungsgrad | 97,8 % |
| Backup-Umschaltzeit | |
| Kommunikation | CAN, RS485, Ethernet; optional Wi-Fi, Cellular, LAN |
| Schutzart | IP66 |
| Abmessungen (B×H×T) | 530 × 880 × 290 mm |
| Gewicht | 73 kg |
| BATTERIEMODULE 12x Dyness Stack100 DL5.0C (Hochvolt-Speichermodule) | |
| Batterietechnologie | Lithium-Eisenphosphat (LiFePO4) |
| Nennenergie pro Modul | 5,12 kWh |
| Nennkapazität | 100 Ah |
| Nennspannung | 51,2 V |
| Betriebsspannungsbereich | 44,857,6 V |
| Empf. Lade- / Entladestrom | 50 A |
| Max. Entladestrom | 100 A |
| Entladetiefe (DoD) | 85 % |
| Zyklenlebensdauer | 6000 Zyklen |
| Kommunikation | CAN / RS485 / RS232 |
| Gewicht pro Modul | 54 kg |
| Abmessungen (B×T×H) | 558 × 545 × 150 mm |
| Schutzart | IP20 |
| Garantie | 10 Jahre |
| MANAGEMENT-SYSTEM 1x Dyness Stack100 SBDU100 (Systemsteuerung / Werte laut STACK100-Datenblatt) | |
| Systemenergiebereich | 15,3676,8 kWh (315 Module) |
| Betriebsspannungsbereich (System) | 134876 V |
| Installationsart | Stapelbauweise (Stack type) |
| Kühlung | Zwangsbelüftung (Luftkühlung) |
| Brandschutzsystem | Aerosol-Feuerlöscher je Modul |
| Kommunikation | CAN / RS485 |
| Fernüberwachung | Integriertes WiFi-Modul, APP-OTA-Funktion |
| Zertifizierung | CE-EMC / CE-RED / IEC 62619 / 63056 / 62477 / 62040 / UN38.3 |
Lieferumfang
- 112x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Solarmodul
- 1x Solis S6-EH3P50K-H HV-Hybridwechselrichter 50 kW, 3-phasig
- 12x Dyness Stack100 DL5.0C Batteriemodul (je 5,12 kWh)
- 1x Dyness Stack100 SBDU100 Management-System
