Beschreibung

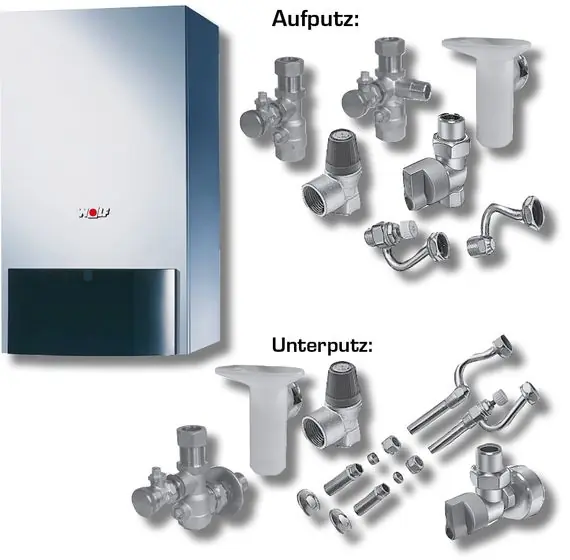

Wolf CGU-2K-18 18kW Gas-Heizwert-Kombitherme, Regelung RM-2, Aufputz, L / LL
Einleitung
Die Wolf CGU-2K-18 ist eine Gas-Heizwert-Kombitherme mit 18 kW Nennwärmeleistung, ausgelegt für raumluftabhängigen Betrieb. Das Paket umfasst die bewährte Wolf-Technik inklusive Regelung RM-2 und einem Aufputz-Anschluss-Set. Die CGU-2K-18 bietet eine kompakte Bauweise und ist konzipiert als robuste Austauschlösung für bestehende Heizsysteme, wenn ein Einbau einer Brennwertanlage aufgrund baulicher oder wirtschaftlicher Gründe nicht realisierbar ist. Wolf steht für Verlässlichkeit und hohe Ersatzteilgleichheit mit anderen Geräten der Marke.
Vorteile und Besonderheiten
- Komplettpaket mit Therme, RM-2 Regler und Aufputz-Anschluss-Set für einfache Inbetriebnahme
- 18 kW Nennleistung, geeignet für Etagenwohnungen und kleine Mehrfamilienhäuser
- Serienmäßig mit 10 l Ausdehnungsgefäß und modulierender Hocheffizienzpumpe
- Wolf Low-NOx Unit mit Hydro Tec System für niedrige Emissionen (NOx-Klasse 6)
- Wartungsfreundlicher, leiser Aufbau mit guter interner Zugänglichkeit
- eBus-fähige Schnittstelle zur Ergänzung mit digitalem Wolf-Regelungszubehör
Technische Details
Die CGU-2K-18 gehört zur ComfortLine CGU-Serie und deckt einen Leistungsbereich von 8,0 bis 18,0 kW ab. Die Einheit hat eine Breite von 440 mm, eine Höhe von 855 mm und eine Tiefe von 393 mm. Der Normnutzungsgrad bei 75/60 °C liegt in der relevanten Angabe bei 94 % (Hi) beziehungsweise 85 % (Hs) für die Serie, wobei die CGU-2K-18 für raumluftabhängigen Betrieb ausgelegt ist. Anschlusswerte und Anschlussmaße entsprechen den bekannten Wolf-Vorgaben: Abgasrohranschluss Ø 110 mm, Gasanschluss G 1/2, Heizungsanschlüsse G 3/4 sowie Warm- und Kaltwasseranschlüsse G 3/4. Das Gerät ist für Erdgas L/LL ausgelegt und wird serienmäßig mit einem Ausdehnungsgefäß (10 l, Vordruck 0,75 bar) geliefert. Die Therme ist mit einer hochwertigen Edelstahl-Plattenwärmetauscher-Ausführung für zügigen Warmwasserstart ausgestattet (Kombiversion).
Anwendung und Einsatzbereiche
Die Wolf CGU-2K-18 eignet sich insbesondere für den Austausch älterer Heizwertgeräte in bestehenden Gebäuden, Etagenwohnungen und kleineren Mehrfamilienhäusern, wenn eine Brennwertumrüstung nicht möglich oder unwirtschaftlich ist. Das Gerät ist für raumluftabhängigen Betrieb vorgesehen und kann in Kombination mit dem RM-2 Raummodul in ein WRS-Regelungssystem eingebunden werden. Dank kompakter Abmessungen und Aufputz-Anschluss-Set gestaltet sich die Nachrüstung in Bestandsanlagen einfach. Die eBus-Fähigkeit ermöglicht zukünftige Erweiterungen mit Wolf-Regelungszubehör zur Verbesserung von Komfort und Effizienz.
Lieferumfang
Das Paket besteht aus: 1 Gasheizwert-Kombitherme CGU-2K-18 (Ausführung Erdgas LL) mit HE-Pumpe, 1 Anschluss-Set Kombithermen Aufputz inklusive KFE-Hahn und thermischer Sicherung sowie 1 Raummodul RM-2 für die Regelungssystem-Anbindung (WRS). Herstellerangabe: Wolf GmbH, Artikelnummer 8616109W10. Die Lieferung enthält die für den Anschluss relevanten Komponenten, das flexible Gas-Schiebestück liegt bei.
Fazit
Die Wolf CGU-2K-18 ist eine durchdachte Heizwert-Kombitherme als Austauschlösung für Bestandsbauten: kompakt, wartungsfreundlich und mit moderner Pumpentechnik sowie Wolf-typischer Ersatzteilgleichheit. Das Komplettpaket mit RM-2 und Aufputz-Anschluss-Set erleichtert die Montage und Inbetriebnahme. Wenn Sie eine zuverlässige, normgerechte Alternative zur Brennwerttechnik für bestehende Gebäude suchen, bietet Wolf mit der CGU-2K-18 eine praktikable und technisch saubere Lösung.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-18 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616109W10 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 8,0 – 18,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
