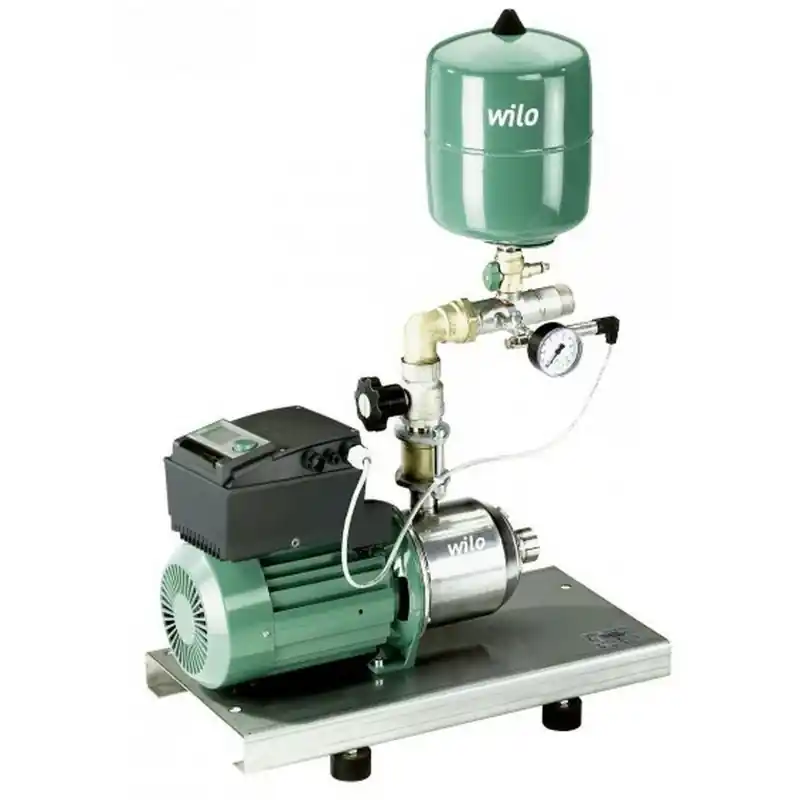

Wasserversorgungsanlage MHIE mit integrierter Frequenzregelung
Wasserversorgungsanlage als Kompaktanlage zur Druckerhöhung oder als Wasserversorgungseinheit zum Anschluss an Vorbehälter oder bestehende Versorgungsnetze. Die Anlage basiert auf einer normalsaugenden, horizontalen, mehrstufigen Edelstahl-Hochdruck-Kreiselpumpe der Baureihe MHIE.
Der integrierte IE2-Motor ist mit einem luftgekühlten Frequenzumformer ausgestattet und ermöglicht eine stufenlose Drehzahlregelung im Bereich von 24 Hz bis maximal 60 Hz. Die Anlage ist für den konstanten Druckbetrieb ausgelegt und gewährleistet einen energieeffizienten sowie betriebssicheren Betrieb.
Vorteile
- Integrierter Frequenzumformer für stufenlose Drehzahlregelung
- Konstanter Druck durch automatische Anlagenregelung
- Mehrstufige Edelstahl-Hochdruckpumpe für lange Lebensdauer
- Automatische Null-Mengen-Erkennung mit Abschaltung
- Integrierter Motorschutz durch elektronische Stromüberwachung
- Einfache Parametrierung über Ein-Knopf-Bedienung
Aufbau und Ausstattung
Die Anlage ist auf einem verzinkten Grundrahmen mit höhenverstellbaren Schwingungsdämpfern montiert. Zur Ausstattung gehören ein Membrandruckbehälter mit einem Inhalt von 8 Litern gemäß DIN 4807, eine Durchflussarmatur, ein integrierter Rückflussverhinderer, ein Drucksensor (420 mA) sowie ein Manometer.
Ein LC-Display zeigt den aktuellen Betriebszustand und den Ist-Druck an. Zusätzlich stehen potentialfreie Kontakte zur Weiterleitung von Sammelstör- und Sammelbetriebsmeldungen zur Verfügung.
Technische Parameter
| Max. Betriebsdruck | 10 bar |
| Druckseitiger Rohranschluss | R 1 1/2 |
| Saugseitiger Rohranschluss | Rp 1 |
| Anzahl der Betriebspumpen | 1 |
| Anzahl der Reservepumpen | 0 |
| Min. Medientemperatur | 3 °C |
| Max. Medientemperatur | 50 °C |
| Min. Umgebungstemperatur | 5 °C |
| Max. Umgebungstemperatur | 40 °C |
Elektrische Eigenschaften
| Netzanschluss | 1~230 V, 50/60 Hz |
| Spannungstoleranz | 400/50 ±10%, 380/60 ±10%, 440/60 ±6% |
| Isolationsklasse | F |
| Schutzart | IP54 |
| Motornennleistung P2 | 1,10 kW |
| Nennstrom | 14,10 A |
Materialausführung
| Pumpengehäuse | Rostfreier Stahl |
| Laufrad | Rostfreier Stahl |
| Welle | Rostfreier Stahl |
| Gleitringdichtung | BQ1E3GG |
| Dichtungsmaterial | EPDM |
