Beschreibung

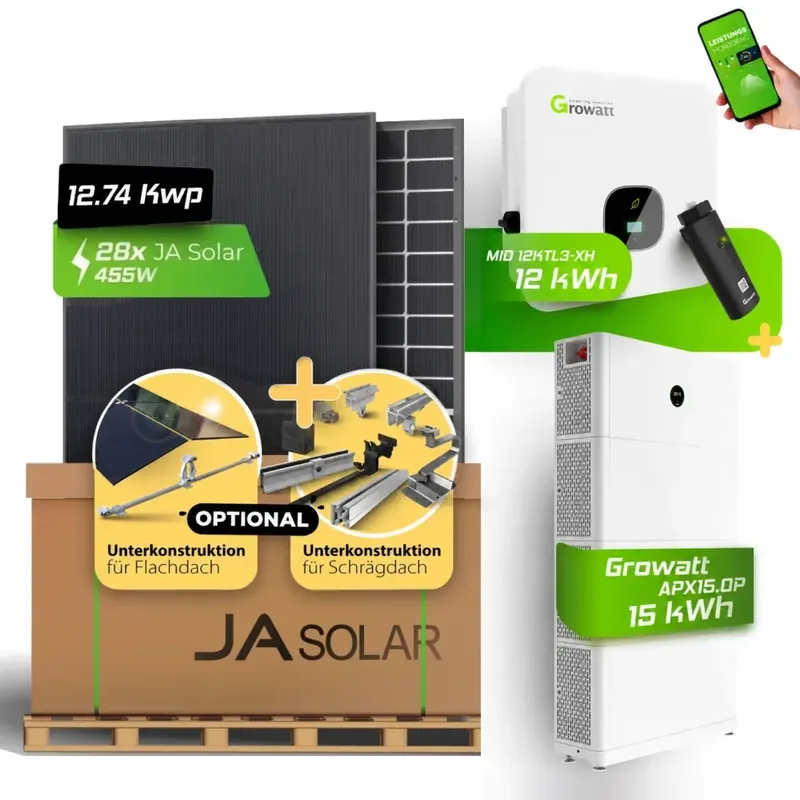

Komplett-Set: 12,74 kWp JA Solar + 12kW Growatt Wechselrichter + 15kWh Growatt HV Speicher ist die abgestimmte Photovoltaikanlage für Eigenheime mit hohem Strombedarf. Mit 28 bifazialen Solarmodulen (12,74 kWp), einem 3-phasigen Growatt Hybrid-Wechselrichter und 15 kWh Hochvolt-Speicher erzeugen und speichern Sie Ihren Solarstrom, um Ihren Eigenverbrauch deutlich zu erhöhen.
Ihre Vorteile auf einen Blick
- Hohe Autarkie: 12,74 kWp Erzeugungsleistung und 15 kWh Speicherkapazität versorgen Ihr Zuhause auch abends und nachts mit eigenem Solarstrom.
- Zukunftssicher & skalierbar: Der Growatt APX Speicher ist modular aufgebaut und lässt sich nachträglich erweitern.
- Sichere Technologie: Kobaltfreie Lithium-Eisen-Phosphat-Zellen (LFP) und umfangreiche Schutzfunktionen des Wechselrichters sorgen für einen zuverlässigen Betrieb.
- Mehr Ertrag durch Bifazialität: Die Glas-Glas-Module von JA Solar nutzen zusätzlich die Einstrahlung auf der Rückseite.
Das System im Detail
Die Solarmodule
Das Herzstück der Anlage bilden 28 bifaziale JA Solar Glas-Glas-Module vom Typ JAM54D41LB in Full-Black-Optik mit N-Type-Zellen. Sie liefern eine PV-Gesamtleistung von 12,74 kWp und wandeln Sonnenenergie zuverlässig in Solarstrom um. Durch die doppelte Glasausführung und die bifaziale Bauweise erreichen die Module eine stabile Stromerzeugung sowie eine hohe mechanische Belastbarkeit.
Der Wechselrichter
Der Growatt MID 12KTL3-XH ist ein 3-phasiger Hybrid-Wechselrichter mit einer AC-Nennleistung von 12.000 W. Er ist batteriebereit und mit dem APX HV Battery System kompatibel. Zwei unabhängige MPP-Tracker, eine integrierte AFCI-Funktion sowie Typ-II-Überspannungsableiter auf DC- und AC-Seite sorgen für einen effizienten und sicheren Betrieb. Ein 24h-Eigenverbrauchs-Monitoring behält Ihren Energiefluss im Blick.
Der Batteriespeicher
Der Hochvolt-Speicher (HV) besteht aus 3 Batteriemodulen Growatt APX 5.0P-B1 mit je 5 kWh sowie dem Leistungsmodul APX 98034-P2 und ergibt eine Gesamtkapazität von 15 kWh (Systemkonfiguration APX 15.0P). Die kobaltfreie LFP-Zelltechnologie, eine Entladetiefe von 90 % und die Schutzklasse IP66 machen den Batteriespeicher robust und langlebig. Dank des modularen, stapelbaren Designs lässt sich der Growatt Stromspeicher unkompliziert installieren.
| SYSTEMÜBERSICHT (Gesamtleistung der Anlage) | |
|---|---|
| Gesamt-Nennleistung PV | 12,74 kWp (28 x 455 Wp) |
| Speicherkapazität | 15 kWh (3 x 5 kWh) |
| Wechselrichter AC-Nennleistung | 12.000 W |
| Phasigkeit | 3-phasig |
| Speichertyp | Hochvolt (HV) |
| SOLARMODULE 28x JA Solar JAM54D41LB (455W Bifazial Full Black N-Type) | |
| Modul-Spitzenleistung (Wp) | 455 Wp |
| Zelltechnologie | N-Type Bifazial, Glas-Glas |
| Ausführung | Full Black |
| WECHSELRICHTER 1x Growatt MID 12KTL3-XH (3-phasig, batteriebereit) | |
| AC-Nennleistung | 12.000 W |
| Max. AC-Betriebsleistung | 13.200 VA |
| Max. PV-Leistung (STC) | 24.000 W |
| Max. Eingangsspannung | 1.100 V |
| MPPT-Spannungsbereich | 1601.000 V |
| Anzahl MPP-Tracker | 2 |
| Max. Ausgangsstrom | 20 A |
| Kompatible Batterien | APX HV Battery System (560 kWh) |
| Max. Ladeleistung | 15.000 W (bzw. 30.000 W bei zwei Anschlüssen) |
| Max. Entladeleistung | 12.000 W |
| Max. Wirkungsgrad | 98,75 % |
| AC-Netzanschluss | 3W + N + PE |
| Schutzklasse | IP66 |
| Abmessungen (B/H/T) | 580 / 435 / 230 mm |
| Gewicht | 31 kg |
| Schutzfunktionen | AFCI, DC-Trennschalter, Typ-II SPD (DC/AC), Fehlerstromüberwachung |
| Garantie | Bis 20 kW: 10 Jahre |
| BATTERIESPEICHER 3x Growatt APX 5.0P-B1 (Batteriemodule, Hochvolt) | |
| Nennenergie je Modul | 5 kWh |
| Gesamtkapazität (3 Module) | 15 kWh |
| Zelltechnologie | Kobaltfreies Lithium-Eisen-Phosphat (LFP) |
| Nennspannung je Modul | 385 V |
| Betriebsspannungsbereich je Modul | 330450 V |
| DoD (Entladetiefe) | 90 % |
| Schutzklasse System | IP66 |
| Abmessungen je Modul (B/T/H) | 690 / 185 / 295 mm |
| Gewicht je Batteriemodul | 50 kg |
| Installation | Wandmontage oder Bodeninstallation |
| Garantie | 10 Jahre |
| LEISTUNGSMODUL 1x Growatt APX 98034-P2 (Batterie-Management-System) | |
| Abmessungen (B/T/H) | 690 / 185 / 295 mm |
| Gewicht | 15 kg |
| Kommunikation | CAN / RS485 |
| Max. Strom | 26 A |
| Spitzenstrom | 34 A, 60 s |
| Überwachungsparameter | SOC, Systemspannung, -strom, Zellspannung, Zelltemperatur, PCBA-Temperatur |
| Nennspannung System (3-phasig) | 650 V |
| Betriebsspannungsbereich System | 600980 V |
Lieferumfang
- 28x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Solarmodul
- 1x Growatt MID 12KTL3-XH Wechselrichter 12 kW 3-phasig
- 3x Growatt APX 5.0P-B1 Batteriemodul (je 5 kWh)
- 1x Growatt APX 98034-P2 Hochvolt Batterie-Management-System inkl. APX Batteriehalterung
