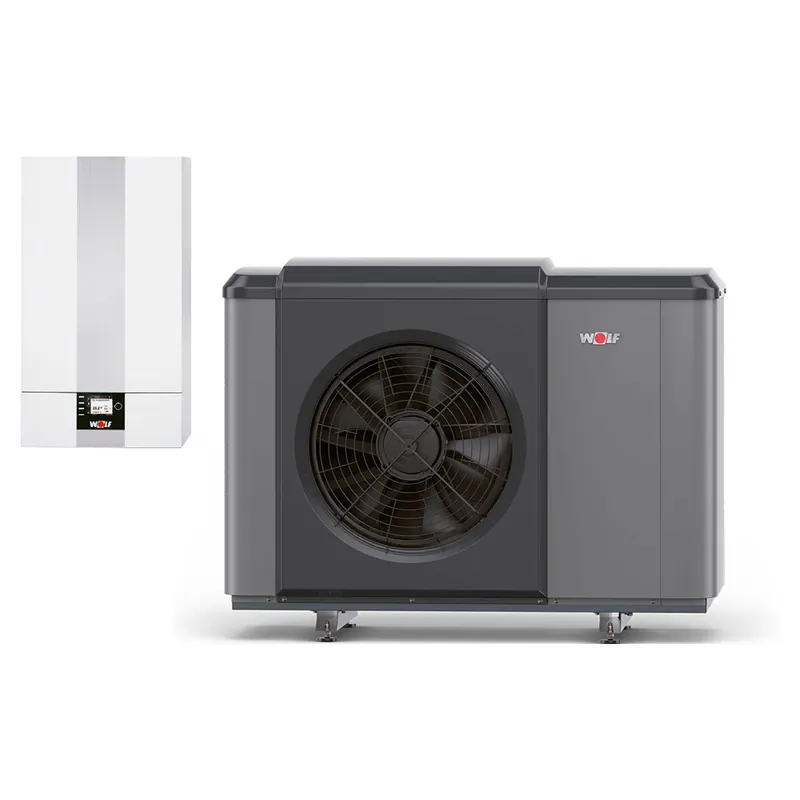

Wolf CHA-07 Modulierende Luft/Wasser-Wärmepumpe in Monoblockbauweise
Einleitung
Die Wolf CHA-07 Modulierende Luft/Wasser-Wärmepumpe in Monoblockbauweise ist eine kompakte, serienmäßig modulierende Wärmepumpe inklusive Innen- und Außeneinheit. Sie kombiniert Invertertechnologie, Heiz- und Kühlbetrieb sowie eine integrierte elektrische Zusatzheizung und eignet sich zur effizienten Beheizung von Ein- und Mehrfamilienhäusern sowie zur Warmwasserbereitung. Wolf steht dabei für robuste Verarbeitung, zukunftssichere Technik und komfortable Bedienmöglichkeiten.
Vorteile und Besonderheiten
- Modulierender Betrieb mit Inverter: passt Leistung dem Bedarf an und erhöht die Effizienz.
- Monoblock-Bauweise: Kältekreis vollständig in der Außeneinheit, einfache Installation.
- Integriertes 9 kW E-Heizelement für hohe Vorlauftemperaturen und Unterstützung bei sehr niedrigen Außentemperaturen.
- Hohes Temperaturniveau: max. Heizwassertemperatur mit E-Heizung bis 75 °C.
- Umweltfreundliches Kältemittel R290 (Propan) mit sehr geringem GWP.
- Leiser Betrieb: reduzierter Nachtbetrieb und niedrige Schalldruckpegel in 3 m Abstand.
- Serienmäßig mit Wolf Link Schnittstelle für smarte Anbindung und Fernzugriff.
Technische Details
Die CHA-07 ist als Luft/Wasser-Monoblock ausgeführt. Abmessungen der Außeneinheit: 1.286 x 979 x 562 mm (B x H x T), Gewicht Außeneinheit 152 kg; Inneneinheit 440 x 790 x 340 mm, Gewicht 27 kg. Kältemittel: R290 (Propan), Füllmenge 3,1 kg (CO2-Äquivalent ca. 0,009 t), Kältemaschinenöl PZ46M, Ölfüllmenge 900 ml. Kompressor: Scroll. Nenn-Heizleistungen nach EN14511: A2/W35 ca. 5,15 kW (COP 4,54), A7/W35 ca. 4,50 kW (COP 5,47) sowie A-7/W35 ca. 5,88 kW (COP 2,73). Leistungsbereich bei A2/W35: 1,97,0 kW. Kühlleistungen beispielhaft A35/W18: 5,01 kW (EER 5,83). Schalldaten: Schallleistungspegel bei Nenn-Wärmeleistung 52 dB(A), reduzierter Nachtbetrieb 49 dB(A), Schalldruckpegel in 3 m Abstand im reduzierten Nachtbetrieb 32 dB(A). Elektrik/Außen: Netzanschluss 1NPE, 230 VAC, Standby-Leistungsaufnahme 13 W; max. Verdichterleistung 3,7 kW. Elektrik/Innen: E-Heizelement 9 kW, Netzanschluss 3PE, 400 VAC. Anschlüsse: Inneneinheit Vorlauf/Rücklauf DN28 Glattrohr, Außeneinheit Vorlauf/Rücklauf G5/4 IG, Kondensat DN50. Betriebsgrenzen: Heizbetrieb Luft -22 bis +40 °C, Kühlbetrieb +10 bis +45 °C. Für die Bedienung ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Anwendung und Einsatzbereiche
Die CHA-07 ist konzipiert für Wohngebäude, kleinere Gewerbeobjekte und Modernisierungen, in denen eine effiziente und kompakte Wärmepumpenlösung benötigt wird. Dank modulierender Invertertechnik eignet sich die Einheit für Niedertemperatur- und teilentsprechend auch für höhere Vorlauftemperaturen in Kombination mit dem 9 kW Elektroheizelement. Typische Einsatzbereiche sind Fußbodenheizungen, Flächenheizungen und Kombinationssysteme mit Warmwasserbereitung. Die Monoblockbauweise vereinfacht Aufstellung und Inbetriebnahme, da der Kältekreis bereits werkseitig gefüllt ist.
Lieferumfang
Lieferumfang umfasst die Wolf CHA-07 Monoblock-Außeneinheit und die passende Inneneinheit inklusive integrierter Komponenten wie Wärmemengenzähler, 3-Wege-Umschaltventil, Wasserdrucksensor, Sicherheitsventil sowie Hocheffizienzpumpe. Ebenfalls serienmäßig: E-Heizelement (9 kW) in der Inneneinheit. Montagezubehör, Hydraulik- und elektrische Anschlussmaterialien sind nicht notwendigerweise enthalten und sollten gemäß Projektanforderung ergänzt werden. Für den Betrieb wird zusätzlich ein Bedienmodul BM-2 oder ein Anzeigenmodul AM benötigt. Wolf Link Schnittstelle ist serienmäßig vorhanden.
Fazit
Die Wolf CHA-07 Modulierende Luft/Wasser-Wärmepumpe Monoblock bietet eine ausgewogene Kombination aus Effizienz, komfortabler Bedienung und robuster Ausführung. Mit umweltfreundlichem Kältemittel R290, einem starken 9 kW E-Heizelement und einer kompakten Monoblock-Bauweise ist sie insbesondere für Neubauten und Modernisierungen eine zukunftsfähige Wahl. Wolf liefert damit eine zuverlässig dimensionierte Lösung für effizientes Heizen, optionale Kühlung und Warmwasserbereitung. Wir empfehlen die CHA-07 insbesondere dort, wo einfache Installation, hohe Vorlauftemperaturen und smarte Vernetzungsmöglichkeiten gefragt sind.
Technische Daten
| CHA-Monoblock | Einheit | 07 / 400 V | 10 / 400 V |
| Breite x Höhe x Tiefe Außeneinheit | mm | 1.286 x 979 x 562 | |
| Breite x Höhe x Tiefe Inneneinheit | mm | 440 x 790 x 340 | |
| Gewicht Außeneinheit | kg | 152 | 162 |
| Gewicht Inneneinheit | kg | 27 | 27 |
| Kältekreis | |||
| Kältemitteltyp / GWP | – / – | R290 / 3 | R290 / 3 |
| Füllmenge / CO2 eq | kg / t | 3,1 / 0,009 | 3,4 / 0,010 |
| Kältemaschinenöl | – | PZ46M | PZ46M |
| Füllmenge Kältemaschinenöl | ml | 900 | 900 |
| Kompressor – Typ / Anzahl | – | Scroll / 1 | Scroll / 1 |
| Heizleistung / COP | |||
| A2/W35 Nennleistung nach EN 14511 | kW / – | 5,15 / 4,54 | 5,75 / 4,65 |
| A7/W35 Nennleistung nach EN 14511 | kW / – | 4,50 / 5,47 | 4,10 / 5,72 |
| A-7/W35 Nennleistung nach EN 14511 | kW / – | 5,88 / 2,73 | 7,95 / 2,88 |
| Leistungsbereich bei | |||
| A2/W35 | kW | 1,9 – 7,0 | 3,0 – 10,0 |
| A7/W35 | kW | 2,2 – 7,0 | 3,5 – 10,0 |
| A-7/W35 | kW | 1,6 – 6,8 | 2,2 – 9,8 |
| Kühlleistung / EER | |||
| A35/W18 Nennleistung nach EN 14511 | kW / – | 5,01 / 5,83 | 6,01 / 5,92 |
| A35/W7 Nennleistung nach EN 14511 | kW / – | 3,43 / 3,86 | 4,81 / 4,04 |
| Leistungsbereich bei A35/W18 | kW / – | 2,3 – 7,0 | 4,3 – 10,0 |
| Leistungsbereich bei A35/W7 | kW / – | 1,9 – 6,5 | 3,1 – 8,3 |
| Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) | |||
| Schallleistungspegel bei Nenn-Wärmeleistung (ErP) | dB(A) | 52 | 53 |
| Schallleistungspegel Tag max. | dB(A) | 58 | 60 |
| Schallleistungspegel im reduzierten Nachtbetrieb | dB(A) | 49 | 51 |
| Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt) | dB(A) | 32 | 34 |
| Einsatzgrenzen | |||
| Temperatur Betriebsgrenzen | |||
| Heizbetrieb | °C | +15 bis +70 | +15 bis +70 |
| Kühlbetrieb | °C | +7 bis +30 | +7 bis +30 |
| maximale Heizwassertemperatur mit Elektroheizelement | °C | 75 | 75 |
| Temperatur Betriebsgrenzen Luft | |||
| Heizbetrieb | °C | -22 bis +40 | -22 bis +40 |
| Kühlbetrieb | °C | +10 bis +45 | +10 bis +45 |
| Heizwasser | |||
| Mindestvolumenstrom für Abtauung | l/min | 27 | 27 |
| Restförderhöhe bei minimalen Volumenstrom für Abtauung | mbar | 610 | 530 |
| maximaler Betriebsdruck | bar | 3 | 3 |
| Wärmequelle | |||
| Luftvolumenstrom im Nennbetriebspunkt | m³ / h | 3300 | 3500 |
| Anschlüsse Inneneinheit | |||
| Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf | mm | 28×1 | 28×1 |
| Anschlüsse Außeneinheit | |||
| Vorlauf, Rücklauf | G (IG) | 1 1/4 IG | 1 1/4 IG |
| Kondensatwasseranschluss | DN | 50 | 50 |
| Elektrik Außeneinheit (ODU) | |||
| Steuerung (ODU) | |||
| Elektrischer Anschluss | – | 1~NPE, 230VAC, 50Hz / 16A(B) | |
| Max. Stromaufnahme | A | 2,8 | 2,8 |
| Inverter (ODU) | |||
| Elektrischer Anschluss | – | siehe Elektrik Inneneinheit (IDU) | |
| Max. Leistungsaufnahme Standby | W | 13 | 13 |
| Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen | kW | 4,8 | 5,75 |
| Max. Verdichterstrom innerhalb der Einsatzgrenzen | A | 8 | 9,5 |
| Max. Anzahl Verdichterstarts pro Stunde | 1/h | 6 | 6 |
| Schutzart | IP | IP 24 | IP 24 |
| Elektrik Inneneinheit (IDU) | |||
| Steuerung (IDU) | |||
| Elektrischer Anschluss | – | 1~NPE, 230VAC, 50Hz / 16A(B) | |
| Max. Stromaufnahme | A | 6,5 | 6,5 |
| Inverter (ODU) + E-Heizung (IDU) | |||
| Elektrischer Anschluss | – | 3~NPE, 400VAC, 50Hz / 20A(B) | |
| Max. Leistungsaufnahme E-Heizung | kW | 9 | 9 |
| Max. Leistungsaufnahme Heizkreispumpe | W | 3 – 75 | 3 – 75 |
| Max. Leistungsaufnahme Standby | W | 2 | 2 |
| Max. Stromaufnahme E-Heizung (9 kW) | A | 13 (400VAC) | 13 (400VAC) |
| Schutzart | IP | IP 20 | IP 21 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CHA-07 Modulierende Luft/Wasser-Wärmepumpe in Monoblockbauweise inkl. Innenmodul |
| Artikelnummer: | 9146862 |
| Heizleistung / COP bei A2/W35 Nennleistung: | 5,2 kW / 4,5 |
| Heizleistung / COP bei A7/W35 Nennleistung: | 4,5 kW / 5,5 |
| Heizleistung / COP bei A-7/W35 Nennleistung: | 5,9 kW / 2,7 |
| Gewicht Außenmodul / Innenmodul: | 152 / 27 kg |
