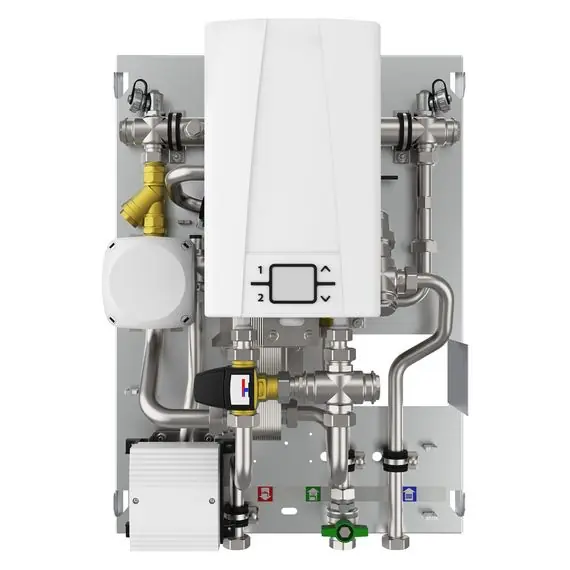

Vaillant uniSAT plus VSW 25XA/2-5 Hybrid Rad L Wohnungsstation 2-Leiter, Edelstahlwärmetauscher
Einleitung
Die Vaillant uniSAT plus VSW 25XA/2-5 Hybrid Rad L Wohnungsstation ist eine kompakte 2LeiterWohnungsstation mit EdelstahlPlattenwärmetauscher. Sie dient als Ersatz für Kombigeräte mit ElektroDurchlauferhitzer und verbindet dezentrale Warmwasserbereitung mit zentraler Heizenergieverteilung. Vaillant bietet mit der uniSAT plus eine praxisgerechte Lösung für Neubauprojekte sowie für den Austausch bestehender Gasthermen, speziell für HeizkörperAnwendungen.
Vorteile und Besonderheiten
- Hohe Warmwasserleistung bis 25 l/min bei geeigneter Temperatur, ideal für den Einsatz in Mehrfamilienhäusern.
- EdelstahlPlattenwärmetauscher für korrosionsbeständige und langlebige Warmwasserbereitung.
- Plug&PlayAusführung mit vormontierter Hydraulik auf Grundplatte für schnelle Montage.
- Integrierter ElektroDurchlauferhitzer zur zuverlässigen Brauchwassernacherwärmung.
- Kompakte Bauweise (609 x 436 x 276 mm) ermöglicht den einfachen Austausch vorhandener Geräte.
- Flexibel kombinierbar mit Wärmepumpen und Fußbodenheizung für hohe Systemeffizienz.
Technische Details
Die uniSAT plus VSW 25XA/2-5 verfügt über einen Plattenwärmetauscher aus Edelstahl und ist für eine elektrische Versorgung von 230 V (50 Hz) bis 400 V (50 Hz) ausgelegt. Die elektrische Leistungsaufnahme liegt mit bis zu 13,5 kW im angegebenen Bereich. Anschlussgrößen für Heizung sowie Kalt- und Warmwasser betragen 3/4. Bauabmessungen sind 609 x 436 x 276 mm (H x B x T) bei einem Gewicht von rund 24 kg. Maximal zulässige Vorlauftemperatur beträgt 60 °C, der maximale Betriebsdruck sekundärseitig bis 10 bar. Die Station erreicht eine Zapfleistung von bis zu 25 l/min (bei 60 °C Dauerbetrieb) und bietet eine konstante Warmwassertemperatur durch elektronische Regelung.
Anwendung und Einsatzbereiche
Die Wohnungsstation ist für den Einsatz in Neubauten sowie als Austauschlösung für Kombigeräte konzipiert. Typische Einsatzbereiche sind Mehrfamilienhäuser, Wohnungsmodernisierungen und Projekte mit zentraler Heizungsversorgung und dezentraler Warmwasserbereitung. Durch die adaptive Kombination mit Wärmepumpen und Fußbodenheizungen arbeitet das System bei niedrigen Vorlauftemperaturen besonders effizient. Die uniSAT plus eignet sich vorrangig für Heizkörperheizungen und kann optional mit einem Fußbodenheizungsverteiler integriert werden, um eine kompakte, funktionsoptimierte Einheit zu schaffen.
Lieferumfang
Lieferumfang gemäß Herstellerangaben: Vaillant 2LeiterWohnungsstation uniSAT plus VSW 25XA/2-5 Hybrid Rad L mit Edelstahlwärmetauscher, Klebepads 3 mm dick (5 Stück), Dichtungen 3/4 EPDM (10 Stück), Kontermuttern (4 Stück) sowie Betriebs und Installationsanleitung. Die Hydraulik ist vormontiert auf Grundplatte; optionales Zubehör wie Anschlussgarnituren und WärmemengenzählerDistanzstücke sind separat erhältlich.
Fazit
Die Vaillant uniSAT plus VSW 25XA/2-5 bietet eine effiziente, kompakte und wartungsfreundliche Lösung zur dezentralen Warmwasserbereitung bei zentraler Heizungsversorgung. Mit Edelstahlwärmetauscher, integrierter Elektronik und Plug&PlayVormontage ist sie besonders geeignet für den Austausch alter Kombigeräte und für Neubauprojekte. Vaillant steht dabei für Qualität und Systemkompetenz, wodurch sich die uniSAT plus als empfehlenswerte Wahl für Installateure und Bauherren darstellt.
Technische Daten
| uniSAT plus XS/XA | Einheit | 17 | 25 |
| Leistung 35°C/ 50°C Durchfluss Heizen / Warmwasser Nennleistung |
m3/h kW |
1,1 / 0,6 28 |
1,1 / 0,69 32 |
| Leistung 40°C/ 50°C Durchfluss Heizen / Warmwasser Nennleistung |
m3/h kW |
1,1 / 0,69 32,5 |
1,1 / 0,78 36,5 |
| Wärmetauscher, Typ | Plattenwärmetauscher | ||
| Elektrische Leistungsaufnahme (3/N/PE) (max) | kW | 11 / 13,5 | |
| Elektrische Spannungsversorgung | V / Hz | 230 (50 ) – 400 (50) | |
| Schutzart1 | IP20 | ||
| Anschluss Heizung (Vorlauf, Rücklauf) | 3/4 | ||
| Anschluss Kaltwasser, Warmwasser | 3/4 | ||
| Höhe / Breite / Tiefe | mm | 609 / 436 / 276 | |
| Gewicht | kg | 23,6 | 24 |
| Vorlauftemperatur (max) | °C | 60 | |
| Betriebsdruck primärseitig (max) | bar | 4 | |
| Betriebsdruck sekundärseitig (max) | bar | 10 | |
| Warmwassertemperatur (max) | °C | 45 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Serie: | uniSAT plus XA |
| Bezeichnung: | Wohnungsstation als Ersatz für Kombigeräte mit Elektro-Durchlauferhitzer, 2-Leiter, für Heizkörper |
| Artikelnummer: | 8000014805 |
| EAN: | 4024074953037 |
| Zapfleistung bei 60 °C, Dauerbetrieb: | 25 l/min |
| Zapfmenge (Vorlauftemperatur 35 °C) / Heizleistung: | 10 l/min / 32 kW |
| Hydraulische Anschlüsse: | 3/4 |
| Elektrische Leistungsaufnahme: | 13,5 kW |
| Max. Vorlauftemperatur: | 60 °C |
| Elektrische Spannungsversorgung: | 230 V (50 Hz) – 400 V (50 Hz) |
| Wärmetauscher Typ: | Plattenwärmetauscher |
| Wärmetauscher Material: | Edelstahl |
| Abmessungen (B x T x H): | 609 x 436 x 276 mm |
| Gewicht: | 24 kg |
