Beschreibung
Viessmann Vitocal Wärmepumpenpaket 150-A A06 230V, mit Vitocell 100-V Speicher, CVWC 250l
Einleitung
Das Viessmann Vitocal Wärmepumpenpaket 150-A A06 mit Vitocell 100-V Speicher CVWC 250l ist ein schlüsselfertiges System für effiziente Heizungs- und Warmwasserbereitung. Es kombiniert die Außen-/Innentechnik der Vitocal 150-A Serie mit dem bewährten Warmwasserspeicher Vitocell 100-V und bietet so eine kompakte, energiesparende Lösung für Neubau und Sanierung. Viessmann steht zudem für hohe Qualität, zuverlässige Komponenten und praxisgerechte Regelungsfunktionen.
Vorteile und Besonderheiten
- Komplettpaket aus Außeneinheit, Inneneinheit und 250 l Speicher für schnellen Systemeinsatz
- Hoher Jahreswirkungsgrad dank DC-Inverter-Technologie und modulierender Leistungsregelung
- Niedriger Schallleistungspegel der Außeneinheit (51 dB(A) bei A06) für leisen Betrieb
- Vitocell 100-V Speicher CVWC 250l sorgt für hygienische und komfortable Warmwasserbereitung
- Flexible Regelung mit 7-Zoll-Touchdisplay und ViCare-App für Bedienkomfort und Fernüberwachung
- Erweiterbar: Raumregelung, zusätzlicher Wärmeerzeuger oder Kühlbetrieb möglich
Technische Details
Die Vitocal 150-A A06 Version arbeitet mit einer Nenn-Wärmeleistung (A7/W35) von 4,8 kW und erreicht am Prüfpunkt eine COP von 5,1. Der Leistungsbereich bei A7/W35 liegt zwischen 2,1 und 6,0 kW, die Nennwärmeleistung bei A-7/W35 beträgt 5,6 kW. Maximal erreichbare Vorlauftemperatur ist 70 °C. Die Außeneinheit hat einen Schallleistungspegel von 51 dB(A) und ein Gewicht von 162 kg. Die Abmessungen der Inneneinheit betragen 920 x 450 x 360 mm, die Außeneinheit misst 841 x 1144 x 600 mm. Als Kältemittel kommt R290 zum Einsatz. Die Inneneinheit enthält Hydro AutoControl, eine hocheffiziente Umwälzpumpe, Abtaupuffer (16 l) und ein 12 l Ausdehnungsgefäß; die Außeneinheit arbeitet mit Doppelrollkolben-Verdichter, Blue Fin-beschichtetem Verdampfer und drehzahlgeregelten Axialventilatoren.
Anwendung und Einsatzbereiche
Das Paket ist ausgelegt für Einfamilienhäuser und kleinere Mehrfamilienhäuser sowie für Modernisierungen, bei denen ein kompakter und effizienter Ersatz für fossile Heizsysteme gewünscht wird. Es eignet sich für Fußbodenheizungen und Niedertemperatur-Heizkörper. Durch die Regelungsoptionen können bis zu vier Heiz-/Kühlkreise differenziert gesteuert werden; zudem ist die Anlage für die Kühlfunktion ausgelegt. Die Kombination mit dem Vitocell 100-V Speicher gewährleistet zugleich hygienische Warmwasserbereitung für den Haushalt.
Lieferumfang

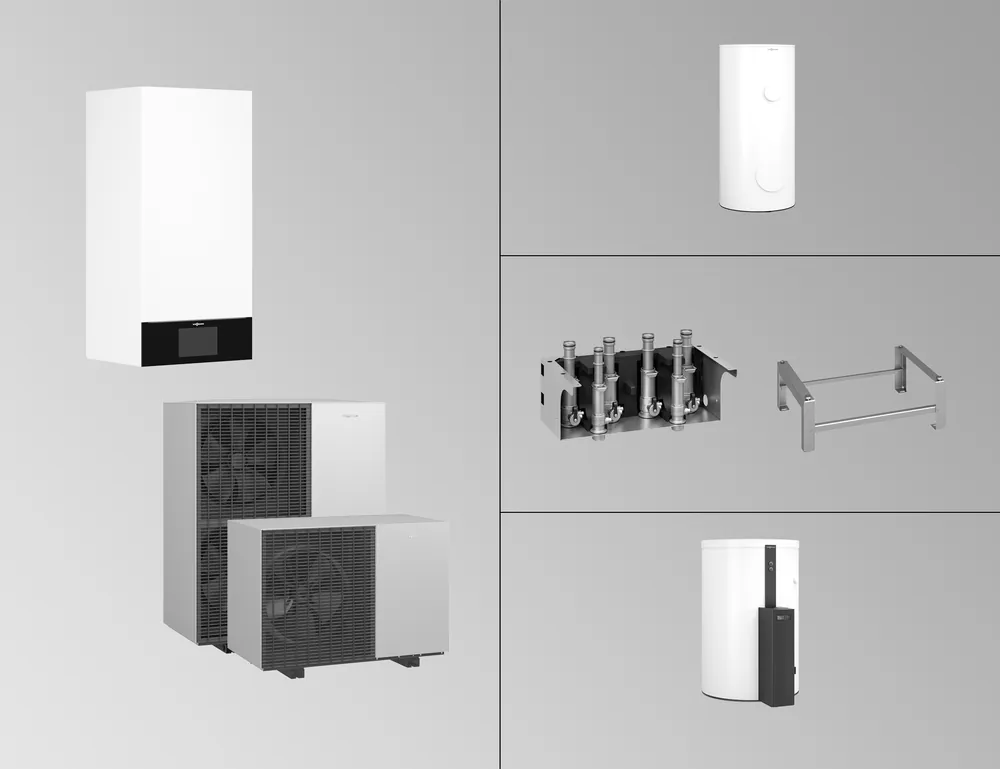

Lieferumfang des Pakets: Viessmann Vitocal Wärmepumpenpaket 150-A A06 (Außen- und Inneneinheit), Vitocell 100-V CVWC 250l Speicher, Montagehilfe Comfort für Aufputzmontage oder optional Montagehilfe Basic, Konsole für Bodenmontage (566 mm), Tauchtemperatursensor (NTC 10 kOhm), Membran-Ausdehnungsgefäß H35 white, Kappenventil R3/4, Heizungsfilter Dirtstop XL 1 1/4. Die Außeneinheit enthält integrierten Wasserfilter und elektronische Komponenten, die Inneneinheit ist serienmäßig mit Hydro AutoControl, Umwälzpumpe, Abtaupuffer und Volumenstromerfassung ausgestattet. Bauseitige wassergefüllte Leitungen verbinden IDU und ODU.
Fazit
Das Viessmann Vitocal Wärmepumpenpaket 150-A A06 mit Vitocell 100-V CVWC 250l bietet eine praxisorientierte, energieeffiziente Komplettlösung für Heizung, Kühlung und Warmwasser. Mit hoher COP, leisem Außengerät, umfangreicher Inneneinheit und bewährtem Viessmann-Service ist das Paket eine empfehlenswerte Option für Hausbesitzer, die langfristig Betriebskosten senken und CO2-Emissionen reduzieren möchten. Für eine optimale Auslegung und Installation sollte die Anlage von Fachpartnern geplant werden.
Technische Daten
| Vitocal 150-A | A04 230V |
A06 230V |
A08 230V |
A10 230V |
A10 400V |
A13 400 |
A16 400 |
|
| Leistungsdaten Heizen nach EN 14511 | ||||||||
| Nenn-Wärmeleistung Betriebspunkt A7/W35 | kW | 4,0 | 4,8 | 5,6 | 7,3 | 7,4 | 8,1 | 9,1 |
| Nenn-Wärmeleistung Betriebspunkt A-7/W35 | kW | 3,8 | 5,6 | 6,5 | 9,7 | 9,7 | 11,1 | 12,4 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | ||||||||
| Leistungszahl ¡ (COP) bei Heizbetrieb | 5,0 | 4,9 | 4,7 | 5,0 | 5,2 | 5,1 | 5,0 | |
| Leistungsregelung | kW | 2,1 – 4,0 | 2,1 – 6,0 | 2,1 – 8,0 | 2,6 – 12,0 | 2,6 – 12,0 | 3,0 – 13,4 | 3,3 – 14,9 |
| Vorlauftemperatur | °C | 70 | ||||||
| Schallleistungspegel | dB (A) | 51 | 51 | 51 | 53 | 53 | 54 | 55 |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18, Spreizung 5 K) | ||||||||
| Kühlleistung | kW | 4,0 | 5,5 | 6,0 | 9,6 | 9,5 | 11,2 | 13,3 |
| Leistungszahl EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Kühlleistung max. | kW | 4,0 | 5,5 | 6,0 | 14,4 | 13,4 | 14,7 | 16,0 |
| Kältekreis | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Füllmenge im Auslieferungszustand | kg | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Treibhauspotenzial (GWP100 gem. IPCC AR6) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 920 | ||||||
| Breite | mm | 450 | ||||||
| Tiefe | mm | 360 | ||||||
| Abmessungen Inneneinheit Vitocal | ||||||||
| Höhe | mm | 1900 | ||||||
| Breite | mm | 600 | ||||||
| Tiefe | mm | 597 | ||||||
| Abmessungen Außeneinheit | ||||||||
| Höhe x Breite x Länge | mm | 841 x 1144 x 600 | 1382 x 1144 x 600 | |||||
| Gewicht | ||||||||
| Gewicht Inneneinheit Vitocal 150-A | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Modular | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Gewicht Inneneinheit Vitocal 150-A Compact | kg | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Gewicht Außeneinheit | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
| Energieeffizienz | ||||||||
| Energieeffizienz ds bei W35 | % | 176 | 180 | 175 | 190 | 199 | 194 | 188 |
| Energieeffizienz ds bei W55 | % | 127 | 138 | 137 | 145 | 156 | 155 | 150 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitocal 150-A |
| Bezeichnung: | Wärmepumpenpaket 150-A A06, mit Vitocell 100-V Speicher-Wassererwärmer, CVWC 250l |
| Artikelnummer: | Z033002 |
| Nennwärmeleistung (A7/W35): | 4,8 kW |
| COP (A7/W35): | 5,1 |
| Leistungsbereich (A7/W35): | 2,1 – 6,0 kW |
| Nennwärmeleistung (A-7/W35): | 5,6 kW |
| Max. Vorlauftemperatur: | 70 °C |
| Max. Leistungsaufnahme: | 3,6 kW |
| Schallleistungspegel (außen): | 51 dB(A) |
| Gewicht Außeneinheit: | 162 kg |
| Abmessungen (H x B x L) Innen: | 920 x 450 x 360 mm |
| Abmessungen (H x B x L) Außen: | 841 x 1144 x 600 mm |
