Beschreibung
Wolf CGU-2K-24 24kW Gas-Heizwert-Kombitherme, Regelung RM-2, Aufputz, E / H
Einleitung
Die Wolf CGU-2K-24 ist eine Gas-Heizwert-Kombitherme mit einer Nennwärmeleistung von 10,924,0 kW und wurde als kompaktes Paket für die Aufputzinstallation konzipiert. Im Lieferumfang ist neben der Therme ein Aufputz-Anschluss-Set sowie das Raummodul RM-2 für die Regelung enthalten. Die CGU-2K-24 eignet sich speziell für die Erneuerung bestehender Heizsysteme in Wohnungen oder Wohngebäuden, wenn der Einsatz einer Brennwertanlage aus baulichen Gründen nicht möglich oder nicht wirtschaftlich ist. Wolf bietet mit diesem Paket eine praxisgerechte Alternative, die bekannte Komponenten, einfache Bedienbarkeit und Servicefreundlichkeit vereint.
Vorteile und Besonderheiten
- Komplettpaket inklusive Aufputz-Anschlussset und RM-2 Regelungsmodul für schnellen Einbau
- Bewährte Wolf Qualität mit Low-NOx-Brennerdesign für niedrige Emissionen
- Hocheffizienzpumpe serienmäßig eingebaut für reduzierten Stromverbrauch
- Kompatibel mit Erdgas E, Anschlusswerte und Anschlüsse entsprechend Herstellerangaben
- Wartungsfreundlicher, leicht zugänglicher Aufbau zur Reduzierung von Servicezeiten
- eBus-fähige Regelungsmöglichkeiten über das Raummodul RM-2 zur Einbindung in Wolf-Regelsysteme
- Hohe Ersatzteilgleichheit mit anderen Wolf-Produkten erleichtert Austausch und Service
Technische Details
Die CGU-2K-24 ist Teil der Wolf ComfortLine CGU-Baureihe und weist die für diese Serie typischen Maße von 440 mm Breite, 855 mm Höhe und 393 mm Tiefe auf. Das Gerät ist für raumluftabhängigen Betrieb ausgelegt (Anschlussart Typ B 11BS) und besitzt einen Abgasrohranschluss mit entsprechendem Durchmesser sowie ein Serien-Ausdehnungsgefäß mit 10 l Nenninhalt und Vordruck 0,75 bar. Die Therme ist für den Betrieb mit Erdgas E/H vorgesehen; konkrete Anschlusswerte und Gasanschlussdurchmesser entsprechen der Herstellerdokumentation. Die Anlage kommt mit einer modulierenden Hocheffizienzpumpe (niedriger EEI), bewährter Sensorik und edlem Plattenwärmetauscher für die Warmwasserbereitung. Wolf setzt bei der CGU-2K-24 auf eine geräuschoptimierte Wasserführung und eine servicefreundliche Innenarchitektur.
Anwendung und Einsatzbereiche
Die CGU-2K-24 richtet sich an Besitzer und Installateure, die eine zuverlässige Heiz- und Warmwasserlösung für Wohnungen, Etagen oder Mehrfamilienhäuser benötigen, insbesondere bei Austausch- oder Sanierungsprojekten, bei denen Brennwerttechnik nicht umgesetzt werden kann. Typische Einsatzszenarien sind die Aufputzmontage in Technikräumen oder Versorgungsnischen sowie die Nachrüstung in bestehenden Heizungszentralen. Dank der eBus-fähigen Regelung und des RM-2 Raummoduls lässt sich die Therme in bestehende Wolf-Regelkonzepte integrieren, wodurch Komfortfunktionen und witterungsgeführte Steuerungen realisierbar sind.
Lieferumfang

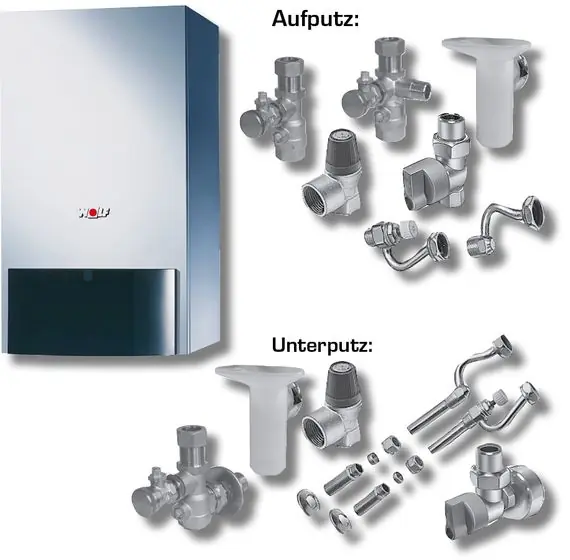

Das Paket umfasst die Wolf CGU-2K-24 Gas-Heizwert-Kombitherme für Erdgas E in raumluftabhängiger Ausführung, die serienmäßige HE-Pumpe, das Aufputz-Anschluss-Set inklusive KFE-Hahn und thermischer Sicherung sowie das Raummodul RM-2 zur Einbindung in das Wolf-Regelungssystem WRS. Alle Komponenten stammen von Wolf und sind aufeinander abgestimmt, sodass Anschluss und Inbetriebnahme durch einen Fachinstallateur schnell erfolgen können.
Fazit
Die Wolf CGU-2K-24 stellt ein solides Heizwertgerät im Wolf-Portfolio dar, das als Komplettpaket mit RM-2 und Aufputz-Anschlussset besonders für Sanierungen geeignet ist, bei denen Brennwerttechnik nicht realisierbar ist. Wolf überzeugt hier durch günstige Wartungszugänglichkeit, niedrige Emissionen und eine energieeffiziente Pumpentechnik. Für Projekt- und Installationsfälle, die ein robustes, servicefreundliches und regelungsfähiges Heizgerät benötigen, ist die CGU-2K-24 eine empfehlenswerte Option.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-24 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616107W10 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 10,9 – 24,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
